Sensor de presión de silicio TO8 para prueba de aire seco, mini sensor de presión de agua
Brand Name:
HT SENSOR
Model Number:
HT12
Place of Origin:
Baoji, China
Certification:
CE,RoHs,ISO9001
Minimum Order Quantity:
1
Price:
negotiable
Supply Ability:
5000 piezas/mes
Product Details
| Modelo No.: | HT12 | Tipo de hilo: | TO8 |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro | Medio de medición: | Aire de gas |
| Rango: | 0-10kpa~1000kpa | Producción: | Señal analógica |
| Origen: | Porcelana | Código Hs: | 9026209090 |
| Para: | Transmisor de presión de silicio difuso | Tipo de señal de salida: | Tipo analógico |
| Material: | Acero inoxidable | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Enlace al sensor de presión de silicio 8,Enlace al sensor de presión de agua 8,Sensor de prueba de aire seco Presión del agua |
||
Product Description

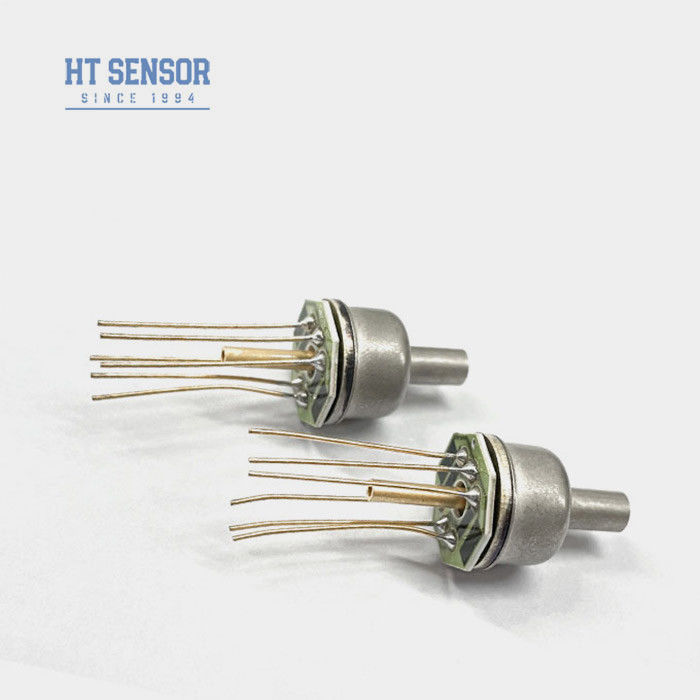

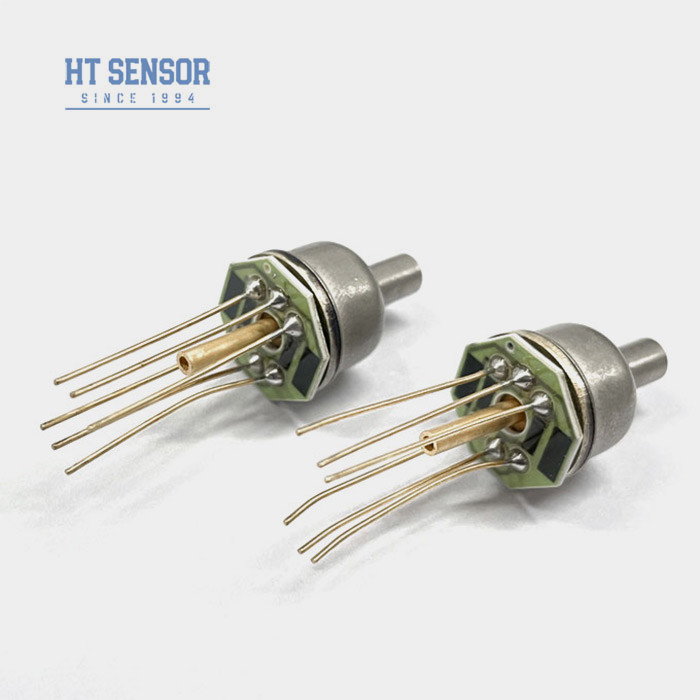

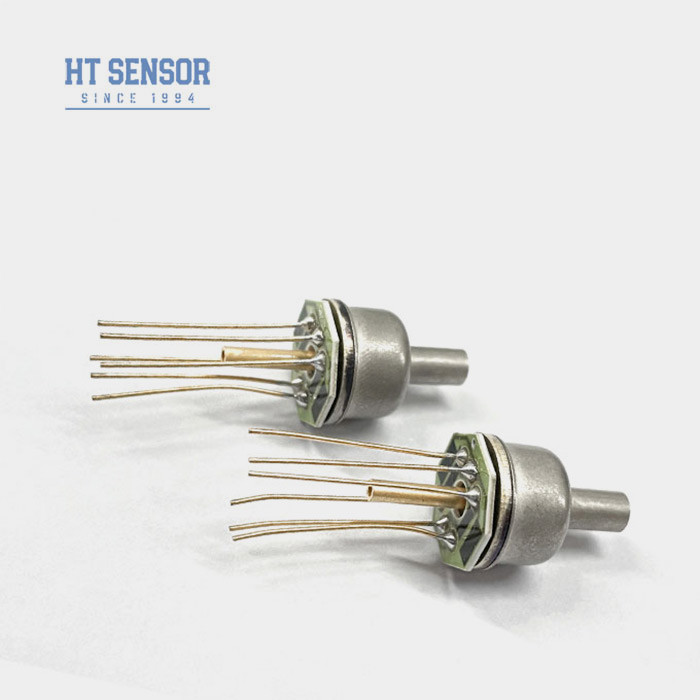

HT12 Baoji Hengtong To8 Sensor de presión de silicio para prueba de aire seco
H2O y H3OSensor de presión piezoresistivo de silicio
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
Introducción del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio difuso de alta estabilidad, empaquetado utilizando la encapsulación TO8 internacionalmente avanzadaEs conocido por su excepcional fiabilidad, repetibilidad y estabilidad, lo que lo hace ideal para medir con precisión la presión de los gases.
Características del producto del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio difuso de alta estabilidad, empaquetado utilizando la encapsulación TO8 internacionalmente avanzadaEs conocido por su excepcional fiabilidad, repetibilidad y estabilidad, lo que lo hace ideal para medir con precisión la presión de los gases.
Características del producto del sensor de presión de silicio:
- Amplio rango de medición, 0~10KPa~2Mpa
- Alta fiabilidad y excelente estabilidad
- Tecnología de encapsulación TO8
- Aplicaciones en el sector aeroespacial
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
- Medición de las presiones de los gases secos y no corrosivos
- Sistemas de control neumáticos
- Ingeniería biomédica para aplicaciones médicas
- Control de la calefacción, la ventilación y el aire acondicionado
- Pruebas aeroespaciales para fines relacionados con la aviación
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| Linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| Histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | ||||||
| Proyecto de construcción | |
| Dimensión | |

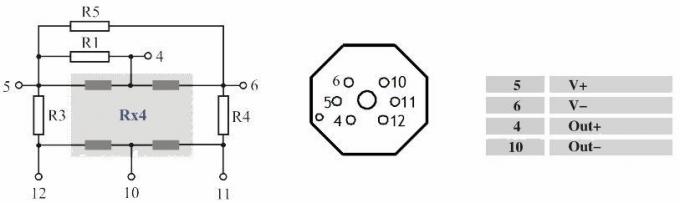

| Conexión eléctrica y compensación |
|
|
| Consejos para ordenar |
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr elestanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Empresa |
| Pregunta y respuesta |
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4.P: ¿Cuál es el período de entrega típico?
A: ¿Qué quieres decir?Entre 5 y 8 días hábilesLos productos personalizados pueden variar.5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.Product Highlights
