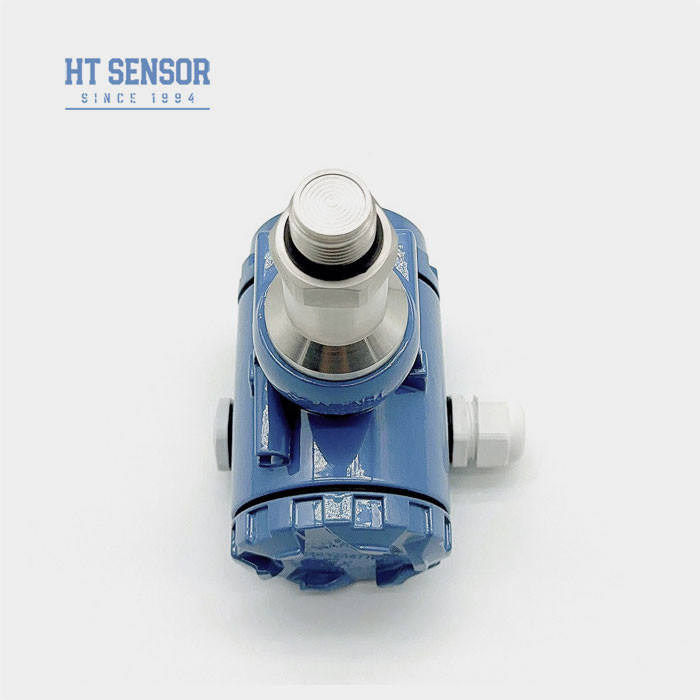

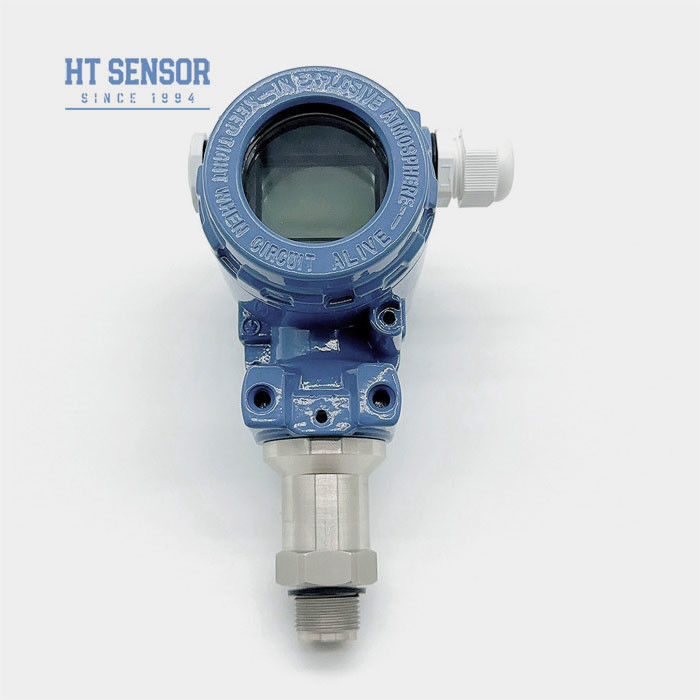

Transmisor de presión BPHT24-III
Introducción de un transmisor de presión con diafragma de descarga:
El transmisor de presión BPHT24-III se utiliza principalmente en la medición de la presión de la máquina de protección de aceite de barro líquido viscoso antiescala y anticristalización.El conjunto adopta una estructura integrada de acero inoxidable, y los dos tipos de estructura de película plana con o sin cavidad puede elegir el material en contacto con el medio es acero inoxidable 316L y caucho de flúor,que tiene buena resistencia al desgaste y a la corrosión, buena resistencia al agua, fuerte anti-interferencia y buena estabilidad a largo plazo.
Características del productocon una capacidad de transmisión superior a 50 W,:
1Una variedad de opciones de interfaz de presión.
2Diseñado para aplicaciones sanitarias para evitar una escala moderada.
3Alta precisión, toda la estructura de acero inoxidable.
4Fácil de limpiar, ajustable y de visualización.
Aplicacionescon una capacidad de transmisión superior a 50 W,:
1. Adecuado para la medición de gases y líquidos no corrosivos de 316L.
2. Adecuado para la protección del medio ambiente y la industria química.
3Se utiliza en las industrias de la Marina y de la aviación.
4Ideal para su uso en las industrias médica, biofarmacéutica e higiene alimentaria.
| Parámetros de rendimientocon una capacidad de transmisión superior a 50 W, |
| Rango de medición |
Se trata de un sistema de control de velocidad. |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex db IIC T6 Gb |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,8 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
| Proyecto de construcción |
| Dimensión |
 |
1Al elegir los productos, asegúrese de que el medio sea compatible con la parte de contacto del producto a probar.
2Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen una pantalla digital.
3Cuando se ordene con cabeza de pantalla LCD o LED del transductor, la potencia del transmisor no debe ser inferior a 20 VDC.
4Para garantizar el funcionamiento fiable del producto, se recomienda que el usuario en el campo instale dispositivos de protección contra rayos,y para garantizar que los productos y el suministro de energía confiable.
5. Los anillos O de caucho fluorado tienen un rango de temperatura de funcionamiento nominal de - 20 °C ~ 250 °C. Cuando la temperatura de funcionamiento del producto es inferior a - 20 °C, es necesario elegir el anillo de sellado de tipo EPDM O.
6La longitud predeterminada del cable es de 1,5 m y hay tres materiales para elegir. Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno.Si necesita un material de cable diferente, por favor indique en el orden.
7En caso de requerimientos especiales tales como vibraciones fuertes, impacto instantáneo, interferencias electromagnéticas o de radiofrecuencia fuertes, por favor infórmenos e indiquen en el pedido.
| Guía de pedidos |
| BPHT24 |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| 9o de junio |
Muestra el transmisor de presión |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| T. |
Transmisor de presión resistente a altas temperaturas |
|
|
| |
Rango de medición |
Se trata de un sistema de control de velocidad. |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
