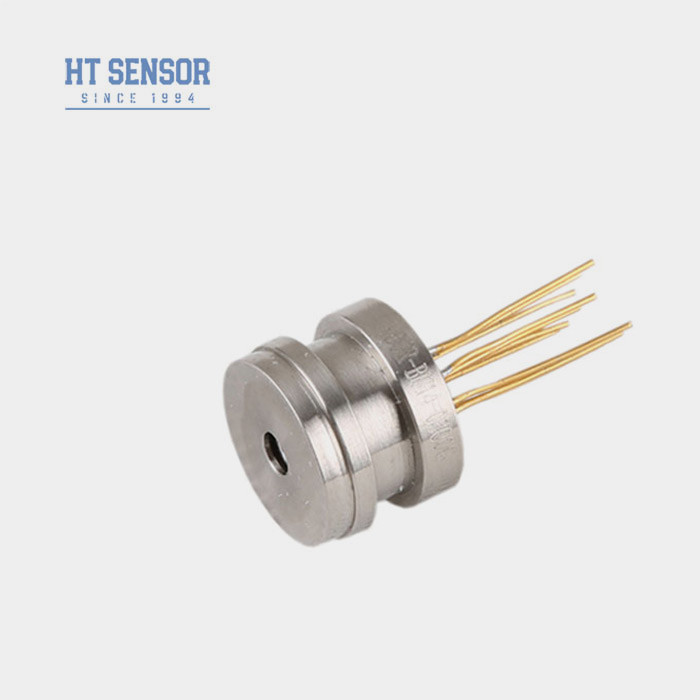

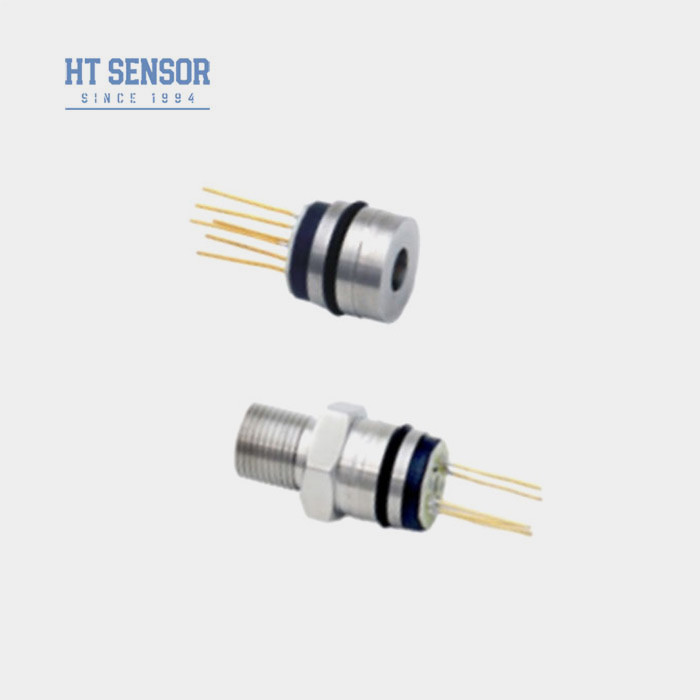

Sensor de presión de acero inoxidable 316L de silicona OEM de 15 mm para celda de sensor de medición de nivel de líquido
Product Details
| Modelo No.: | HT15 | Tipo de hilo: | puede tener hilo |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro o de cuatro alambres | Medio de medición: | Gas y líquido |
| Fuerza: | Se aplicarán las siguientes medidas: | Producción: | 10 mv/V 100+-30 mv |
| Palabras clave: | Sensor pequeño | Paquete de transporte: | Caja de cartón |
| Marca: | - ¿ Qué es esto? | Material: | Acero inoxidable 316L |
| Resaltar |
Sensor de presión de acero inoxidable de silicio 316L,Sensor de presión de acero inoxidable OEM de 15 mm,Sensor de presión de 15 mm para la medición del nivel del líquido |
||
Product Description
Sensor de presión de silicio OEM de 15 mm 316L de acero inoxidable para pruebas de líquidos
Sensor de presión piezorresistivo de silicio
Introducción del sensor de presión de silicio:
es un sensor de presión piezorresistivo de silicio con elementos de silicio difuso altamente estables en su núcleo. Utiliza el efecto piezorresistivo del silicio difuso para medir la presión de líquidos y gases. El sensor puede convertir las señales de medición de presión y nivel en una salida eléctrica en mV. El sensor tiene una interfaz rápida y precisa. La no linealidad del sensor se calcula en base al método de mínimos cuadrados BFSL, que se utiliza ampliamente en compresores de aire, sistemas de refrigeración y otras aplicaciones.
Características del productoRango de mediciónManómetro (G)
- Utiliza tecnología avanzada y está encapsulado en una carcasa de acero inoxidable 316LAmplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- ±1
- Aplicaciones
- Diseño compacto, ideal para aplicaciones con espacio limitado
- Se utiliza en sistemas de control de procesos para monitorear y controlar la presión±1
- Comúnmente utilizado en sistemas de refrigeración y compresores de aire para la medición de presiónRendimiento eléctrico
- del sensor de presión de silicio
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm
- Parámetros de rendimiento
- del sensor de presión de silicio
| :Rango de mediciónManómetro (G) | ||||
| 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Típ. | Máx. | |||
| Unidad | Linealidad | |||
| ±0.15±1 | %F.S | Repetibilidad | 0~70 | |
| 0.1 | %F.S | Salida de desplazamiento cero | 0~70 | |
| 0.050.1 | %F.S | Salida de desplazamiento cero | 0~70 | |
| 0±1±1 | mV | Salida a escala completa | ||
| 100±10±1 | mV | Deriva de temperatura de desplazamiento cero | ||
| ±0.5±1 | %F.S | Temperatura compensada | 0~70 | |
| ±1 | %F.S | Temperatura compensada | 0~70 | |
| ºC | Temperatura de funcionamiento | Tomar el valor más pequeño entre 3 veces la escala completa o 80MPa | ||
| ºC | Temperatura de almacenamiento | Tomar el valor más pequeño entre 3 veces la escala completa o 80MPa | ||
| ºC | Sobrecarga admisible | Tomar el valor más pequeño entre 3 veces la escala completa o 80MPa | ||
| Presión de ruptura | 5X la escala completa | |||
| Estabilidad a largo plazo | 0.2 % | |||
| F.S/Año | Material del diafragma | 316L | ||
| Resistencia de aislamiento | ≥200MΩ 100VCC | |||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | |||
| Choque | 100g, 11ms | |||
| Tiempo de respuesta | ≤1ms | |||
| Junta tórica | Caucho de nitrilo o caucho de flúor | |||
| Medio de llenado | Aceite de silicona | |||
| Peso | aproximadamente 20 g | |||
| Los parámetros se prueban en las siguientes condiciones: 1.5mA @ 25°C | Construcción del contorno | |||
| tipo1 | ||||
| tipo2 | |
| Conexión eléctrica y compensación |  |
| Ejemplos de selección | |
| Consejos para pedidos |
|
|
| 1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la |
| estanqueidad al aire requerida |
3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido. 4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los pines, siga la etiqueta del núcleo real como referencia.
Productos
Preguntas y respuestas
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
| A: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible. |
| 2. P: ¿Puedo personalizar especificaciones especiales? |
