HT19F Sensor de presión de silicio de difusión Micro sensor de presión para núcleo de sensor industrial
Product Details
| Modelo No.: | HT19F | Tipo de cableado: | Pinos Kovar de cuatro alambres o recubiertos de oro |
|---|---|---|---|
| Medio de medición: | Gas y líquido | Fuerza: | 1,5A |
| Especificación: | 19 mm | Origen: | Porcelana |
| codigo hs: | 9026209090 | Tipo: | Sensor de presión de silicio piezoresistivo |
| Material: | Acero inoxidable | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Sensor de presión de silicio de difusión HT19F,Sensor de micro presión de 19 mm,Sensores de presión para el sector industrial de 19 mm |
||
Product Description
Baoji Hengtong HT19F Sensor de presión de silicio de difusión de bajo costo para industrial
Sensor de presión piezoresistivo de silicio de 19 mm
Introducción del sensor de presión de silicio:
El HT19F funciona como un sensor de presión piezorresistivo de silicio, con un núcleo compuesto por un elemento de silicio difuso altamente estable.la presión de los líquidos y gases mediante la transmisión de la presión delmedio al diafragma de silicio a través de un diafragma aislante y aceite de silicio.La versatilidad del sensor encuentra un amplio uso en compresores de aire y refrigeraciónlos sistemas.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como el titanio y Hastelloy para el diafragma2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero corrección
3.Oconfiabilidad, repetibilidad y estabilidad excepcionales
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1. Adecuado para medir la presión de los gases y líquidos no corrosivos con 316L compatibilidad con el acero inoxidable
2.Aplicado en diversos sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología
3.Utilizado en las industrias marítima y de aviación
4Apto para sistemas de control hidráulico y neumático
5Utilizado en aplicaciones de control de procesos
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
1Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
2.Impedencia de entrada: 3KΩ~6KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | |||||
| Rango de acción | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Anillo de nitrilo o anillo de fluoro | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | alrededor de 28 g | ||||
| Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C | |||||

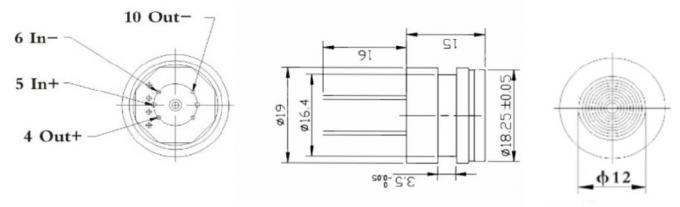

| Proyecto de construcción | |
| Se aplican las siguientes medidas: |  |

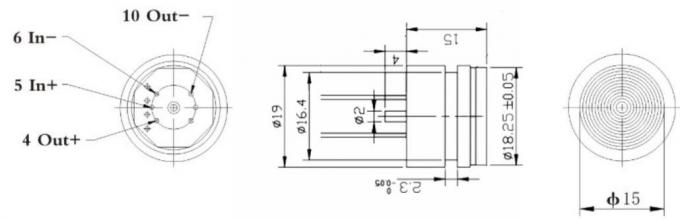

| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|

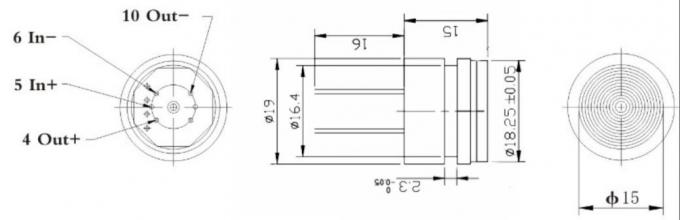

| ≥ 40 MPaS | |

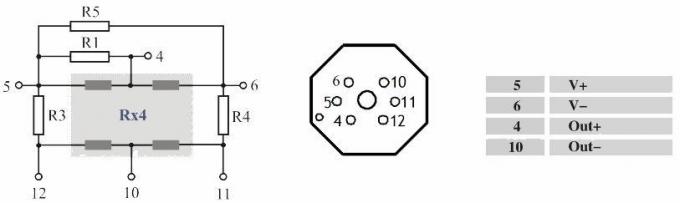

| Conexión eléctrica y compensación |
|
|

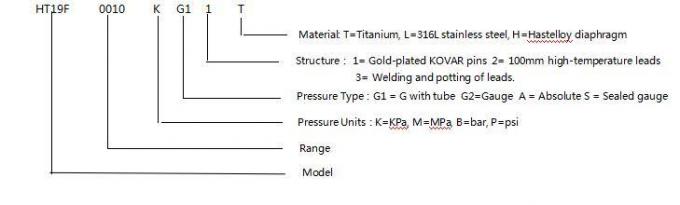

| Ejemplos de selección |
| Consejos para ordenar |
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
