Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable

Gas Liquid Silicon Pressure Sensor Flush Diaphragm Pressure Sensor Highly Stable
Gas Liquid Silicon Pressure Sensor Flush Diaphragm Pressure Sensor Highly Stable
Gas Liquid Silicon Pressure Sensor Flush Diaphragm Pressure Sensor Highly Stable Gas Liquid Silicon Pressure Sensor Flush Diaphragm Pressure Sensor Highly Stable
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: CE,RoHs,ISO9001
Número de modelo: El artículo 4
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: Western Union, L/C, T/T
Capacidad de la fuente: 5000 piezas/mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: El artículo 4 El hilo: G1/2 M20*1,5 1/2NPT
Conexión del tipo: Pinos de Kovar de cuatro alambres o de oro Mediano de medición: gas y líquido
Rango de acción: 0-10kpa~20mpa El poder: 1.5mA
Paquete de transporte: En cartón Marca registrada: No hay más que eso.
Origen: China. El tipo: sensor piezorresistivo de la presión
Para: Transmisor de presión de silicio difuso Tipo de señal de salida: Tipo analógico
El material: Acero inoxidable 316L Personalización: Disponible. Solicitud personalizada
Resaltar:

Sensor de presión de silicio líquido gaseoso 1.5mA

,

Sensor de presión de silicio muy estable

,

1Sensor de presión del diafragma de descarga de 0

Descripción de producto

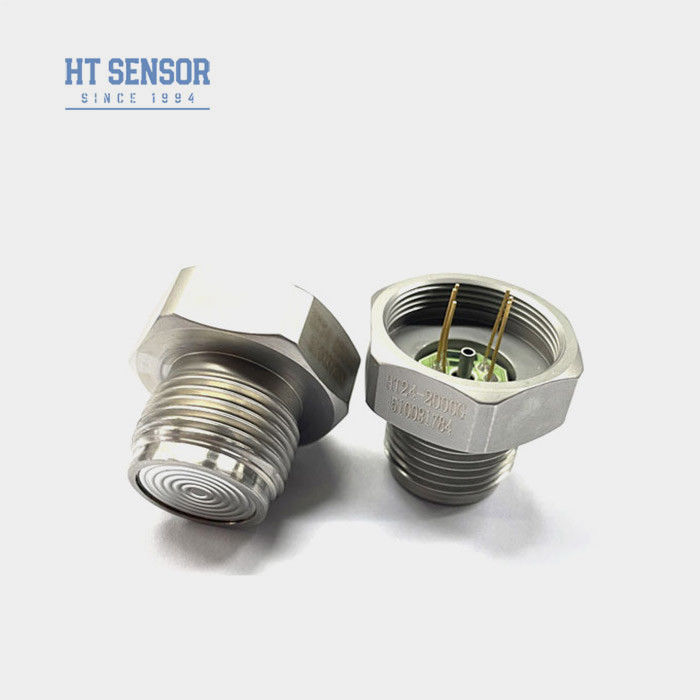

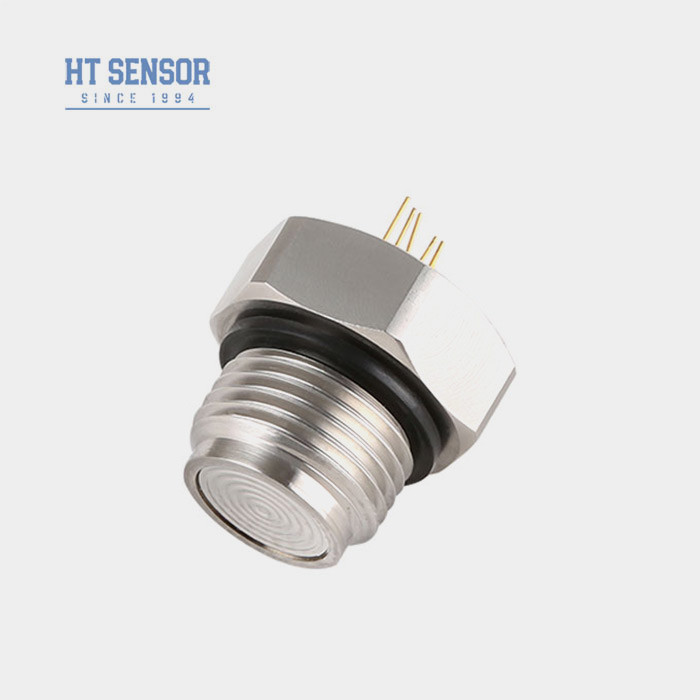

Sensor de presión de silicio con diafragma HT24 con un chip de silicio difuso altamente estable

El sensor de presión piezoresistivo de silicio HT24

Introducción de un sensor de presión de silicio con diafragma de descarga:

HT24 es un sensor de presión de diafragma con un chip de silicio difuso altamente estable.La presión se transfiere al chip sensible a través de un diafragma de acero inoxidable y el aceite de silicona de selladoEste producto es una estructura de diafragma plana con hilo, G1/2 M20* 1.51/2NPT es el hilo más comúnmente utilizado. Fácil de limpiar, alta fiabilidad. Adecuado para alimentos, salud y otras industrias.


Características del productocon un diámetro de diámetro superior a 10 mm,:

  • Utilizando tecnología avanzada y la carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma
  • El uso de circuitos de película gruesa para la compensación de temperatura y el punto cero corrección
  • confiabilidad, repetibilidad y estabilidad excepcionales
  • Estructura del diafragma de lavado, que hace que sea fácil de limpiar
Aplicacionescon un diámetro de diámetro superior a 10 mm,:
  • Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
  • Industria alimentaria y de bebidas
  • Control de procesos industriales
  • Industria farmacéutica
Rendimiento eléctricocon un diámetro de diámetro superior a 10 mm,:
  • Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  • Impedancia de entrada: 2,5 KΩ~6 KΩ
  • Impedancia de salida: 2,5 KΩ~6 KΩ
  • Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 10 mm,:
Rango de medición Escala (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán de acuerdo con el procedimiento establecido en el anexo III.
Tipo de producto - ¿ Qué es? Unidad
No linealidad ± 015 ± 03 % F.S.
Repetibilidad 0.05 0.1 % F.S.
Histeresis 0.05 0.1 % F.S.
Producción de compensación cero 0 ± 1 0 ± 2 MV
Producción a escala completa No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 % F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 55 g
Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C
Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 0Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 1
Proyecto de construcción
Dimensión
Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 2



Conexión eléctrica y compensación
Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 3

Ejemplos de selección
Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 4
Consejos para ordenar
  • 1Durante el montaje, se debe prestar atención a la coordinación entre el tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad requerida.
  • 2. En el proceso de montaje de la cáscara, para garantizar que la alineación vertical, y la presión uniforme, para evitar el atasco o daños de la placa de compensación.
  • 3Si el medio de ensayo no es compatible con el diafragma central y el material de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
  • 4Evite presionar el diafragma del sensor con la mano o con objetos afilados, para no dañar el núcleo debido a la deformación o perforación del diafragma.
  • 5. Mantenga la boca del núcleo del medidor de presión abierta a la atmósfera, evitar que el agua, el vapor o el medio corrosivo entren en la cámara del núcleo del medidor de presión negativo.6. Si hay alguna perilla de cambio, por favor, de acuerdo con la etiqueta en el conductor real para referencia.
Empresa
Sensor de presión de silicio líquido de gas Sensor de presión de diafragma de descarga muy estable 5
Pregunta y respuesta

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?

R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?

R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.

3P: ¿Cuál es su capacidad de producción?

R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.

4P: ¿Cuál es el plazo de entrega típico?

R: 5 a 8 días laborables para los modelos estándar.

5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?

R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.

6P: ¿Cuál es la garantía de sus productos?

R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
