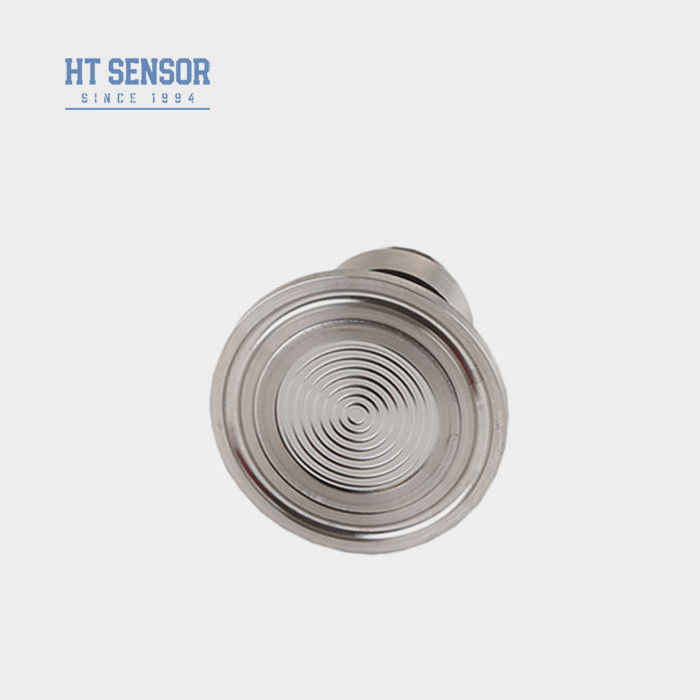

Sensor de presión de silicio piezorresistivo HT-IQ de 50,4 mm Sensor de flujo de tipo diafragma grande
Product Details
| Modelo No.: | Ht-IQ | Tipo de hilo: | 50Clampada de.4 mm |
|---|---|---|---|
| Tipo de cableado: | Pinos Kovar de cuatro alambres o recubiertos de oro | Medio de medición: | Gas y líquido |
| Rango: | 0-35kpa~3.5Mpa | Fuerza: | 1,5A |
| Paquete de transporte: | caja de cartón | Origen: | Porcelana |
| Código Hs: | 9026209090 | Tipo: | Sensor de presión de silicio piezoresistivo |
| Para: | Transmisor de presión de silicio difuso | Tipo de señal de salida: | Tipo analógico |
| Material: | Acero inoxidable | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Sensor de presión de silicio piezorresistivo HT-IQ,Sensor de presión de silicio piezoresistivo de 50,4 mm |
||
Product Description

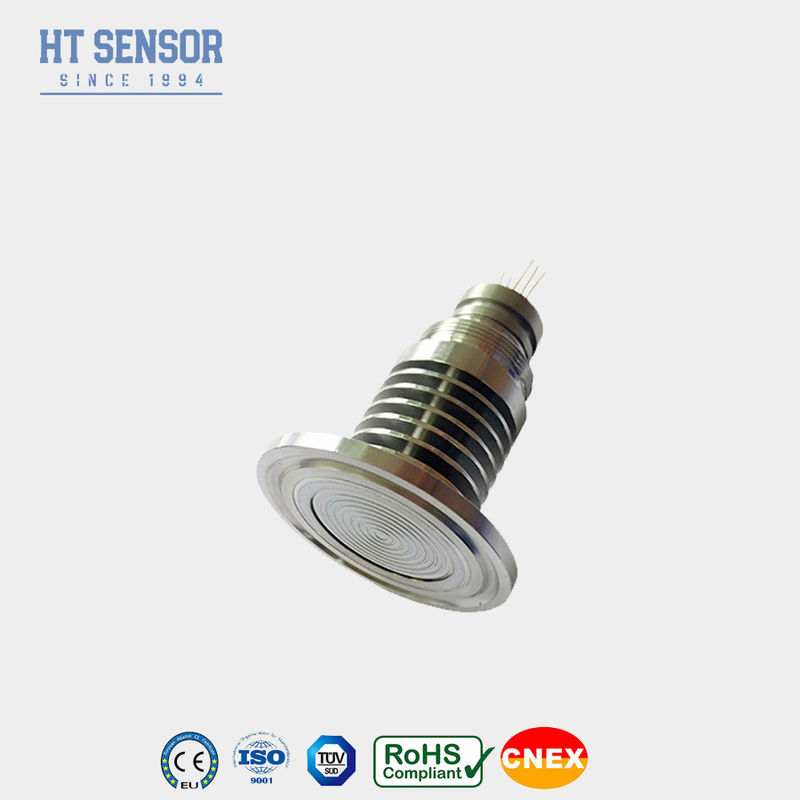

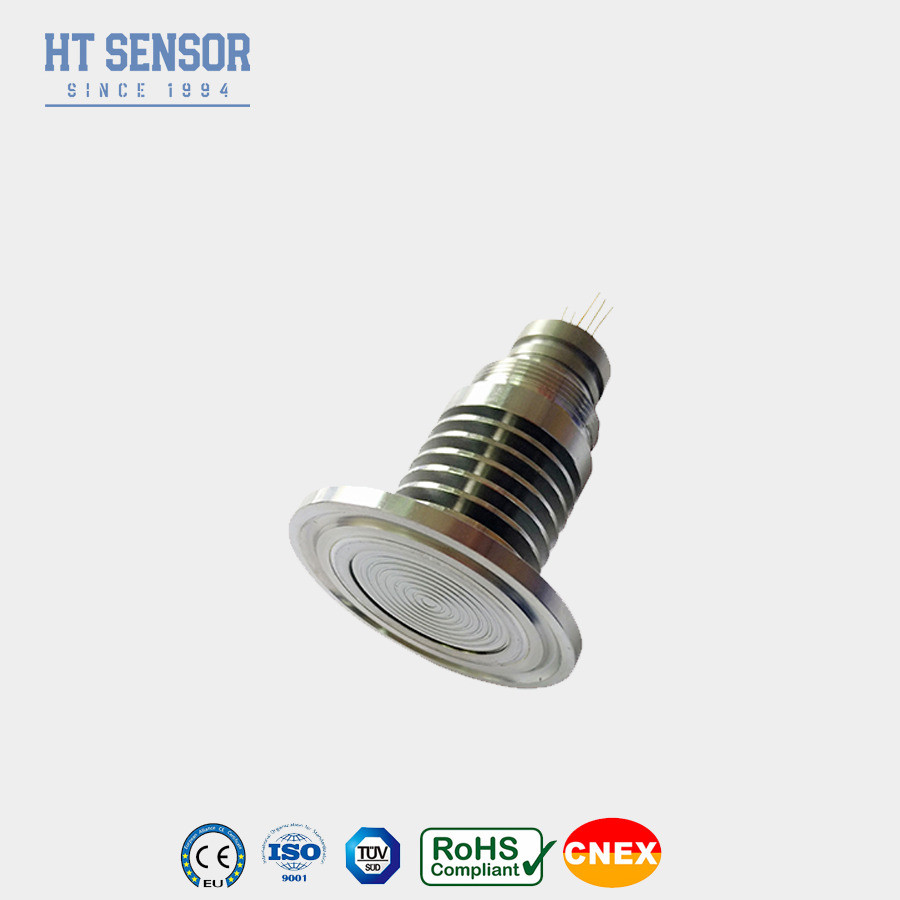

HT-IQ 50,4 mm Gran diafragma Piezoresistivo Sensor de presión de silicio Introducción
Sensor de presión piezoresistiva de silicio HT-IQ
Introducción del sensor de presión de silicio piezorresistivo:
HT-IQ es un sensor de presión de diafragma con un chip de silicio difuso altamente estable.El chip sensible no entra en contacto directo con el medio de medición.Es fácil de limpiar y muy fiable. Es adecuado para aplicaciones en industrias como la alimentación y la higiene.
Características del productocon una capacidad de transmisión superior a 20 W,:
- Utilizando tecnología avanzada y la carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma
- Utilizando circuitos de película gruesa para la compensación de temperatura y el punto cero corrección
- confiabilidad, repetibilidad y estabilidad excepcionales
- Estructura del diafragma de lavado, que hace que sea fácil de limpiar
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Industria alimentaria y de bebidas
- Control de procesos industriales
- Industria farmacéutica
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada: 2,5 KΩ~6 KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ
- Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimientocon una capacidad de transmisión superior a 20 W,: | |||||
| Rango de medición | Escala (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Se aplicarán las siguientes medidas: | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 150 g | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C | |||||
| Proyecto de construcción | |

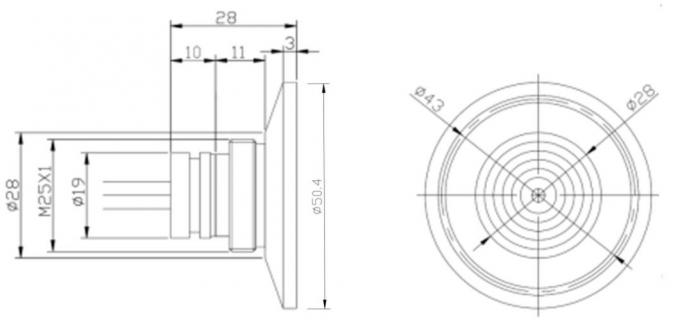

| Dimensión |
|

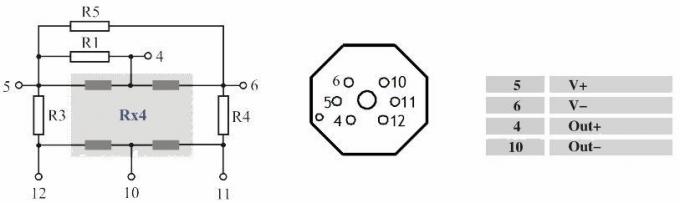

| Conexión eléctrica y compensación |
|

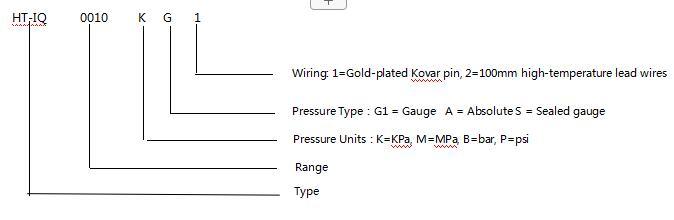

| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Pregunta y respuesta |
A1:Somos fabricantes con más de 29 años de experiencia/
P2:Producto personalizado
R2: Proporcionamos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses desde la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita.Esta garantía no se aplica a las unidades han sido modificadas, mal utilizado, descuidado.
P4:Envío y embalaje
A4:Los productos se envían generalmente por Express internacional, incluyendo UPS,FedEx,DHL e INT para el flete prepagado,también puede utilizar su cuenta de envío para recoger,envasado de exportación estándar,incluida la certificación de inspección.
P5:Ponte en contacto con nosotros
A5:Tenemos un equipo de ventas activo y experimentado para atenderle en la pregunta técnica y la cuestión de negocios. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
