Sensor de presión piezoresistivo de silicio HT19V 5V 10VDC Sensor de presión de aire líquido de silicio
Product Details
| Modelo No.: | Se aplican los siguientes requisitos: | Tipo de hilo: | No |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Rango: | 0-10kpa~100mpa | Producción: | MV |
| Tipo de presión: | G/A/S | Suministrar: | 1,5A |
| Código Hs: | 9026209090 | Capacidad de la fuente: | 20000 piezas/mes |
| Tipo: | Sensor de presión piezoresistivo | Material: | Acero inoxidable |
| Personalización: | Disponible | Solicitud personalizada | ||
| Resaltar |
El sensor de presión piezoresistivo de silicio HT19V,Sensor de presión piezoresistivo de silicio 10VDC,Sensor de presión de aire líquido de silicio de 10 VDC |
||
Product Description
Sensor de presión de silicio piezoeléctrico para aire y líquido HT19V 19mm 10VDC

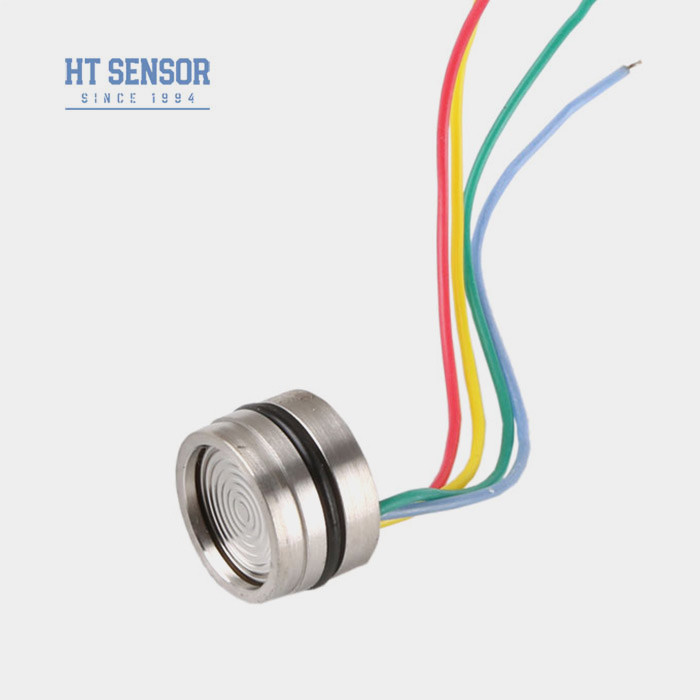

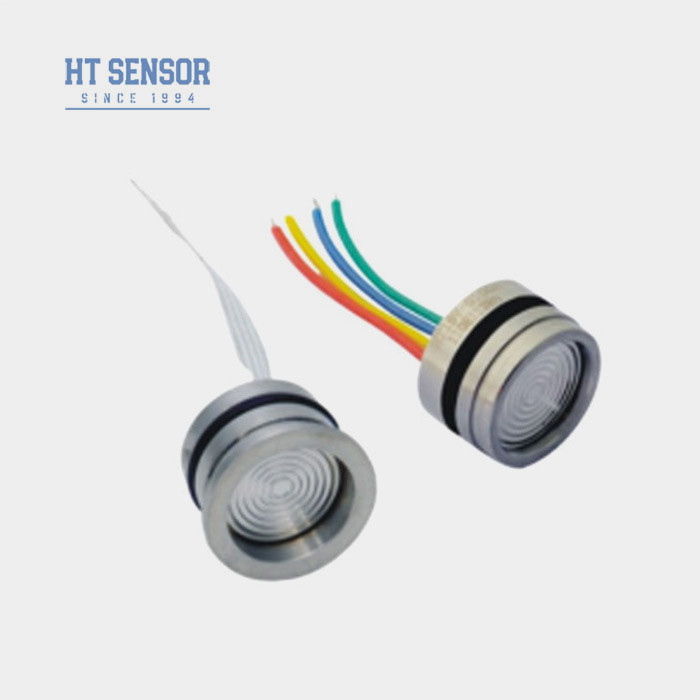

El sensor de presión piezoresistivo de silicio HT19V
Introducción del sensor de presión de silicio:
El HT19V emplea un elemento de silicio difuso altamente estable, lo que lo convierte en un sensor de presión piezorresistivo de silicio confiable.el sensor mide con precisión la presión de líquidos y gasesSu amplia aplicación en compresores de aire y sistemas de refrigeración la convierten en un activo valioso en diversas industrias.
Características del productocon un diámetro de diámetro superior a 20 mm,:
1.Utiliza circuitos de película gruesa para la compensación de temperatura y desplazamiento cerocorrección
2Alta fiabilidad y excelente estabilidad
3.Fuente de alimentación de voltaje constante, salida estándar
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1. Adecuado para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
2.Utilizado en sistemas de control de procesos para controlar y controlar la presión.
3.Comúnmente utilizado en sistemas de refrigeración y compresores de aire para presión la medición.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
1.Alimentación eléctrica: ≤ 10 VDC
2.Voltaje de salida de modo común: 50% de la entrada (típica)
3.Impedencia de entrada: 4KΩ~20KΩ
4Impedancia de salida:2.5KΩ~6KΩ
5Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,¿Qué es esto? | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| No linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| Histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Sello de anillo O | Las demás materias textiles | |||||
| Medio de llenado | Aceite de silicio | |||||
| Peso | ~ 28 g | |||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | ||||||
| Proyecto de construccióncon un diámetro de diámetro superior a 20 mm, | |
| Se aplican las siguientes medidas: |  |
| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| ≥ 40 MPaS | |
| Conexión eléctrica y compensacióncon un diámetro de diámetro superior a 20 mm, |
|
|
| Ejemplos de selección |
| Consejos para ordenar |
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar dañar la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Pregunta y respuesta |
.
.
