Transductor de presión de silicio HT-IQT con brida, fácil de limpiar, sensor de presión para alta temperatura
Product Details
| Modelo No.: | El valor de las emisiones de CO2 | Rango: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de cableado: | Pinos Kovar de cuatro alambres o recubiertos de oro | Medio de medición: | Gas y líquido |
| Suministrar: | 1,5A | Diámetro: | 50.4 mm |
| Temperatura: | -40~125 | Producción: | señal del milivoltio |
| Marca: | - ¿ Qué es esto? | codigo hs: | 9026209090 |
| Tipo de señal de salida: | Tipo analógico | Proceso de producción: | Integración |
| Material: | acero inoxidable | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Transductor de presión de silicio HT-IQT,Freno del transductor de presión de silicio,Fácil limpieza Sensor de temperatura de alta presión 3.5Mpa |
||
Product Description

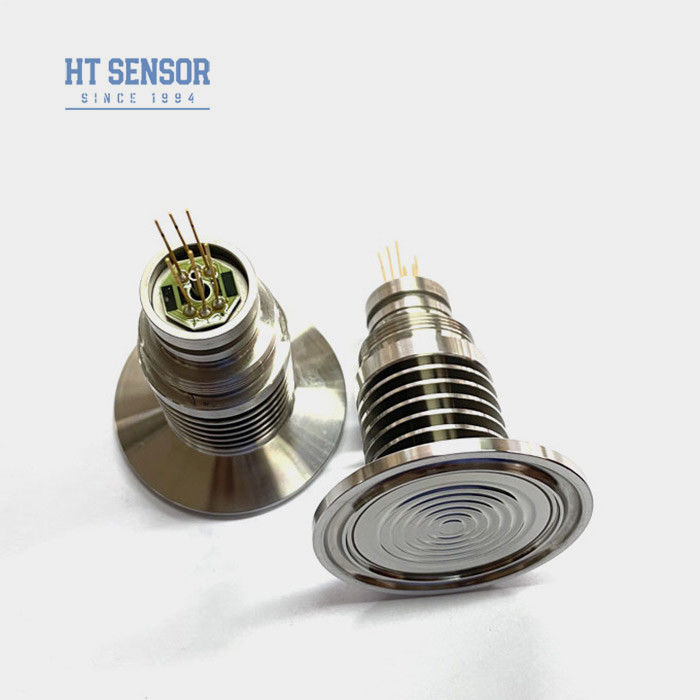

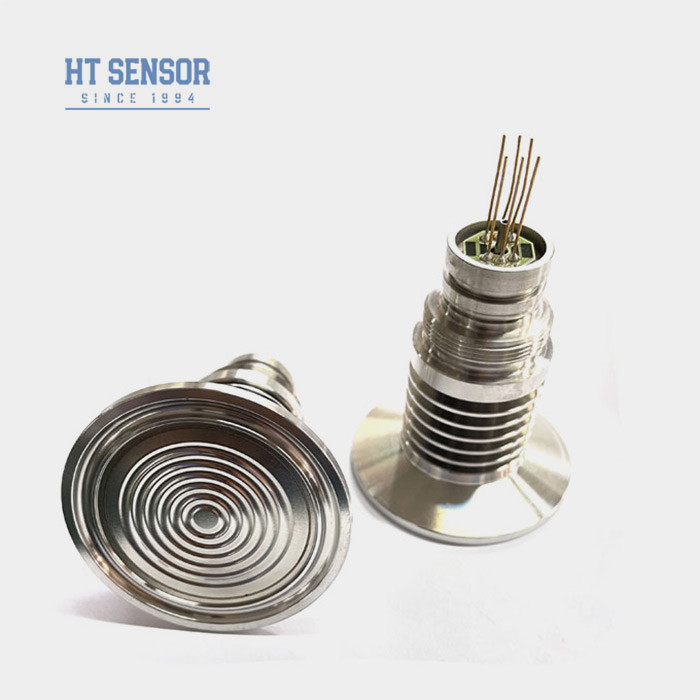

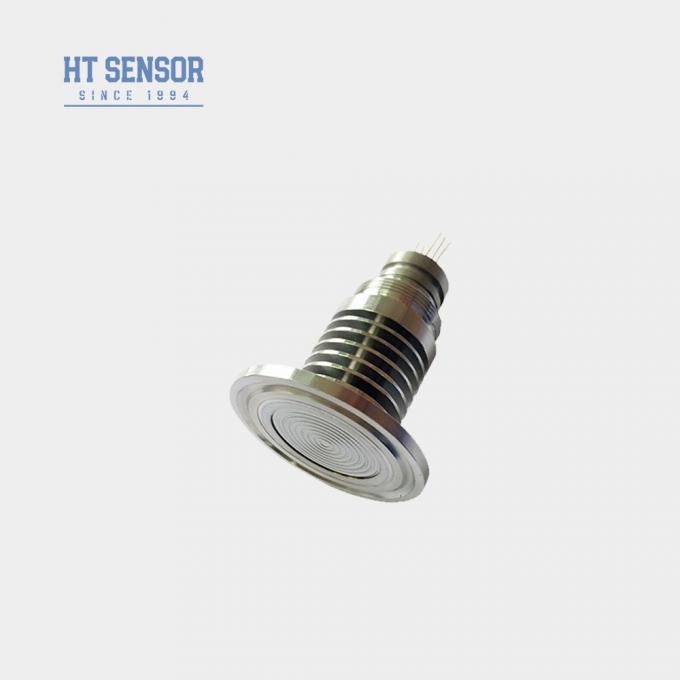

HT-IQT Sensor de Presión de Silicona de Alta Temperatura con Brida Fácil de Limpiar para Transductor
Sensor de Presión Piezorresistivo de Silicio HT-IQT
Introducción del sensor de presión de silicio:
HT-IQT es un sensor de presión de diafragma enrasado con un chip de silicio de difusión de alta temperatura altamente estable. El chip sensible no contacta directamente con el medio medido. La presión se transfiere al chip sensible a través del diafragma de acero inoxidable y el aceite de silicona sellante, y el puente resistivo del chip cambia, lo que resulta en un cambio de voltaje, y el voltaje cambia al nivel de milivoltios. Este producto es una estructura de abrazadera de alta temperatura, fácil de limpiar, no producirá cristalización en el extremo de la rosca, fácil de limpiar, instalación sencilla, alta fiabilidad. Adecuado para las industrias alimentaria, sanitaria y otras.
Características del ProductoRango de mediciónManómetro (G)
- Tecnología avanzada y encapsulado en carcasa de acero inoxidable 316L
- Compensación de temperatura y corrección de punto cero a través de circuito de película gruesa
- Fiabilidad, repetibilidad y estabilidad sobresalientesAplicaciones
- Industria de alimentos y bebidasIndustria farmacéutica
- Rendimiento eléctrico
- del sensor de presión de silicio
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm.
- Parámetros de rendimiento
- del sensor de presión de silicio
| :Rango de mediciónManómetro (G) | |||||
| 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Absoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| Sellado (S) | 3500KPaS | ||||
| Típ. | Máx. | ||||
| Unidad | No linealidad | ||||
| ±0.1550±10 | %F.S | Repetibilidad | ≤20KPa | ||
| 0.1 | %F.S | Salida de desplazamiento cero | ≤20KPa | ||
| 0.050.1 | %F.S | Salida de desplazamiento cero | ≤20KPa | ||
| 0±150±10 | mV | Salida a escala completa | ≤20KPa | ||
| ≤20KPa50±10 | ºC | mV | ≥35kPa | ≤20KPa | |
| ºC | mV | Deriva de temperatura de desplazamiento cero | ≤20KPa | ||
| ±1 | ºC | Temperatura compensada | ≥35kPa | ≤20KPa | |
| ºC | %F.S | Temperatura compensada | ≤20KPa | ||
| ±1 | ºC | Temperatura compensada | ≥35kPa | ≤20KPa | |
| ºC | %F.S | Temperatura compensada | ≤20KPa | ||
| 0~50 | ºC | ≥35kPa | Tomar el valor más pequeño entre 3 veces la escala completa o 120MPa | ||
| ºC | Temperatura de funcionamiento | Tomar el valor más pequeño entre 3 veces la escala completa o 120MPa | |||
| ºC | Temperatura de almacenamiento | Tomar el valor más pequeño entre 3 veces la escala completa o 120MPa | |||
| ºC | Sobrecarga admisible | Tomar el valor más pequeño entre 3 veces la escala completa o 120MPa | |||
| Presión de ruptura | 5X la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | ||||
| F.S/Año | Material del diafragma | 316L | |||
| Resistencia de aislamiento | ≥200MΩ 100VCC | ||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tiempo de respuesta | ≤1ms | ||||
| Junta tórica | Caucho de nitrilo o caucho de flúor | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~220g | ||||
| Los parámetros se prueban en las siguientes condiciones: 1.5mA @25°C | Construcción del esquema | ||||

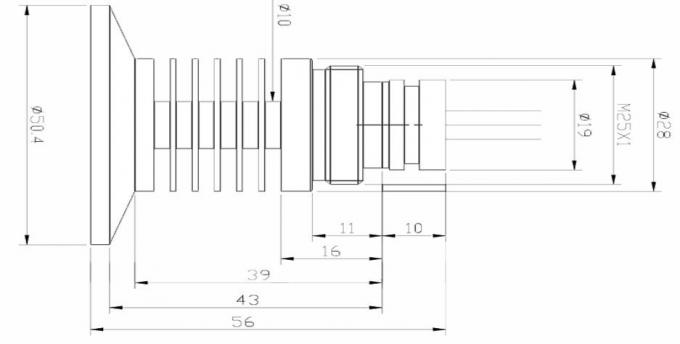

| Dimensión | |||||
| Conexión eléctrica y compensación | |
| Ejemplos de selección |
|
| Consejos para pedidos |
|
| 1. En el montaje, preste atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr el sellado requerido |
| 2. Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación. |
4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar la deformación o punción del diafragma y daños al núcleo.
5. Mantenga el puerto de presión del núcleo del manómetro abierto a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del manómetro.
6. Si hay algún cambio en los pines, consulte la etiqueta en el cable del núcleo real.
empresa
FQA
| 1.Q: ¿Cuáles son las características de sus transmisores de sensor de presión? |
| A: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible. |
A: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
A: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
