Sensor de presión de silicio líquido de 10VDC
Product Details
| Modelo NO.: | Ht30V | Tipo de hilo: | Personalizado |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Personalizado: | Personalizado | Fuerza: | Se aplicará el método siguiente: |
| Especificación: | El hilo G1/4 G1/8 1/4NPT y demás | Tipo de señal de salida: | Tipo analógico |
| Material: | Acero inoxidable | Personalización: | Disponible |
| Resaltar |
Sensor de presión de silicio líquido de 10 VDC,Sensor de presión de silicio líquido Mini hilo,Sensor de presión del nivel del tanque de agua de 10VDC |
||
Product Description

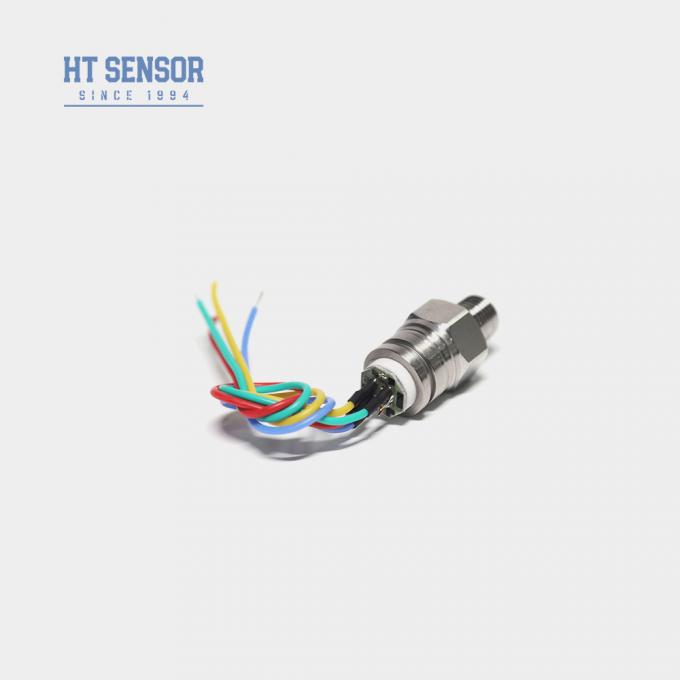

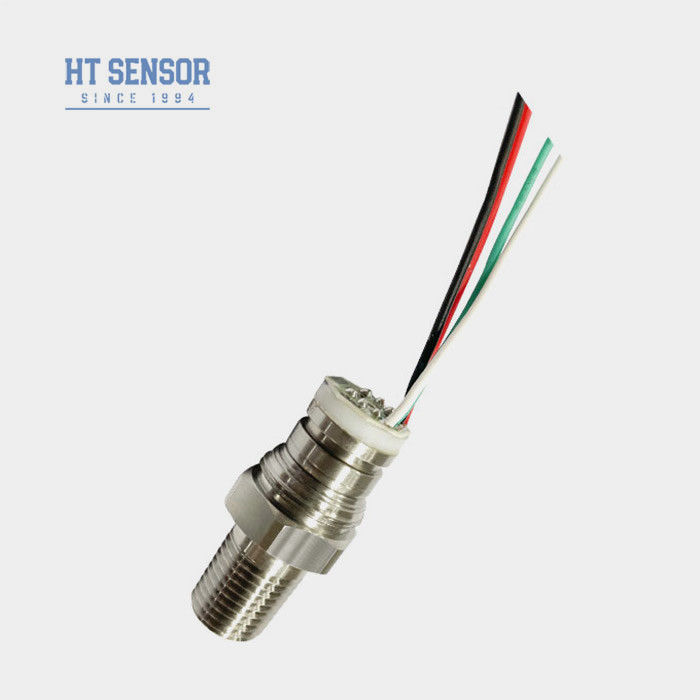

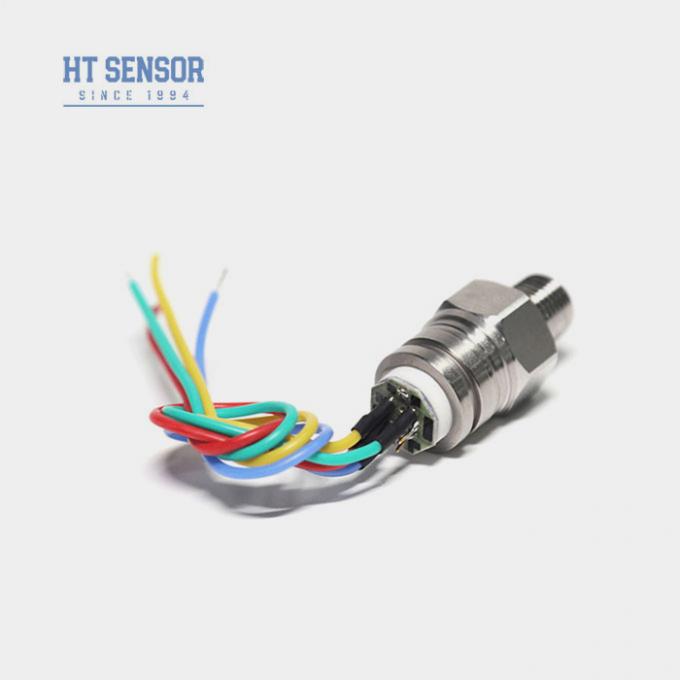

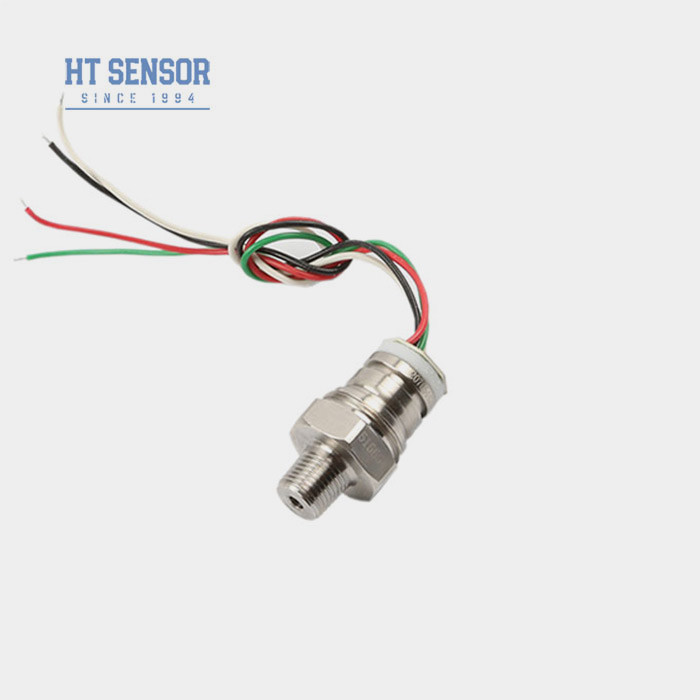

HT30V 10VDC con mini hilos de transmisión de presión de silicio líquido
HT30V PiezoresistivoEl silicioSensor de presión
Introducción del sensor de presión de silicio de rosca:
El HT30V emplea un elemento de silicio difuso altamente estable, lo que lo convierte en un sensor de presión piezorresistivo de silicio confiable.el sensor mide con precisión la presión de líquidos y gasesSu amplia aplicación en compresores de aire y sistemas de refrigeración la convierten en un activo valioso en diversas industrias.
Características del productocon un diámetro de diámetro superior a 20 mm:
- Utiliza circuitos de película gruesa para compensación de temperatura y desplazamiento cerocorrección.
- Alta fiabilidad y excelente estabilidad.
- Fuente de alimentación de voltaje constante, salida estándar
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Se utiliza en sistemas de control de procesos para el monitoreo y control de la presión.
- Comúnmente utilizado en sistemas de refrigeración y compresores de aire para presión la medición.
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| No linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| Histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Sello de anillo O | Las demás materias textiles | |||||
| Medio de llenado | Aceite de silicio | |||||
| Peso | ~ 63 gramos | |||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | ||||||
| Proyecto de construcción | |
| Dimensión | |
| Las notas: El tamaño del hilo del sensor de presión se puede personalizar | |
| Conexión eléctrica y compensación |
|
|
| Ejemplos de selección |
| Consejos para ordenar |
1Para los sensores roscados, asegúrese de confirmar la interfaz de roscado requerida, la interfaz superior, la interfaz inferior o las necesidades de soldadura para dar el diagrama de tamaño del contorno.
2Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se proporcionarán instrucciones especiales al realizar el pedido.
3Evite el uso de manos o objetos afilados en el diafragma del sensor, para evitar la deformación del diafragma o las perforaciones y daños en el núcleo.
4Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
5. Si algún pin cambia, consulte la etiqueta del cable de núcleo real.
