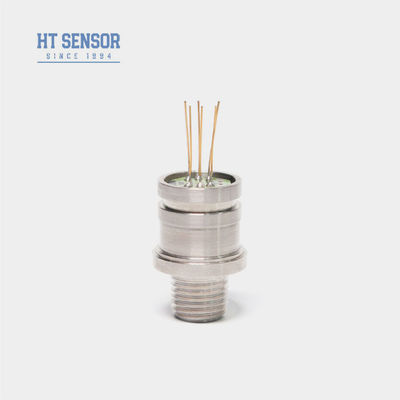

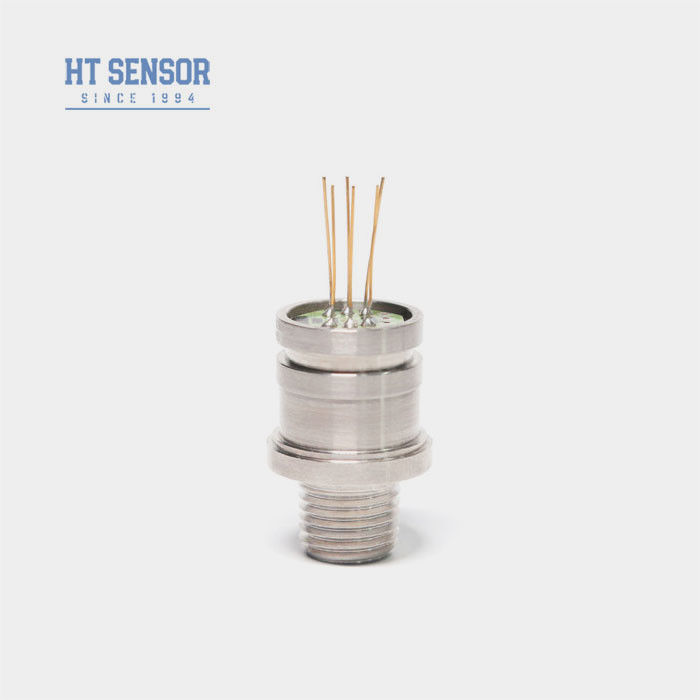

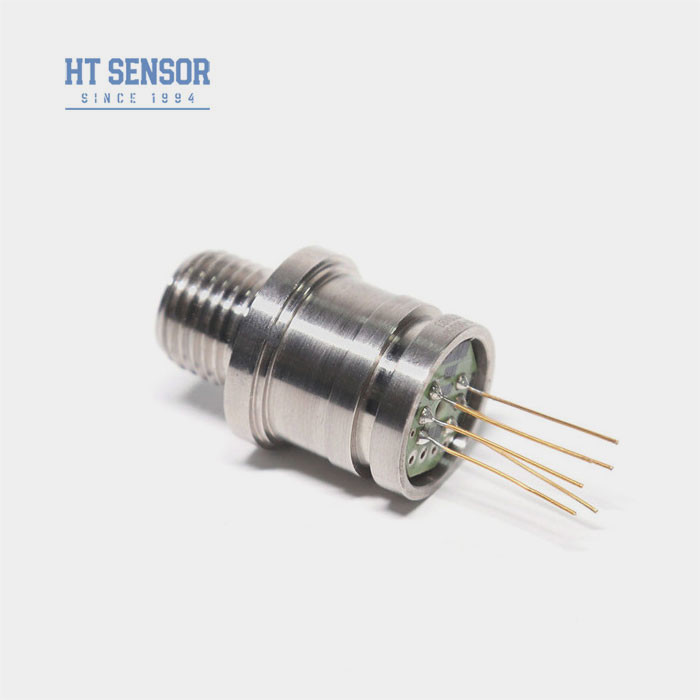

HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM

HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: CE,RoHs,ISO9001
Número de modelo: HT30
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas/mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: HT30 Tipo de hilo: Producción de equipos
Tipo de cableado: Cuatro alambres Mediano de medición: Gas y líquido
Rango de acción: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef El poder: 1.5 mA
Paquete de transporte: cartón Código del SH: 9026209090
Capacidad de la fuente: 50000 PCS/año Tipo de producto: Sensor de presión piezoresistivo
Para: Transmisor de presión de silicio difuso Tipo de señal de salida: Tipo analógico
El material: Acero inoxidable Personalización: Disponible. Solicitud personalizada
Resaltar:

Sensor de presión de silicio de hilo HT30

,

Celda de detección de presión de silicio OEM

,

Sensor de presión de agua húmeda OEM

Descripción de producto

Baoji Hengtong HT30 Thread Celular de sensor de presión de silicio personalizado para agua

HT30 Sensor de presión piezoresistivo de silicio

Introducción del sensor de presión de silicio:


El sensor de presión piezorresistivo de silicio HT30 es un silicio difuso altamente estableUtiliza el efecto piezorresistivo del silicio difuso para medir laEl núcleo se soldó con una presión de líquidos y gases.de fibra, y no utiliza sellado de anillo O, por lo que es adecuado para una amplia gama delas aplicaciones.



HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM 0HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM 1


Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
  1. Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  2. Impedancia de entrada:2.5KΩ~6KΩ
  3. Impedancia de salida:2.5KΩ~6KΩ
  4. Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán de acuerdo con el punto 3.
  Tipo de producto - ¿ Qué es? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 63 gramos
Los parámetros se ensayarán en las siguientes condiciones: 1.5mA @ 25°C

Proyecto de construccióncon un diámetro de diámetro superior a 20 mm,
Dimensión

HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM 2







Conexión eléctrica y compensación
HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM 3

Ejemplos de selección
HT30 Sensor de presión de silicio de hilo Celular de agua Sensor de presión húmeda OEM 4



Características del productocon un diámetro de diámetro superior a 20 mm,:

  1. Utilizando tecnología avanzada y la carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma
  2. Utilizando circuitos de película gruesa para la compensación de temperatura y el punto cerocorrección.
  3. Interfaces de hilos múltiples disponibles para su selección
  4. Soldado en una sola pieza, tamaño compacto y alta fiabilidad
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
  1. Aplicado en diversos sitios de procesos industriales, incluidos el petróleo, la química, la metalurgia, la energía y la hidrología.
  2. Se utiliza en las industrias marítima y de la aviación
  3. Apto para sistemas de control hidráulico y neumático
  4. Utilizado en aplicaciones de control de procesos
Consejos para ordenar

1En el montaje, prestar atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr el sellado requerido
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), deberán facilitarse instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5. Mantenga el puerto de presión del núcleo del medidor abierto a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6. Si algún pin cambia, consulte la etiqueta del cable de núcleo real.
