Celular de transmisión de presión pieoresistiva de acero inoxidable
Product Details
| Modelo NO.: | HT30 | Tipo de hilo: | G1/4 G1/8 y demás |
|---|---|---|---|
| Tipo de cableado: | Pinos dorados de Kovar o alambres de alta temperatura de 100 mm. | Medio de medición: | Gas y líquido |
| Estabilidad: | ± 0,1% F.S/Año | Rango: | Las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de produc |
| Diafragma: | 316L | Fuente de alimentación: | 1,5A |
| Tipo de señal de salida: | Tipo analógico | Material: | Acero inoxidable |
| Personalización: | Disponible | Solicitud personalizada | Garantía: | 2 años |
| Resaltar |
Sensor de presión de silicio de acero inoxidable,Elemento de detección de presión de silicio,Transmisor de presión piezoresistivo de silicio |
||
Product Description

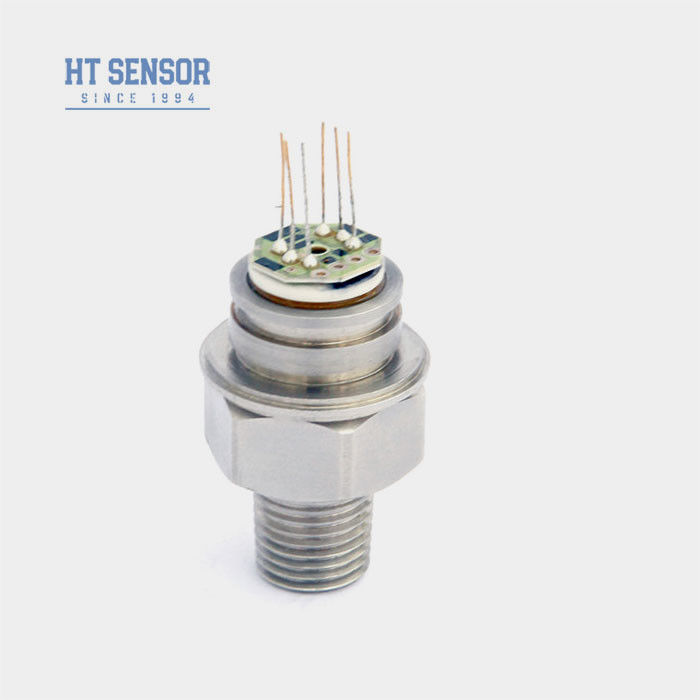

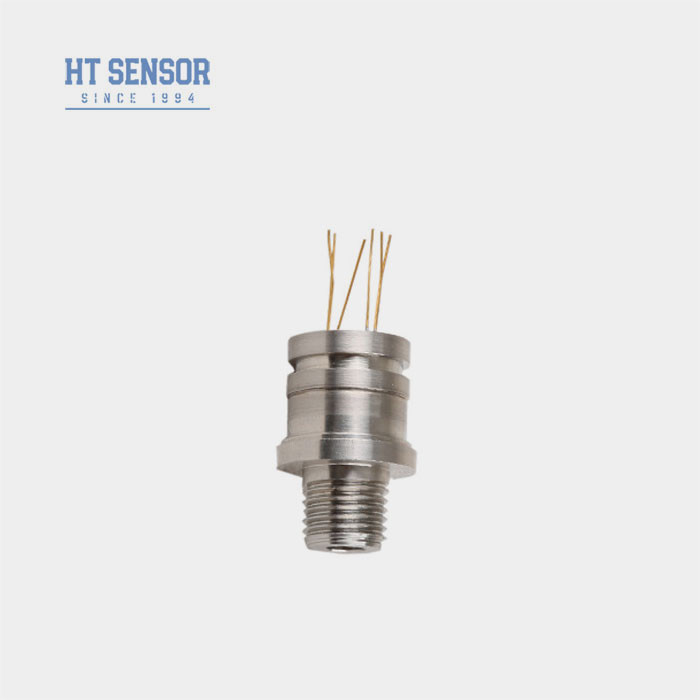

HT30 Sensor de presión de silicona para el transmisor de presión
HT30 Sensor de presión piezoresistivo de silicio
Introducción del sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio HT30 es un silicio difuso altamente estableUtiliza el efecto piezorresistivo del silicio difuso para medir laEl núcleo se soldó con una presión de líquidos y gases.de fibra, y no utiliza sellado de anillo O, por lo que es adecuado para una amplia gama deLas aplicaciones
Características del productocon un diámetro de diámetro superior a 20 mm,:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma
2.Utilizando circuitos de película gruesa para la compensación de la temperatura y el punto cerocorrección.
3.Interfaces de hilos múltiples disponibles para su selección
4Soldado en una sola pieza, tamaño compacto y alta fiabilidad
Aplicacionescon un diámetro de diámetro superior a 20 mm,:1.Aplicado en diversos sitios de procesos industriales, incluidos el petróleo, la química, la metalurgia, la energía e hidrología.
2.Utilizado en las industrias marítima y de aviación
3Apto para sistemas de control hidráulico y neumático
4Utilizado en aplicaciones de control de procesos
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:1Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
2Impedancia de entrada:2.5KΩ~6KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| Histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 63 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 1.5mA @ 25°C | |||||
| Proyecto de construcción | |

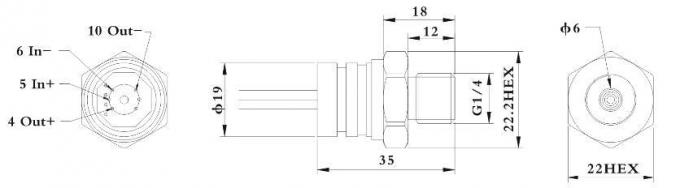

| Dimensión |
|

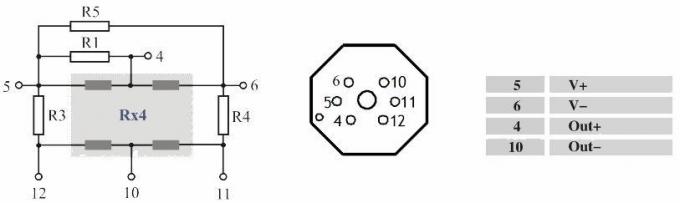

| Conexión eléctrica y compensación |
|

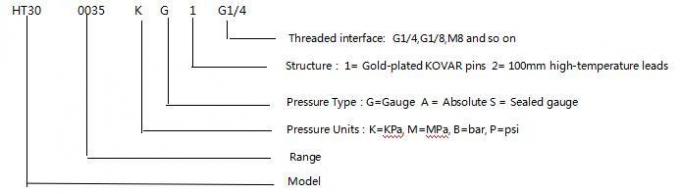

| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Pregunta y respuesta |
.4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
.6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
