ODM OEM Sensor de presión piezoresistivo de silicio 10mv/V Basado en el diafragma
Product Details
| Modelo No.: | El artículo 4 se sustituye por el siguiente: | Tipo de señal de salida: | Tipo analógico |
|---|---|---|---|
| Rango: | 0-10KPA ~ 60MPA | Material: | Acero inoxidable 316L |
| Tipo de cableado: | Cuatro hilos o banco de papel | Medio de medición: | Aire y líquido |
| Fuerza: | Puesta en marcha de las instalaciones eléctricas | Producción: | 10 mv/v |
| Diámetro: | 19 mm | Personalización: | OEM y ODM |
| Resaltar |
ODM OEM Sensor de presión piezoresistivo de silicio,Sensor de presión piezoresistivo de silicio de 5 V,Sensor de presión basado en diafragma de 10 V |
||
Product Description
OEM HT26V 5-10V de suministro de núcleo de componentes de los sensores de presión de silicio

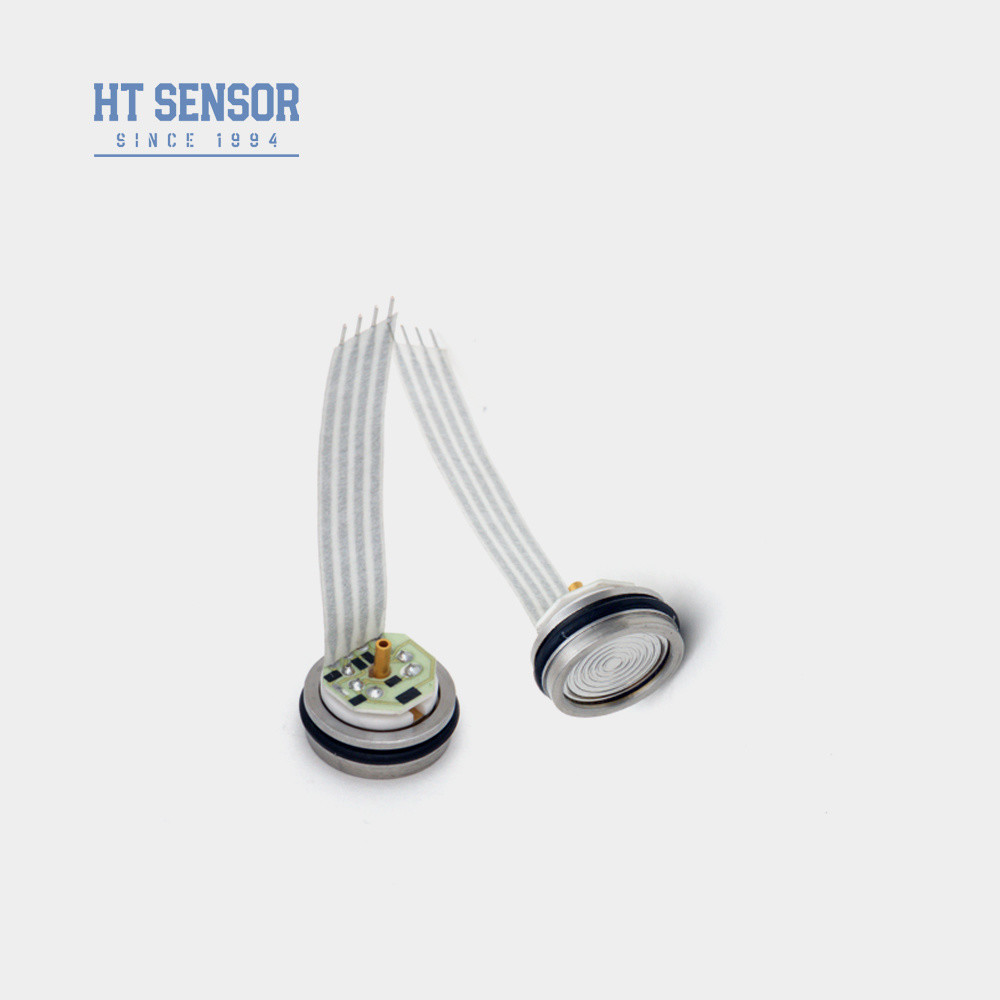

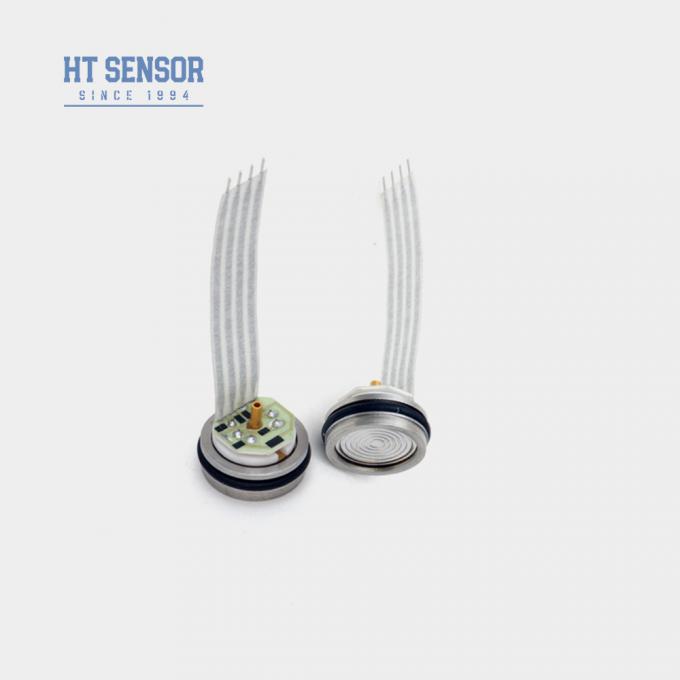

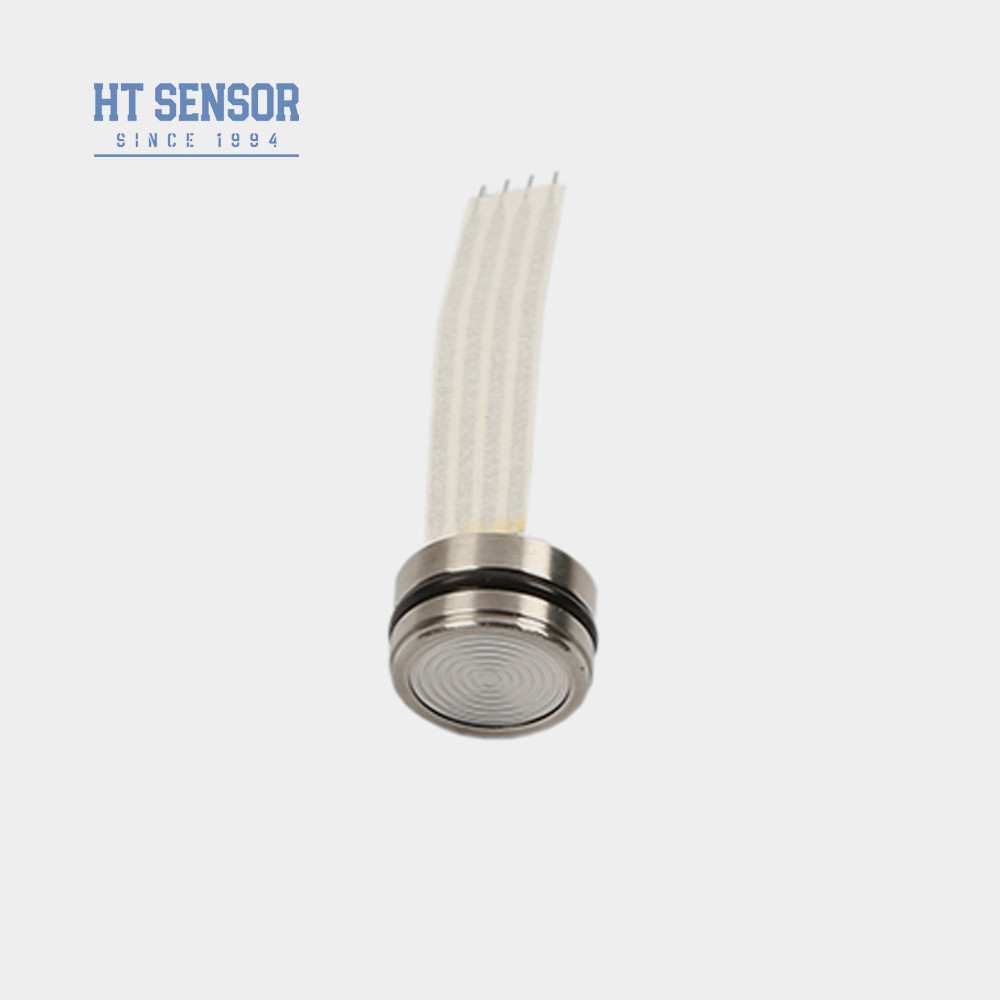

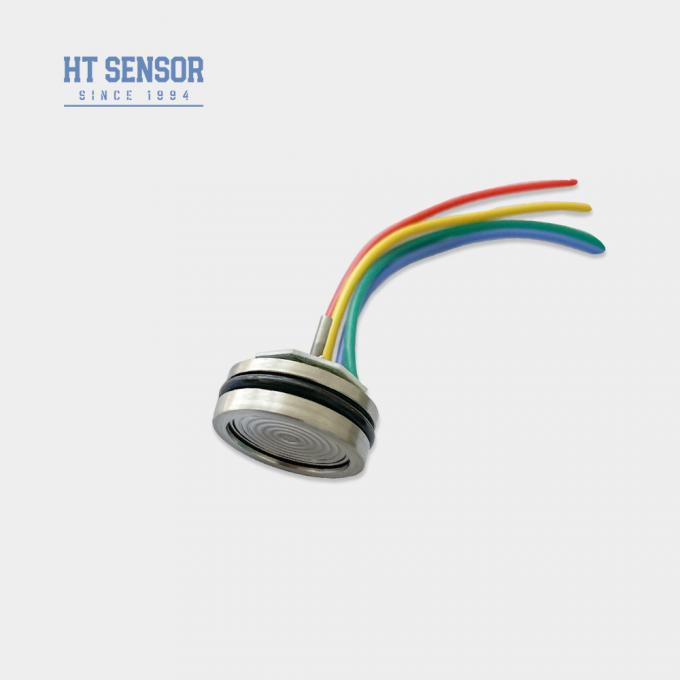

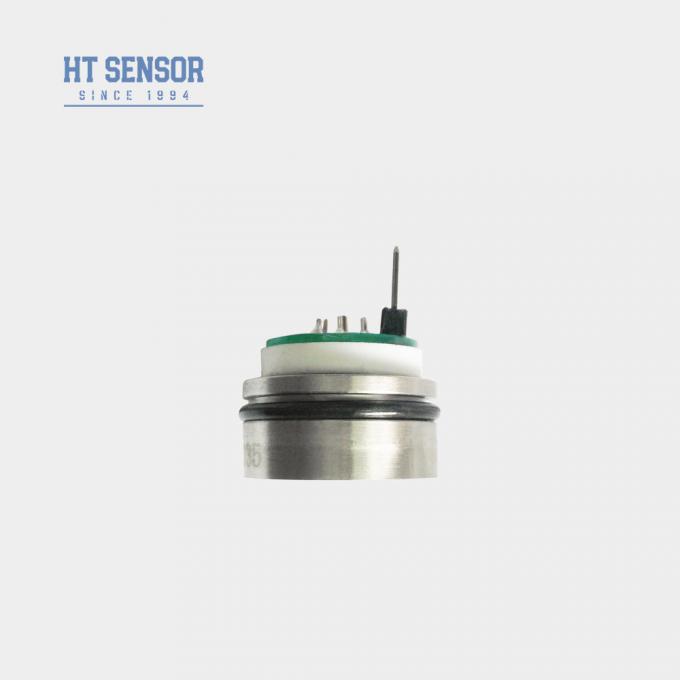

HT26V Sensor de presión de silicio piezorresistivo
Introducción del núcleo del sensor de presión de silicio:
HT26V es un núcleo de sensor de presión de silicio piezorresistivo que utiliza el efecto piezorresistivo del silicio difuso para medir la presión de líquidos y gases.La fuente de alimentación de voltaje constante es relativamente estándar, inferior a la altura normal del HT19, adecuado para el montaje especial del estuche.
Este producto es un producto personalizado, puede ser personalizado fuente de alimentación de voltaje constante o fuente de alimentación de corriente constante, la altura se puede personalizar de acuerdo con las necesidades del campo,y finalmente totalmente aplicable a los requisitos del cliente.
- Alimentación y salida de señales estándar de tensión constante
- Alta fiabilidad y excelente estabilidad
- El...Minaltura es de 7 mm, varias estructuras se pueden personalizar
- Aplicado en varios sitios de procesos industriales.
- incluidos los sectores del petróleo, la química, la metalurgia, la energía y la hidrología..
- Se utiliza en las industrias marítima y de la aviación
- Apto para sistemas de control hidráulico y neumático.
- Se aplicará una corriente de corriente eléctrica de 10 VDC.
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm,cable de cinta y los conectores de pines.
| Parámetros de rendimientocon un diámetro de más de 10 mm,: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | 3 veces la escala completa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 25 gramos | ||||
| Los parámetros se ensayan en las siguientes condiciones: 10V @ 25oC | |||||

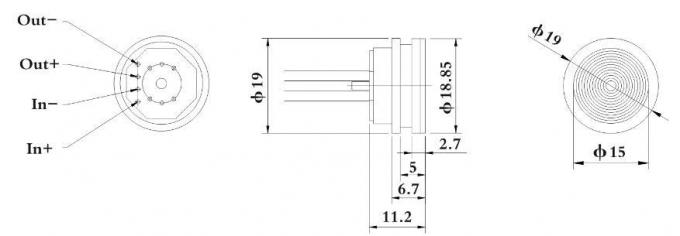

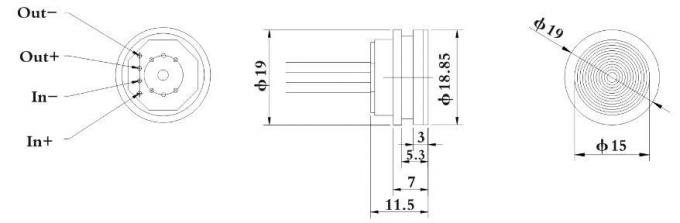

| Proyecto de construccióncon un diámetro de más de 10 mm, | |
| Tubo de presión Se aplican las siguientes medidas: |
|
| Es normal. ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|

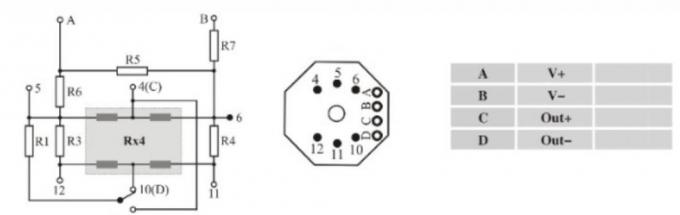

| Conexión eléctrica y compensación |
|

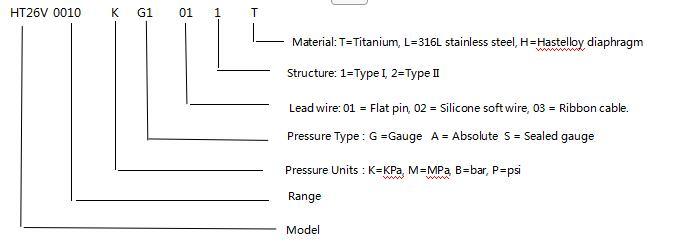

| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Cuotas de calidad |
.
.
| Empresa |
