BP9325 Sensor de presión de agua y silicio Transmisor Sensor de presión de aire Mv Salida M12*1
Product Details
| Modelo No.: | BP9325 | Tipo de hilo: | G1/4 o 1/2NPT Y así sucesivamente |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Rango: | 0 a 10kpa | Personalizado: | Personalizado |
| Estabilidad a largo plazo: | +-0,1%F.S/Año (tipo) | Temporada de compensación.: | -10~70℃ |
| Diafragma: | Ss316l | medio de relleno: | Aceite de silicio |
| Especificación: | Personalizado | Tipo: | Sensor de presión de silicio piezoresistivo |
| Tipo de señal de salida: | Tipo analógico | Material: | acero inoxidable |
| Personalización: | Disponible puede ser OEM. | ||
| Resaltar |
BP9325 Sensor de presión de agua y silicio,Mv de salida de agua de silicio sensor de presión Transmisor,Sensor de presión de aire BP9325 |
||
Product Description

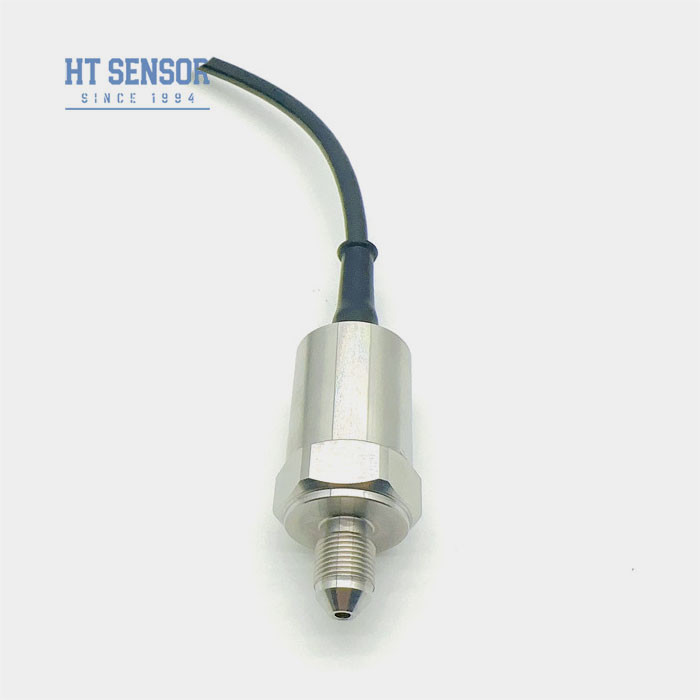

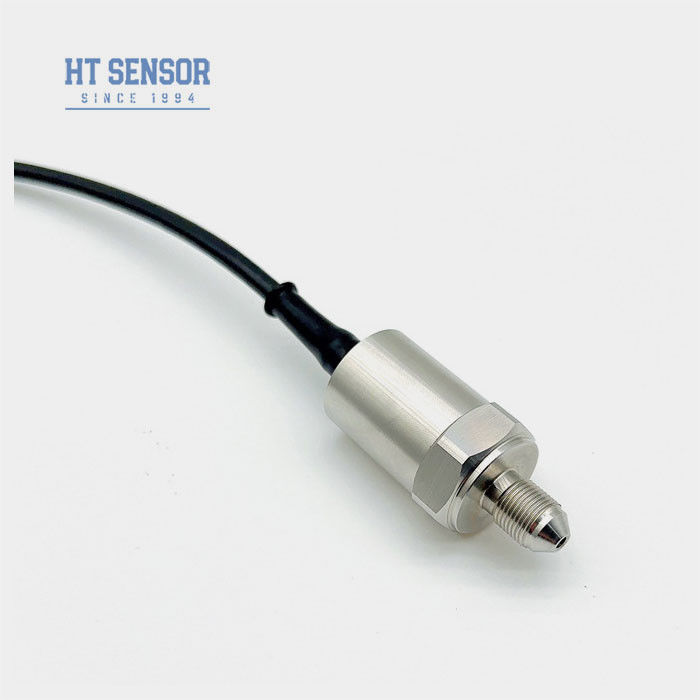

HTsensor BP9325 Transmisor de sensor de presión de silicio para agua, gas y aire con salida mv
Introducción del transmisor de sensor de presión de silicio:
El sensor de presión piezorresistivo de silicio BP9325 es un elemento de silicio difuso altamente estable El sensor de presión piezorresistivo de silicio BP9325 es un elemento de silicio difuso altamente estable elemento. La presión diferencial del medio medido se transmite a el diafragma de silicio a través de un diafragma de aislamiento 316L y aceite de silicona. Mediante utilizando el efecto piezorresistivo del silicio difuso, logra el propósito
de medir la presión de líquidos y gasesParámetros de rendimiento del transmisor de sensor de presión de silicio
- :
- 1. Utiliza tecnología avanzada y carcasa de acero inoxidable 316L, con materiales
- 2. como diafragma de titanio completo y Hastelloy
- 3. Emplea circuitos de película gruesa para la compensación de temperatura y la corrección de punto cero
5. Alta fiabilidad, repetibilidad y estabilidadParámetros de rendimiento del transmisor de sensor de presión de silicio
- :
- 1. Adecuado para medir la presión de gases y líquidos no corrosivos con acero inoxidable 316L2. Aplicado en procesos industriales in situ como petróleo, química,
- metalurgia, generación de energía e hidrología
- 3. Utilizado en las industrias marina y aeronáutica
- 4. Sistemas de control hidráulico y neumático
5. Control de procesosParámetros de rendimiento del transmisor de sensor de presión de silicio
- :
- 1. Fuente de alimentación: ≤2mADC (valor típico 1.5mADC)
- 2. Impedancia de entrada: 2.5KΩ~6KΩ
- 3. Impedancia de salida: 2.5KΩ~6KΩ

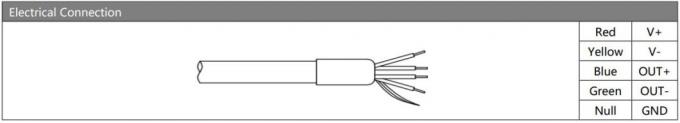

| 4. Conexión eléctrica: pines Kovar chapados en oro o cables de alta temperatura de 100 mmParámetros de rendimiento del transmisor de sensor de presión de silicio | |||||
| : | Rango de medición | Manómetro (G) | |||
| 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | ||||
| 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Sellado (S) | ||||
| 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | Típ. | Máx. | |||
| Unidad | Linealidad | ±0.15 | ±1 | ||
| %F.S | Histéresis | 0.05 | ±1 | ||
| %F.S | Histéresis | 0.05 | ±1 | ||
| %F.S | Salida de desplazamiento cero | 0±1 | 100±30 | ||
| mV | Temperatura compensada | ≤20KPa | 50±10 | 100±30 | |
| ºC | ≥35kPa | 100±10 | 100±30 | ||
| mV | Temperatura compensada | ±0.5 | ±1 | ±1 | |
| ºC | ≥35kPa | ±0.5 | ±1 | ||
| %F.S | Temperatura compensada | ±0.5 | ±1 | ±1 | |
| ºC | ≥35kPa | ±0.5 | ±1 | ||
| %F.S | Temperatura compensada | ≤20KPa | -40~125 | ||
| ºC | ≥35kPa | -40~125 | |||
| ºC | Temperatura de funcionamiento | -40~125 | |||
| ºC | Temperatura de almacenamiento | -40~125 | |||
| ºC | Sobrecarga admisible | ||||
| Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | Presión de ruptura | ||||
| 5X la escala completa | Estabilidad a largo plazo | 0.2 % | |||
| F.S/Año | Material del diafragma | ||||
| 316L | Resistencia de aislamiento | ||||
| ≥200MΩ 100VCC | Junta tórica | ||||
| Caucho de nitrilo o caucho de flúor | Vibración | ||||
| Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g, 11ms | Tiempo de respuesta | ||||
| ≤1ms | Medio de llenado | ||||
| Aceite de silicona | Peso | ||||
| ~0.1kg | |||||
| Los parámetros se prueban en las siguientes condiciones: Corriente constante de 1.5mA y temperatura ambiente de 25°C |
