4-20mA BP93420-IC Sensor de presión de alta temperatura Sensor de transmisión de presión de alta precisión
Product Details
| Modelo NO.: | Se aplicará el método de cálculo de los valores de las emisiones. | Rango: | 0-10KPA ~ 60MPA |
|---|---|---|---|
| Hilo: | OEM | Paquete de transporte: | Embalaje estándar para exportación con cartón |
| Especificación: | Sensor de presión de silicio | Marca: | El sensor HT |
| Medio de medición: | Líquido y aire | Grado de precisión: | 0,5% |
| Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Conector: | conector M12 |
| Resaltar |
Sensor de presión de alta temperatura BP93420-IC,Sensor de presión de alta temperatura de 4 a 20 mA,Transmisor de presión de alta precisión de 4-20mA |
||
Product Description

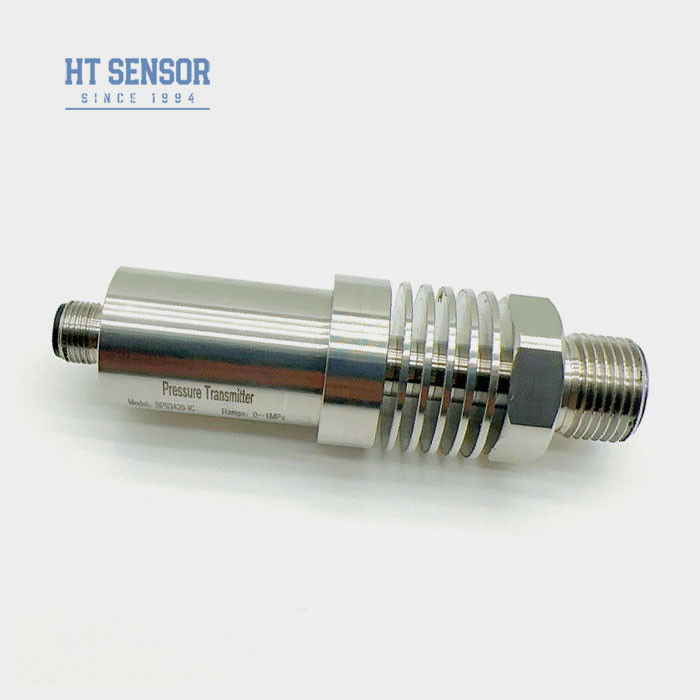

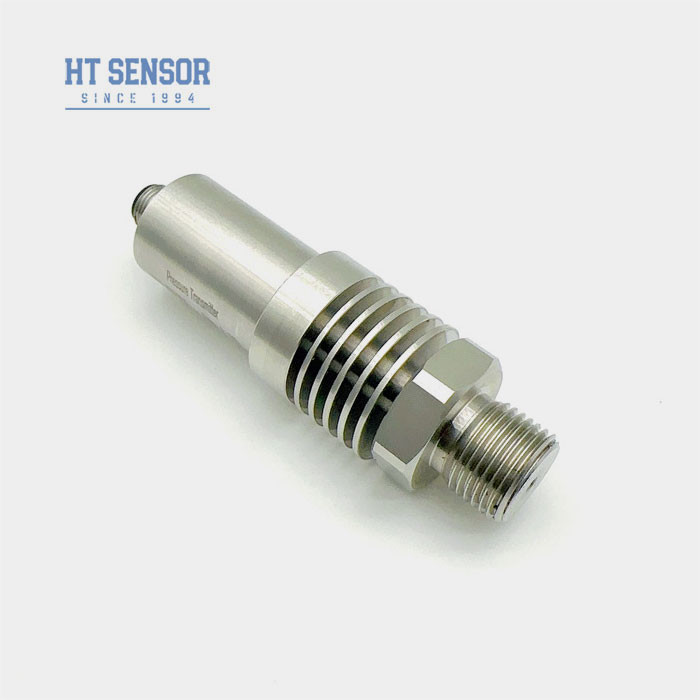

Transmisor de presión de alta temperatura 4-20mA BP93420-IC con amplio rango de medición
Transmisor de presión BP93420IC
Introducción del sensor transmisor de presión de alta temperatura:
El BP93420-IC es un transmisor de presión de alta temperatura que utiliza el avanzado núcleo de aceite de silicona HT series como elemento de medición principal. El sensor captura eficientemente la presión del medio medido a través de una estructura especializada de disipación de calor integrada en el transmisor.Este diseño excepcional lo hace perfectamente adecuado para entornos exigentes con altas temperaturas, lo que lo convierte en una opción ideal para aplicaciones que involucranfluctuaciones de temperatura u operan en condiciones elevadas. Se utiliza ampliamente en procesos y sistemas industriales que requieren mediciones de presión precisas y confiablesincluso en entornos difíciles de alta temperatura.
Características del productodel sensor transmisor de presión de alta temperatura:
1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Estructura de acero inoxidable con clasificación de protección IP65
3. Cero y escala completa ajustables
4. Alta precisión, estructura completamente de acero inoxidable
Aplicacionesdel sensor transmisor de presión de alta temperatura:
1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en las industrias marina y de aviación
3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
4. Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimientodel sensor transmisor de presión de alta temperatura: | |
| Rango de medición | -100kPa...0kPa ~ 10kPa...100MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión a 25°C | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | 0.1%FS |
| Histéresis | 0.1%FS |
| Estabilidad a largo plazo | ±0.1%F.S/Año (Típico) ±0.2%F.S/Año (Máximo) |
| Deriva de temperatura del punto cero | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| Deriva de temperatura de escala completa | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (>100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70°C (≤10mpa, personalizable) |
| Temperatura de operación | -20°C~150°C |
| Temperatura de almacenamiento | -40°C~120°C |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex db IIC T6 Gb |
| Clasificación de protección | IP65 |
| Sello de junta tórica | Caucho de flúor |
| Peso | ~0.3kg |
| Señal de salida | Voltaje de suministro | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6~30V / Batería | 4 hilos |
| Consejos de pedido |
1. Al seleccionar el producto, asegúrese de que el medio probado sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen pantalla digital.
3. Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos in situ y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
4. El rango de temperatura de operación nominal del anillo tórico de caucho de flúor es de -20 °C ~ 250 °C. Cuando la temperatura de operación del producto sea inferior a -20 °C, se debe seleccionar el anillo de sellado tipo EPDM.
5. La longitud del cable por defecto es de 1.5m y hay tres materiales para elegir. Si no se especifica, se puede utilizar material de cable de polietileno. Si necesita diferentes materiales de cable, indíquelo en el pedido.
6. En caso de vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia y otros requisitos especiales, informe a nuestra empresa e indíquelo en el pedido.

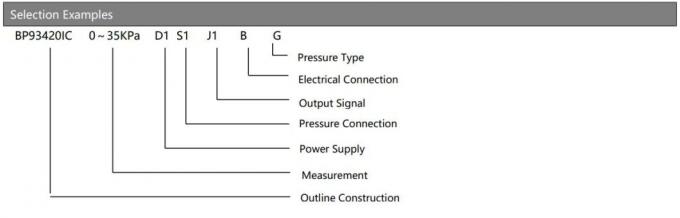

| Guía de pedidodel sensor transmisor de presión de alta temperatura | ||||||||
| BP93420XX | Transmisor de presión | |||||||

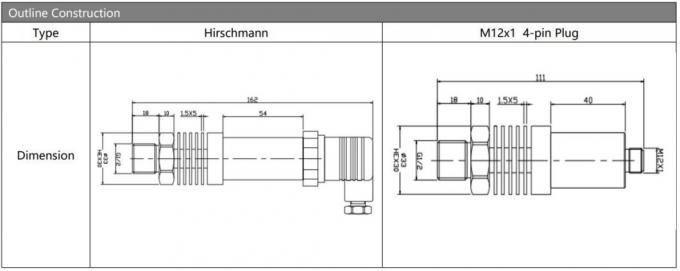

| Código | Construcción del contorno | |||||||
| IB | Transmisor de presión general | IX | Transmisor de presión con pantalla | |||||
| IE | Transmisor de presión a prueba de golpes para aviación | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| IF | Transmisor de presión a prueba de humedad | IIE/IIIE | Transmisor de presión general/con pantalla | |||||
| IN | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| IQ/IQT | Transmisor de presión de diafragma grande / alta temperatura | |||||||
| Rango de medición | -0.1...0~0.01...100MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

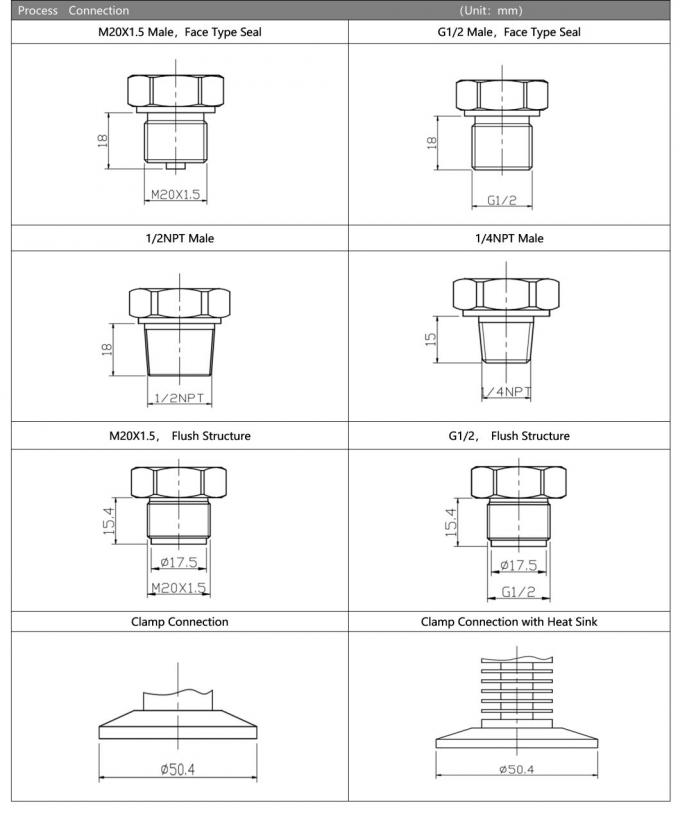

| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||

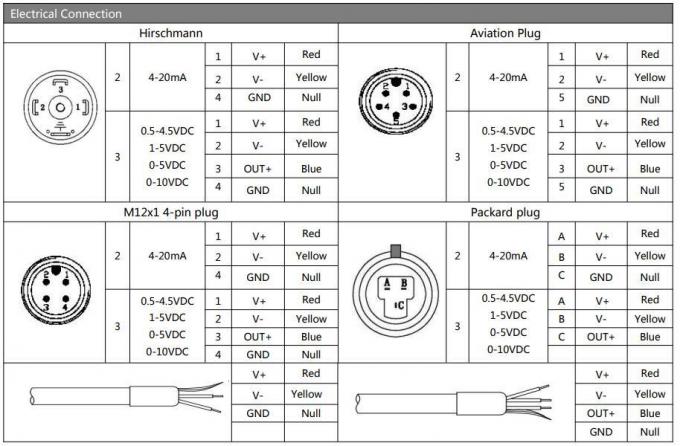

| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Conector PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas y respuestas
P1: ¿Son una empresa comercial?
R1: Somos un fabricante y comerciante con más de 22 años de experiencia.
P2: Producto personalizado
R2: Ofrecemos servicios OEM y de diseño personalizado.
P3: Garantía de calidad
R3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío para el comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje
R4: Los productos se envían generalmente por Express internacional, incluyendo UPS, FedEx, DHL e INT con flete prepago, también se puede utilizar su cuenta de envío para cobrar, embalaje estándar de exportación, incluyendo certificado de inspección.
P5: Contáctenos
R5: Contamos con un equipo de ventas activo y experimentado para servirle en cuestiones técnicas y de negocios. Simplemente déjenos un mensaje o haga clic en el servicio en línea.
