Transmisor de presión de tamaño pequeño Sensor Transductor de presión de silicio con conector M12
Product Details
| Modelo no.: | Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. | Materiales para la vivienda: | Las demás: |
|---|---|---|---|
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Marca registrada: | El sensor HT |
| Origen: | Baoji, China | Tipo de estructura: | Sensor de transmisión de presión de silicio difuso |
| Mediano de medición: | Líquido y aire | Rango de presión: | 0kpa~10kpa...20MPa |
| Clasificación de propiedad intelectual: | Protección IP65 | Personalización: | OEM y ODM |
| Resaltar |
Sensores de transmisión de presión de pequeño tamaño RoH,Sensor de transmisión de presión con conector M12,Transductor de presión de silicio con conector M12 |
||
Product Description

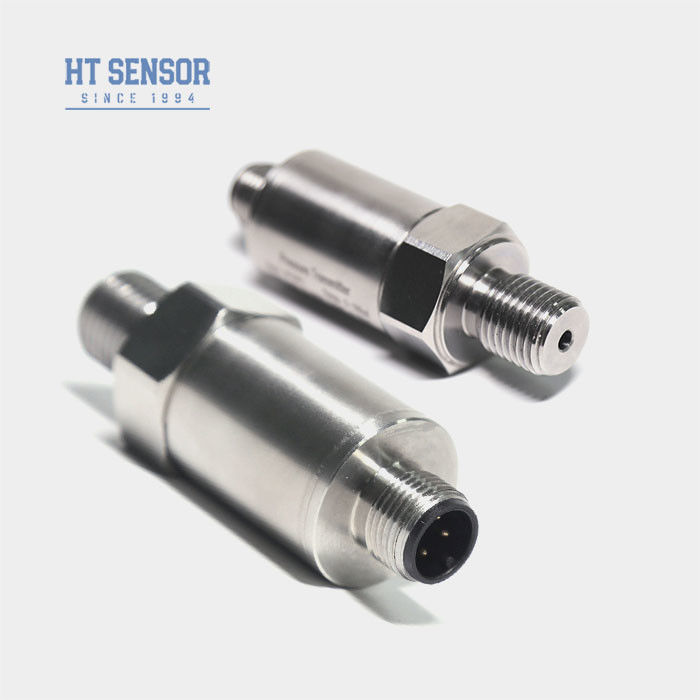

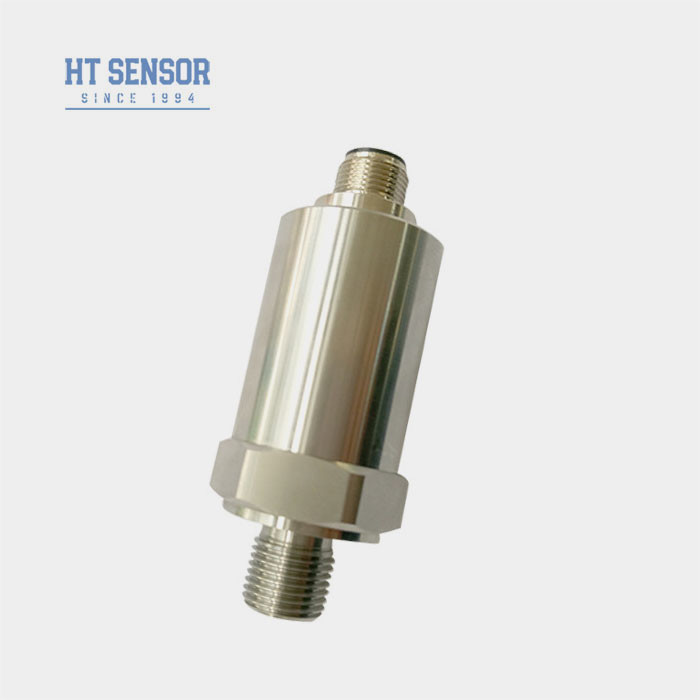

BP156-M Sensor de transmisor de presión de pequeño tamaño con conector M12
Transmisor de presión BP156-M
Introducción de un pequeño sensor de transmisión de presión:
El mini sensor de transmisor de presión BP156-M utiliza un sensor de presión piezorresistivo con un diafragma aislado de acero inoxidable como elemento de detección de señal, a través de pruebas automáticas,recorte por láser que compensa el cero y la sensibilidad en un rango de temperaturas más amplioEl circuito del amplificador está en una carcasa de acero inoxidable, transformando la señal del sensor en una señal de salida estándar.ensayo y envejecimiento de productos semiacabados y totalmente acabados, el transmisor es estable y fiable, con una excelente flexibilidad, sensibilidad y diversidad.El producto se utiliza ampliamente para la medición y control de la presión del petróleo, la industria química, la metalurgia,centrales eléctricas y hidrología, etc.
Características del productocon un sensor de transmisión de presión de miniatura:
1- Rango de temperatura: -20oC a 85oC;2- un amplio rango de temperaturas de funcionamiento de -40 a 125oC;
3Sensor de presión capacitivo cerámico de alto rendimiento;
4. Varias salidas 4~20mA/0,5~4,5V/1~5V/0~5V/SPI/I2C disponibles;
5. dimensiones pequeñas, dimensiones personalizables;

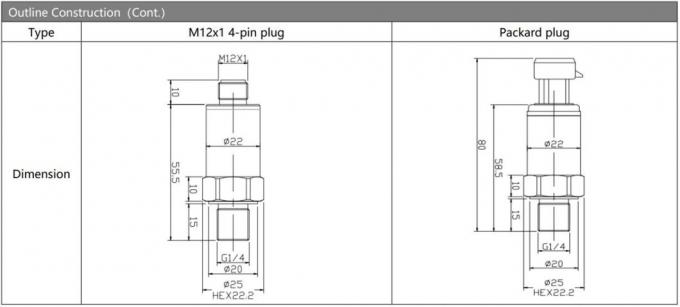

6. opcional Packard, M12, pequeños conectores Hirschman;
7. OEM, ODM, servicio de personalización disponible;
Aplicacionescon un sensor de transmisión de presión de miniatura:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
| Parámetros de rendimiento con un sensor de transmisión de presión de miniatura: | |
|---|---|
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Ejemplos de selección |
| Consejos para ordenar |
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
| Guía de pedidoscon un sensor de transmisión de presión de miniatura | |||||||||
| BP15X | Transmisor de presión analógico | ||||||||
| Código | Proyecto de construcción | ||||||||
| 5 | Enchufe de Packard | 6 | Cable de salida directa sellado 1,5 metros | ||||||

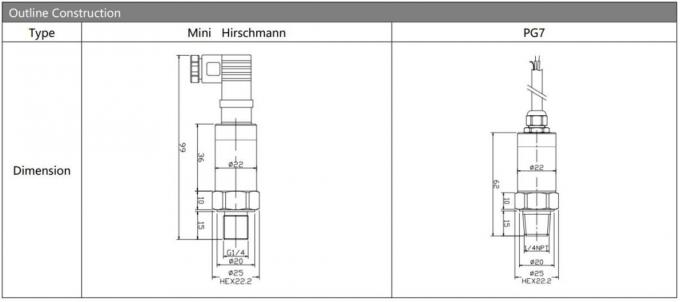

| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann de gran tamaño | ||||||
| Rango de medición | Se aplicarán las siguientes medidas: | ||||||||
| 0-X) Kpa o MPa |
¿ Qué es eso? Indica el rango de medición real | ||||||||
| Código | Fuente de alimentación | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Las demás | ||||||||
| Código | Señales de salida | ||||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

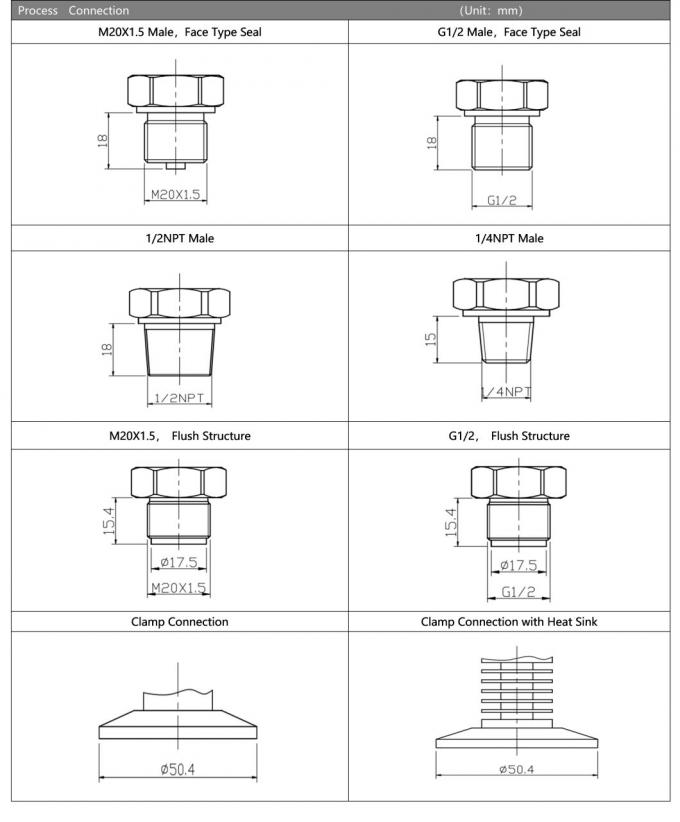

| Código | Conexión de presión | ||||||||
| J1 | M20 por uno.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Las demás | ||||||||

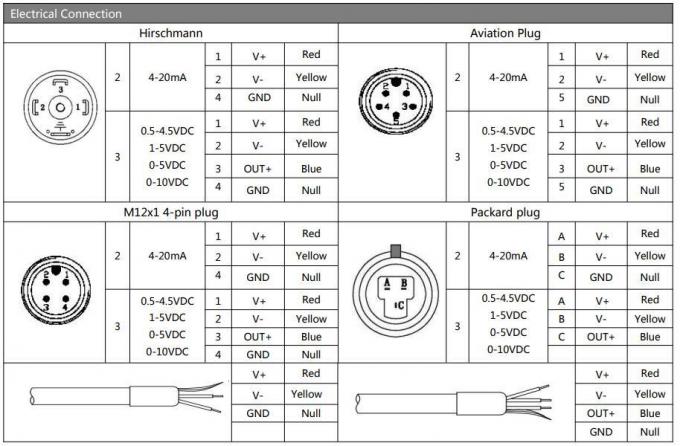

| Código | Conexión eléctrica | ||||||||
| B1 | - ¿ Qué es? | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable de salida sellada 1,5 metros | ||||||||
| B4 | Las demás | ||||||||
| Código | Tipo de presión | ||||||||
| G. | Presión de medición | ||||||||
| A. No | Presión absoluta | ||||||||
| El S | Presión de referencia sellada | ||||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
