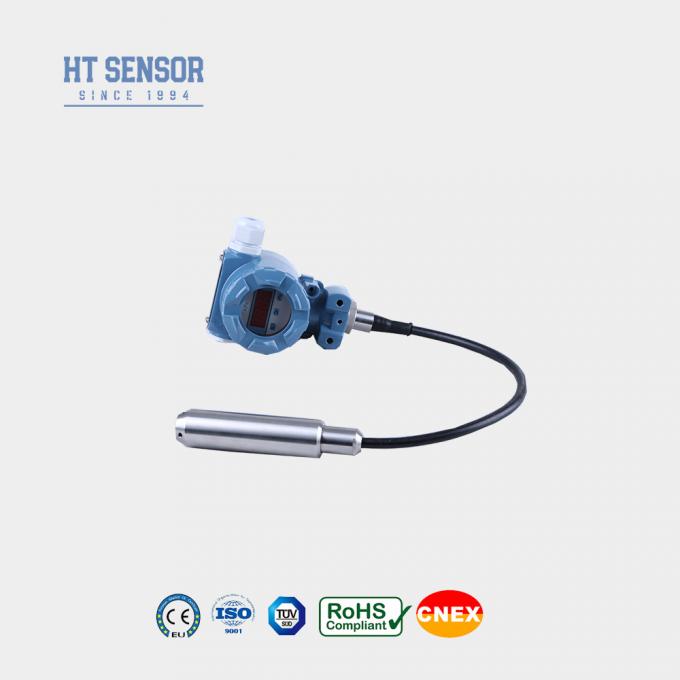

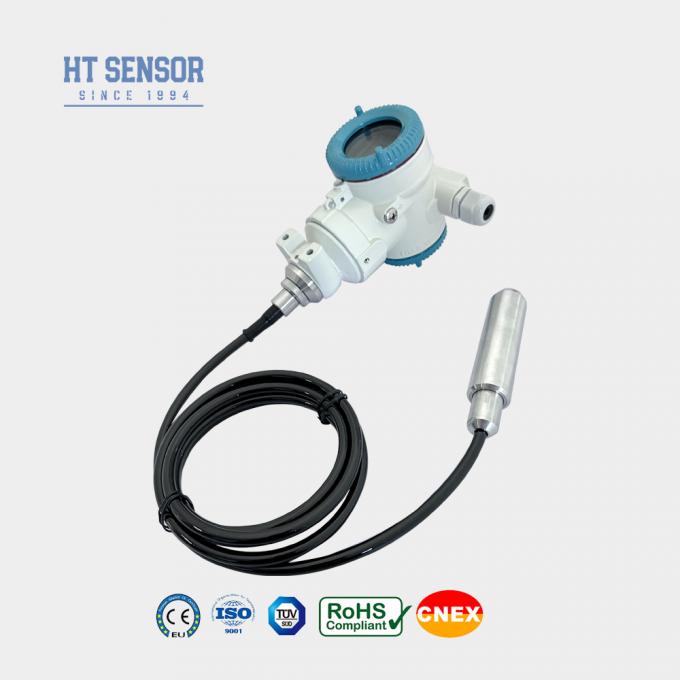

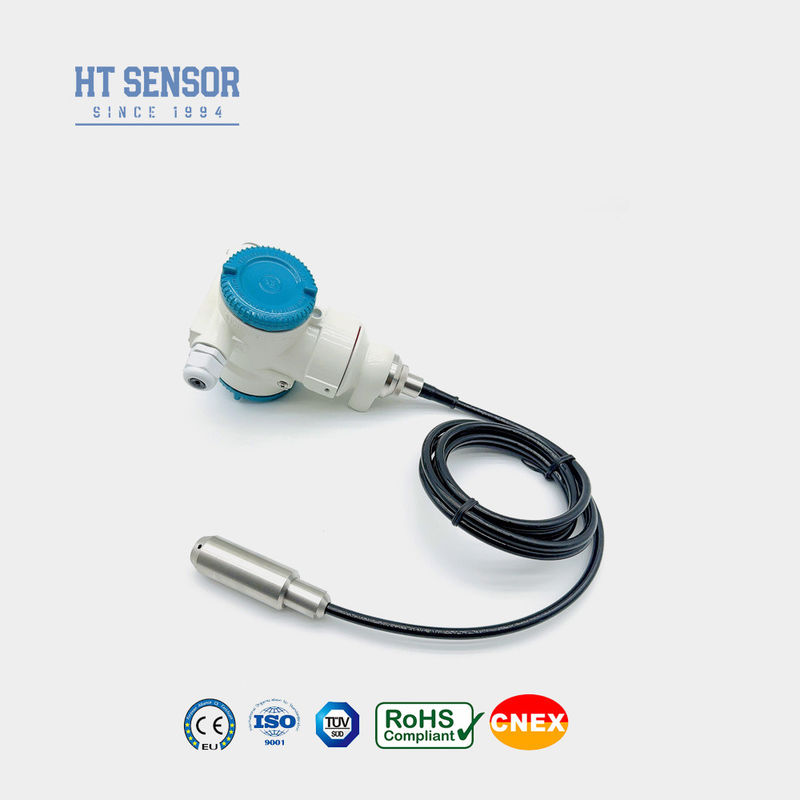

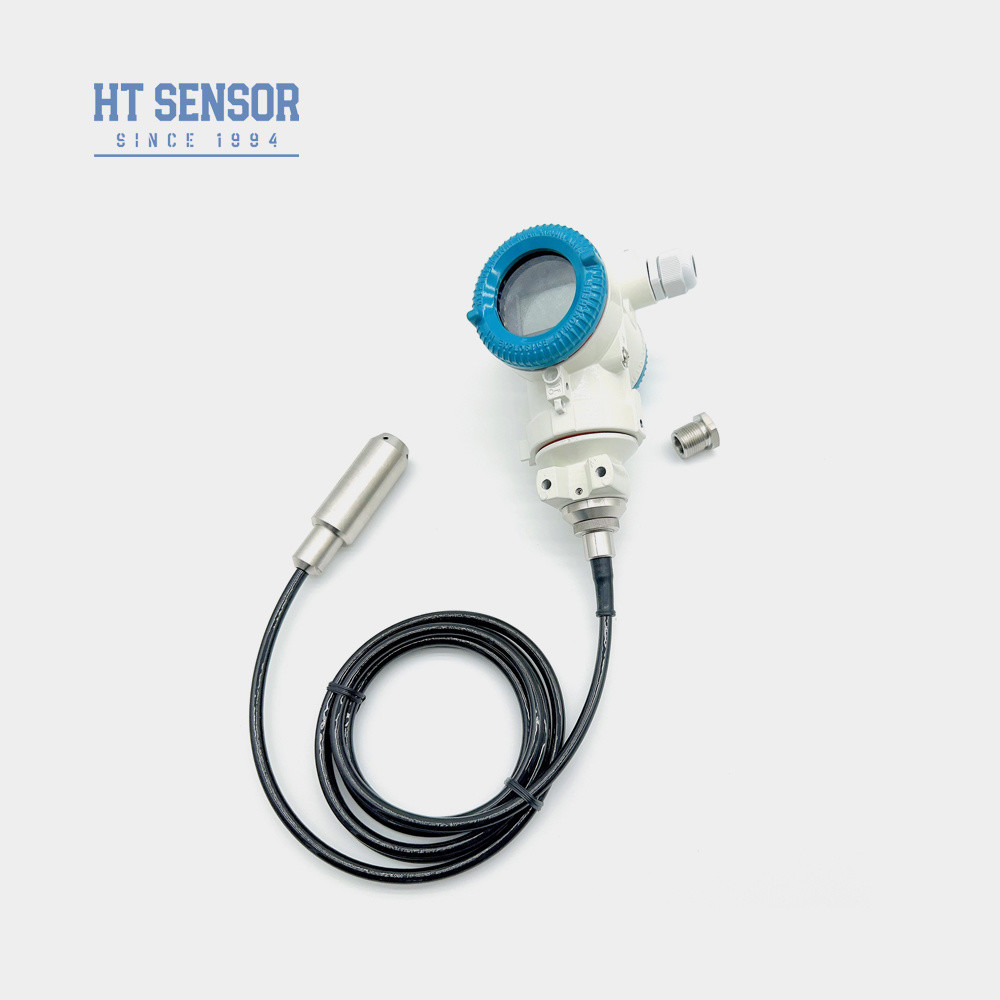

BH93420-3051A Agua nivel Transmisor
Introducción de la medición del transmisor de nivel de agua:
El transmisor de nivel de agua BH93420-3051A tiene una estructura compacta, un ajuste sencillo y una instalación flexible que proporciona comodidad para que los usuarios lo utilicen fácilmente. Los modos de salida de señal estándar de 4~20mA, 0~5v, 0~10mA y otros pueden ser seleccionados por el usuario según sus necesidades.
El uso del principio de la hidrostática para medir el nivel de líquido es una aplicación importante de los sensores de presión. El cable especial con un tubo de ventilación en el medio y la tecnología de sellado especial garantizan la estanqueidad del sensor y hacen que la cámara de presión de referencia se comunique con la presión ambiental, a fin de garantizar la alta precisión y la alta estabilidad de la medición.
Características del producto de la medición del transmisor de nivel de agua:
- Diseño de tipo dividido, que facilita el cableado y la calibración en el sitio.
- Pantalla LED LCD.
- Clasificación a prueba de explosiones: ExiaIICT6.
- Alta protección : IP68.
- Cable: PE, PU, PTFE.
Aplicaciones de la medición del transmisor de nivel de agua:
- Compatible con líquidos no corrosivos 316LSS.
- Monitoreo de niveles de agua en diversas aplicaciones como aguas residuales, industriales y municipales, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
- Monitoreo de nivel de tanques de diésel, combustible y otros aceites.
| Parámetros de rendimiento de la medición del transmisor de nivel de agua |
| Rango de medición |
0~10m…400mH2O |
| Tipo de presión |
Presión manométrica, presión absoluta, presión sellada |
| Sobrecarga |
≤ 2X rango nominal |
| Precisión a 25ºC |
±0.25% (típ.) ±0.5% (máx.) |
| Repetibilidad |
±0.03% (típ.) ±0.05%FS (máx.) |
| Histéresis |
±0.03% (típ.) ±0.05%FS (máx.) |
| Estabilidad a largo plazo |
±0.15%F.S/año (máx.) |
| Deriva de temperatura cero |
±0.01%FS/ºC (>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Deriva de temperatura de intervalo |
±0.01%FS/ºC (>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Compensación de temperatura |
0-50ºC (0-1m . 0-2m); 0-70ºC |
| Temperatura de funcionamiento |
-20~80ºC |
| Temperatura de almacenamiento |
-30~100ºC |
| Vibración |
10g, 55Hz ~ 2kHz |
| Choque |
100g |
| Material de la carcasa |
Aluminio fundido, l1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia de aislamiento |
>=100MΩ@100VDC |
| Clasificación a prueba de explosiones |
ExiaIICT6 |
| Clasificación de protección |
IP68 |
| Junta tórica |
Caucho de flúor |
| Peso |
~1.5Kg (sin cable) |
| Material del cable |
Polietileno, poliuretano, cable de PTFE |

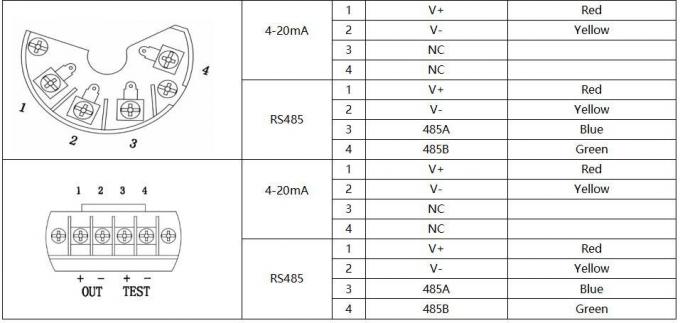

| Señal de salida |
Tensión de alimentación |
Tipo de salida |
| 4~20mA |
15~30VDC |
2/3/4 hilos |
| Protocolo de comunicación RS485 |
|
4 hilos |

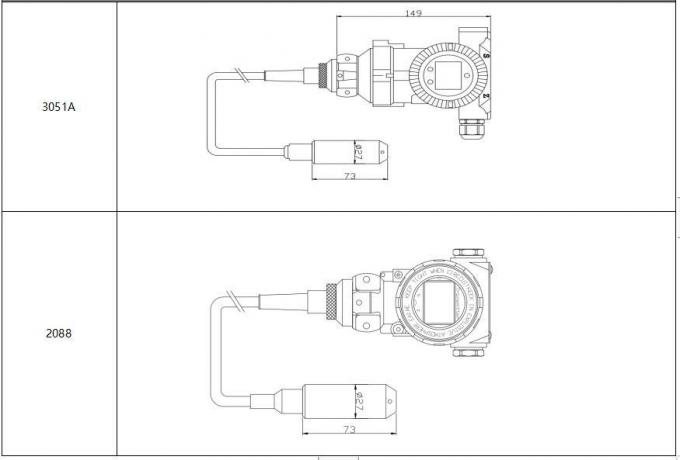

| Construcción del contorno |
1. Asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
2. Se debe especificar la densidad del medio medido.
3. Para fuertes interferencias electromagnéticas o de radiofrecuencia, proporcione detalles a nuestra empresa e indíquelo en el pedido.
4. Para garantizar el funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.

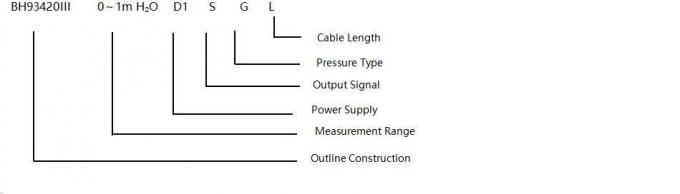

| Guía de pedidos |
| BH93420 |
Código |
Construcción del contorno |
| |
III |
Transmisor de nivel de líquido con la carcasa 2088 |
| |
|
Rango de medición |
0~10m…400mH2O |
| |
|
|
Código |
Fuente de alimentación |
| |
|
|
D1 |
24VCC |
| |
|
|
|
Código |
Señal de salida |
| |
|
|
|
S1 |
4~20mADC |
S2 |
RS485 |
| |
|
|
|
|
Código |
Conexión eléctrica |
| |
|
|
|
|
B5 |
2088 con pantalla |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Código |
Tipo de presión |
| |
|
|
|
|
|
G |
Presión manométrica |
| |
|
|
|
|
|
A |
Presión absoluta |
| |
|
|
|
|
|
S |
Presión de referencia sellada |
| |
|
|
|
|
|
|
Código |
Material |
| |
|
|
|
|
|
|
01 |
Acero inoxidable 304 |
| |
|
|
|
|
|
|
02 |
Acero inoxidable 316L |
| |
|
|
|
|
|
|
|
Código |
Material del cable |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y una programación de entrega sin problemas.
4. P: ¿Cuál es el plazo de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio posventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio posventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
