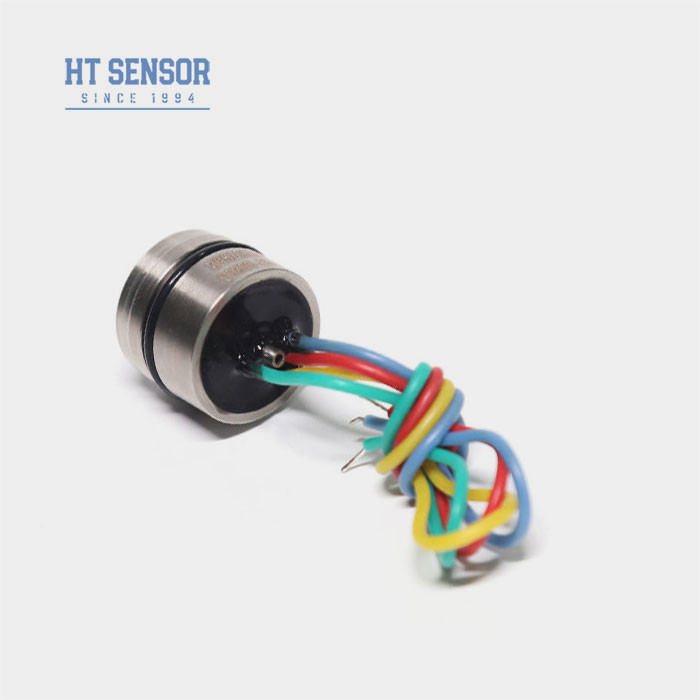

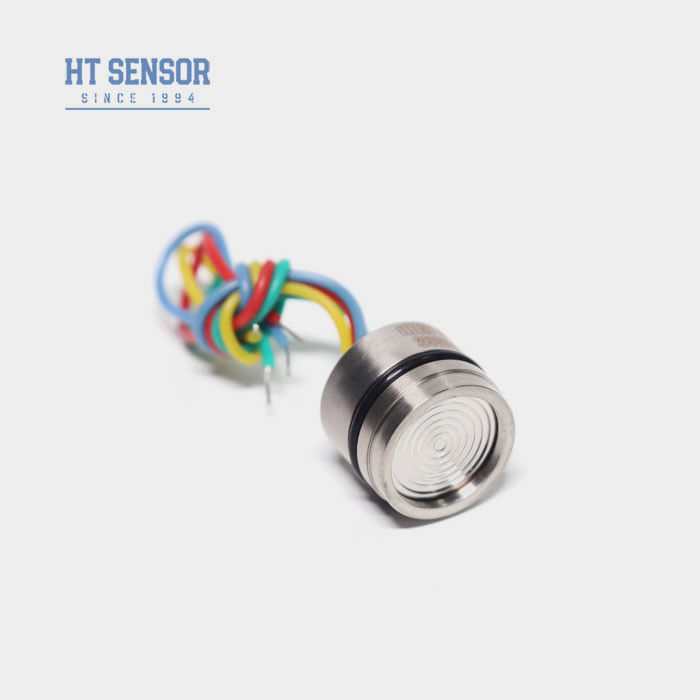

HT19 Célula de sensor de presión de silicio por difusión Sensor de presión piezorresistivo 12 mm de altura
Product Details
| Material: | 316L | Rango mínimo: | 10kpa |
|---|---|---|---|
| Gama máxima: | 60MPa | Suministrar: | 1,5A |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT19 | Alto: | 12mm |
| Aceite: | Silicio de difusión | Hilo: | No |
| Resaltar |
HT19 Sensor de presión de silicio de difusión,Celular de detección de presión de silicio de difusión 12 mm,Sensor de presión piezoresistiva de 12 mm |
||
Product Description
HT19 Célula de detección de presión de silicio de difusión para transmisor de presión
HT19 Presión de silicioSensor de la misma
Introducción del sensor de presión de silicio:
HT19 sensor de presión de silicio piezorresistivo, el componente principal es un elemento de detección de silicio difuso de alta estabilidad.El paquete de detección utiliza aceite de silicona para transferir la presión de un diafragma de acero inoxidable 316L al elemento de detecciónEl sensor de presión piezoresistivo adopta un chip de presión de silicio avanzado internacional con alta estabilidad y alta precisión, adopta una base de sinterización con un diseño de tensión optimizado y es producido por SMT,En la actualidad, la industria de la fabricación y el suministro de electricidad se encuentran en una fase de crecimiento de la industria de la construcción.experiencia en producción e innovación tecnológica, los productos tienen una excelente estabilidad y rendimiento, y son ampliamente reconocidos por los usuarios.
Características del productosensor de presión de silicio:
- Rango de medición amplio: 0~10KPa~100Mpa
- Unidad de detección de silicio piezorresistiva
- Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
- Montura de anillo O
- Alta precisión y estabilidad
Aplicaciones con un diámetro de diámetro superior a 20 mm,:
- Presión de medición de gases y líquidos
- Explotación del petróleo
- Suministro de agua y calor de la ciudad
- Sistema de control del proceso
- Inspección de aviación y navegación
- Presión hidráulica
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Dimensión
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad del aire requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
