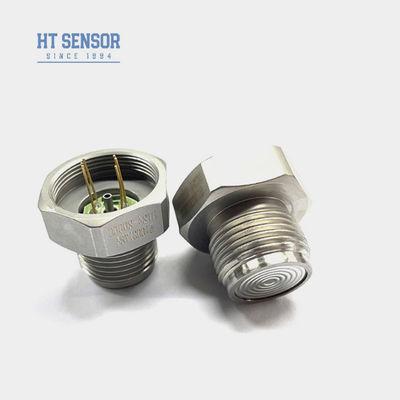

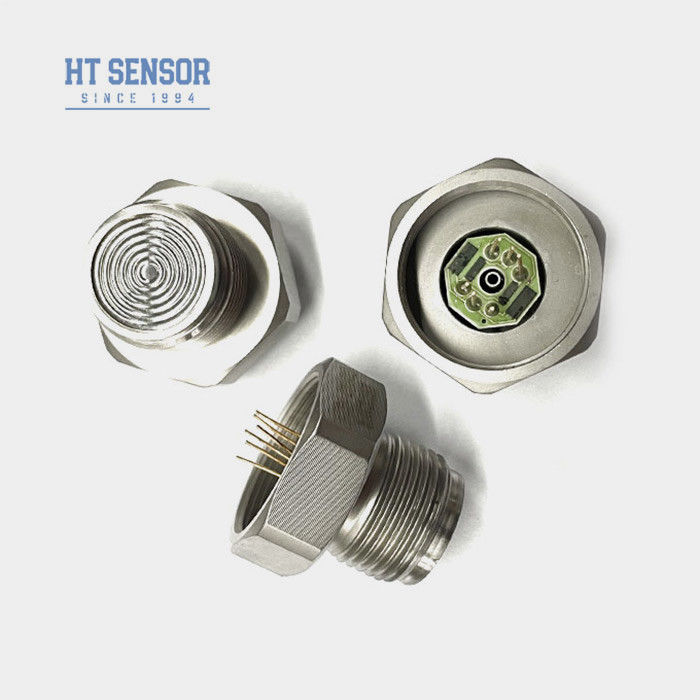

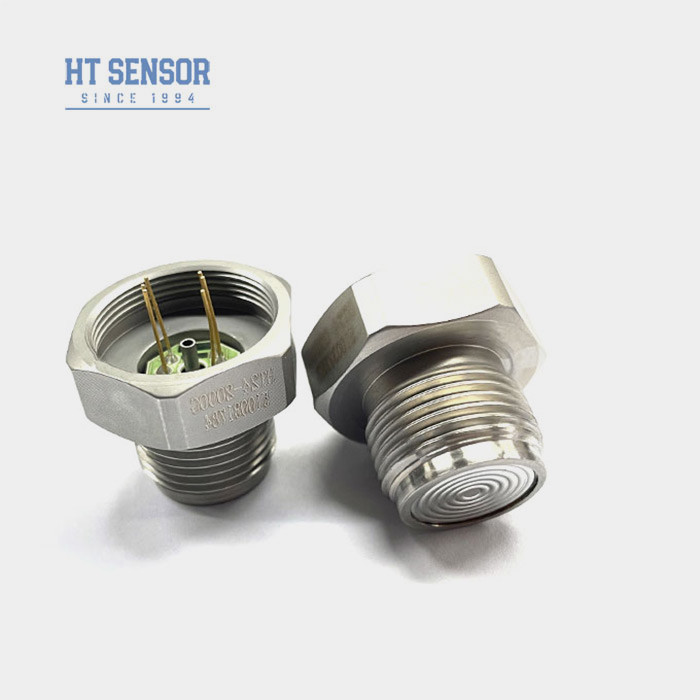

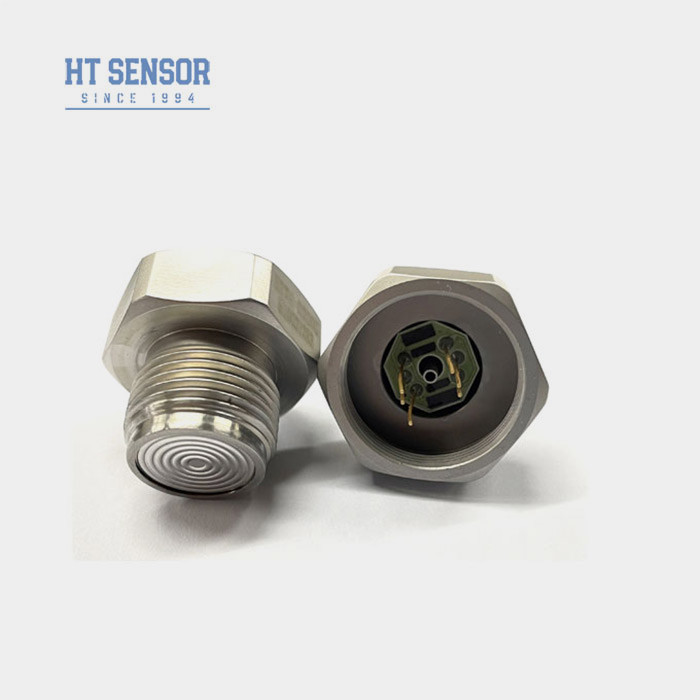

HT24 Sensor de presión de silicona enrasada, higiénico, ambiental, para líquidos
Product Details
| Modelo NO.: | El artículo 4 | Hilo: | G1/2 M20*1.5 |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro o de cuatro alambres | Medio de medición: | Aire y líquido |
| Rango: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Fuerza: | 1,5A |
| Tipo: | Sensor de presión de silicio piezoresistivo | Tipo de señal de salida: | Tipo analógico de la señal mv |
| Material: | Las demás: | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión de silicio de descarga HT24,Sensor de presión de silicio Higiénico Ambiental,Sensor de presión de líquido higiénico ambiental |
||
Product Description
HT24 Sensor de presión de silicona enrasada para medición de líquidos en entornos higiénicos
HT24 Piezoeléctrico Sensor de presión de silicona
Introducción del sensor de presión de silicona enrasada:
El sensor de presión de silicona HT24 es un sensor de diafragma integrado. El sensor de presión utiliza tecnología de llenado de aceite de grado alimenticio. El producto adopta una estructura de película plana, fácil de limpiar, alta fiabilidad, adecuado para la presión de pegamento y otros fluidos viscosos y la medición de nivel. El sensor utiliza un chip de presión de silicona de alta sensibilidad. El sensor está soldado en la carcasa y no gotea. Las fugas son más fiables que los sellos de junta tórica. Sensor de presión de diafragma enrasado con construcción roscada para facilitar la limpieza y la instalación.
El sensor de presión utiliza tecnología de llenado de aceite de silicona desechable. La presión sentida por el diafragma se transmite al chip de presión a través del aceite de silicona, y el circuito de compensación corrige la señal de presión a una señal eléctrica lineal. Puede prevenir la incrustación, los atascos insalubres y pegajosos y otros problemas. Ampliamente utilizado en alimentos, farmacéutica, vino y otras industrias de la salud y en ocasiones donde los medios de medición pueden estar contaminados.
Características del producto del sensor de presión de silicona enrasada:
- Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como titanio y Hastelloy para el diafragma
- Empleo de circuitos de película gruesa para la compensación de temperatura y el punto cero corrección
- fiabilidad, repetibilidad y estabilidad sobresalientes
- Estructura de diafragma enrasado, lo que facilita la limpieza
- Adecuado para medir la presión de gases y líquidos no corrosivos con compatibilidad 316L acero inoxidable
- Industria de alimentos y bebidas
- Control de procesos industriales
- Industria farmacéutica
- Fuente de alimentación: ≤2mA CC (Típico 1.5mA CC)
- Impedancia de entrada : 2.5KΩ~6KΩ
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimiento del sensor de presión de silicona enrasada: | |||||
| Rango de medición | Manómetro (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sellado (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Típ. | Máx. | Unidad | |||
| No linealidad | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidad | 0.05 | 0.1 | %F.S | ||
| Histéresis | 0.05 | 0.1 | %F.S | ||
| Salida de desplazamiento cero | 0±1 | 0±2 | mV | ||
| Salida a escala completa | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva de temperatura de desplazamiento cero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de funcionamiento | -20~80 | ºC | |||
| Temperatura de almacenamiento | -40~125 | ºC | |||
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de ruptura | 5X la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S/Año | |||
| Material del diafragma | 316L | ||||
| Resistencia de aislamiento | ≥200MΩ 100VCC | ||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tiempo de respuesta | ≤1ms | ||||
| Junta tórica | Caucho de nitrilo o caucho de flúor | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~55g | ||||
| Los parámetros se prueban en las siguientes condiciones: 1.5mA @25°C | |||||
| Construcción del esquema | |
| Dimensión |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para pedidos |
- 1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el estanqueidad requerida
- 2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
- 3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
- 4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma.
- 5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
- 6. Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia
| Preguntas y respuestas |
.
.
