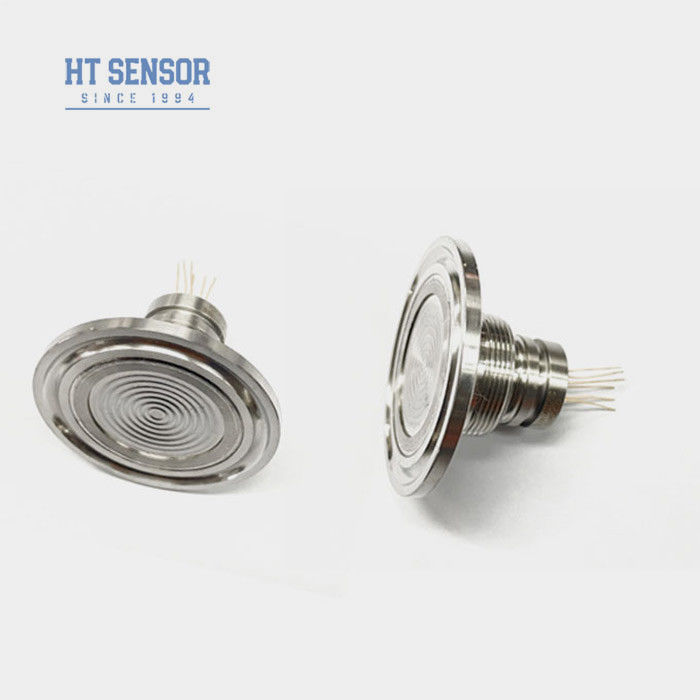

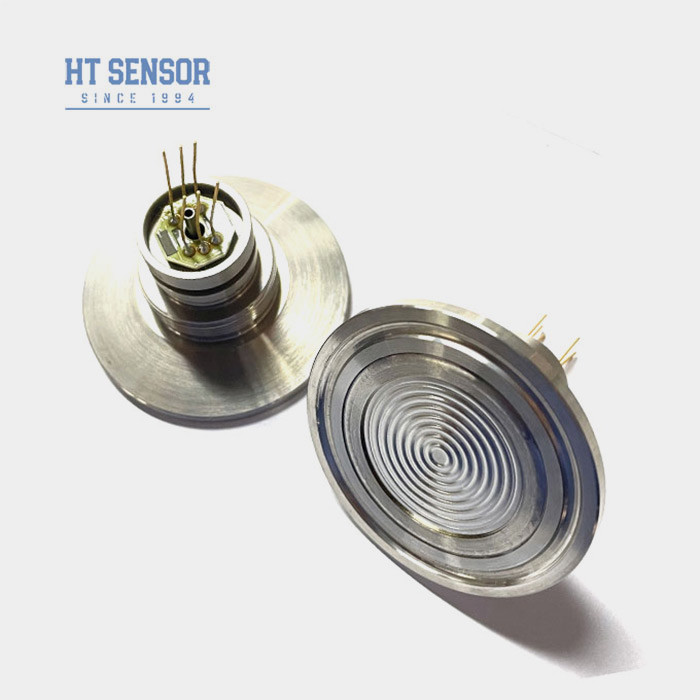

HT-IQ Sensor de presión de filtración de silicio Transmisor de presión de diafragma de filtración núcleo 50.4mm
Product Details
| Modelo NO.: | Ht-IQ | Rango: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro o 4 alambres | Medio de medición: | Clampada de aire y líquido |
| Diámetro: | 50.4 mm | Producción: | Las emisiones de CO2 de los combustibles fósiles son las siguientes: |
| Fuerza: | 1,5A | Tipo: | Sensor de presión de silicio difundido |
| Material: | Acero inoxidable 316L | Hilo: | 50.4 mm |
| Resaltar |
Sensor de presión de descarga de silicio HT-IQ,50Sensor de presión de flujo de silicio de.4 mm,Transmisor de presión del diafragma de descarga 50 |
||
Product Description
Sensor de presión de silicona HT-IQ para pruebas de líquidos con conexión de abrazadera de 50,4 mm
HT-IQ PiezorresistivoSilicona Sensor de presión
Introducción del sensor de presión de silicona enrasado:
El sensor de presión HT - IQ es un sensor de presión de diafragma de silicona de difusión enrasada. Sensor de presión de abrazadera con tecnología de llenado de aceite de silicona desechable. La presión sentida por el diafragma se transmite al chip de presión a través del aceite de silicona, y el circuito de compensación corrige la señal de presión a una señal eléctrica lineal. La máscara de la abrazadera se presiona directamente para evitar incrustaciones, falta de higiene y adherencia. Ampliamente utilizado en las industrias alimentaria, farmacéutica, del alcohol y otras industrias de la salud y generalmente adecuado para medir medios que pueden estar contaminados. Diafragma plano con estructura de sujeción, fácil de instalar y quitar, fácil de limpiar.
Características del producto del sensor de presión de silicona enrasado:
- Tecnología avanzada y embalaje de carcasa de acero inoxidable 316L
- Compensación de temperatura y corrección del punto cero a través de película gruesa
- circuito Fiabilidad, repetibilidad y estabilidad sobresalientes
- Estructura de diafragma enrasado de alta temperatura para facilitar la limpieza
- Fuente de alimentación: ≤2mA CC (Típico 1.5mA CC)
- Impedancia de entrada : 2.5KΩ~6KΩ
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimientodel sensor de presión de silicona difusa enrasada: | |||||
| Rango de medición | Manómetro (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sellado (S) | 3500KPaS | ||||
| Típ. | Máx. | Unidad | |||
| No linealidad | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidad | 0.05 | 0.1 | %F.S | ||
| Histéresis | 0.05 | 0.1 | %F.S | ||
| Salida de desplazamiento cero | 0±1 | 0±2 | mV | ||
| Salida a escala completa | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva de temperatura de desplazamiento cero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de funcionamiento | -20~80 | ºC | |||
| Temperatura de almacenamiento | -40~125 | ºC | |||
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de ruptura | 5X la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S/Año | |||
| Material del diafragma | 316L | ||||
| Resistencia de aislamiento | ≥200MΩ 100VCC | ||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tiempo de respuesta | ≤1ms | ||||
| Junta tórica | Caucho de nitrilo o caucho fluorado | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~220g | ||||
| Los parámetros se prueban en las siguientes condiciones: 1.5mA @25°C | |||||
| Construcción del esquema | |
| Dimensión |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para pedidos |
estanqueidad requerida
2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los cables de los pines, siga la etiqueta del núcleo real como referencia.
| empresa |
| FQA |
.
.
