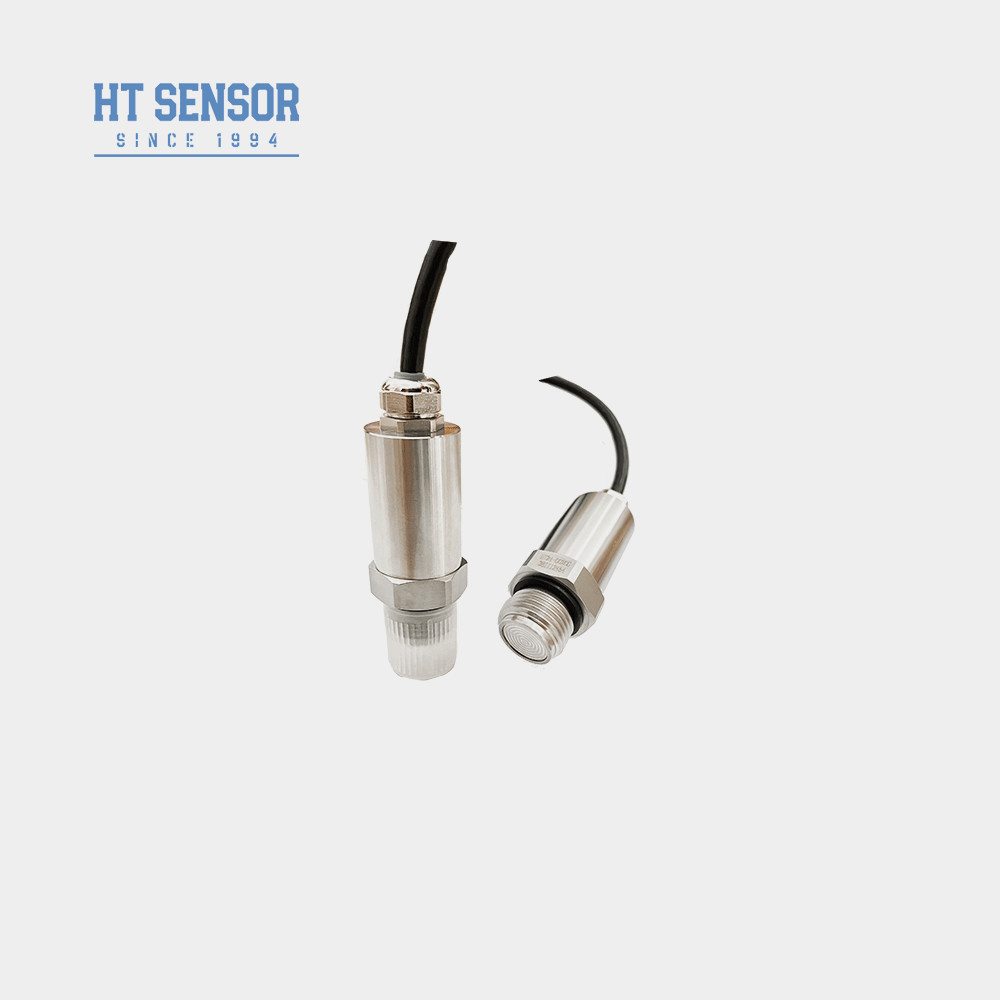

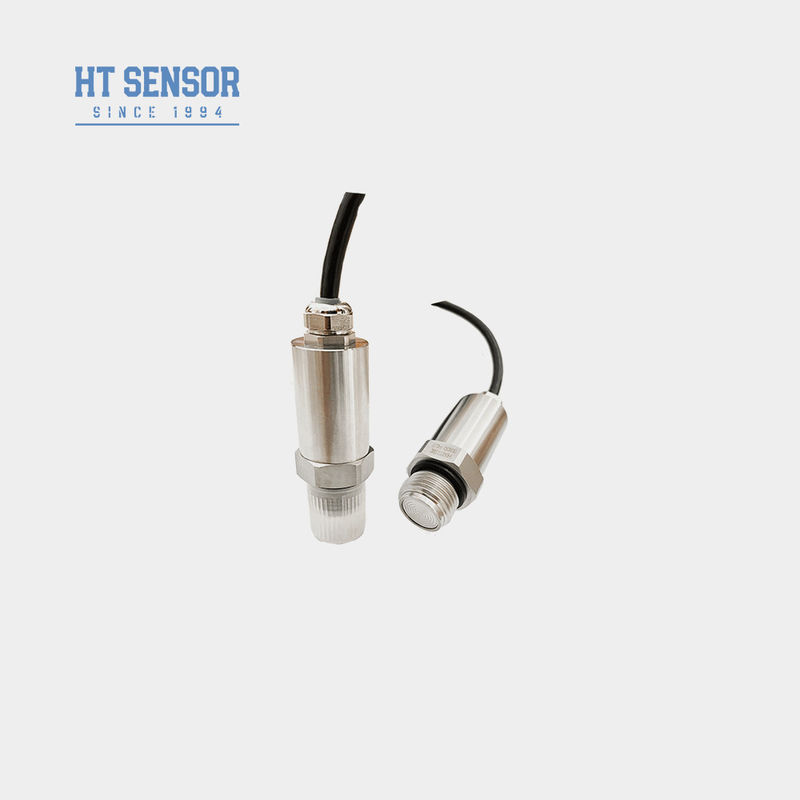

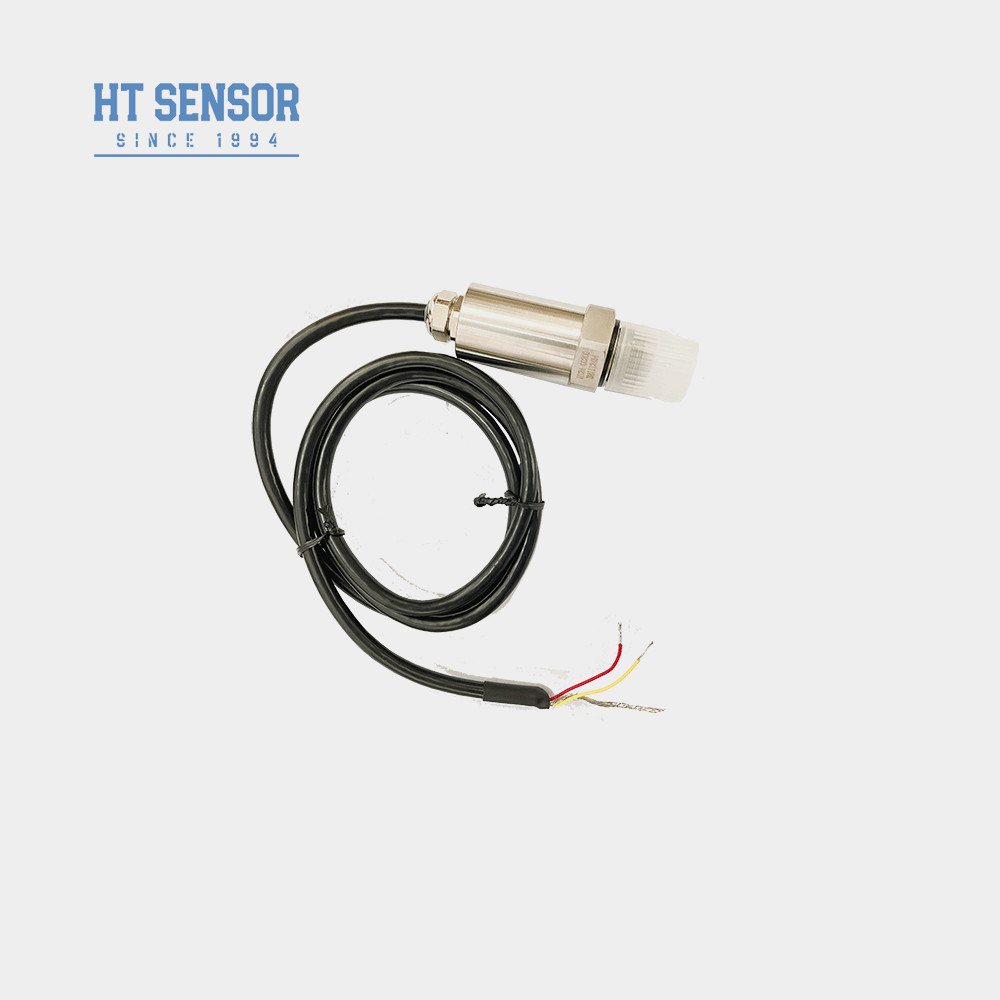

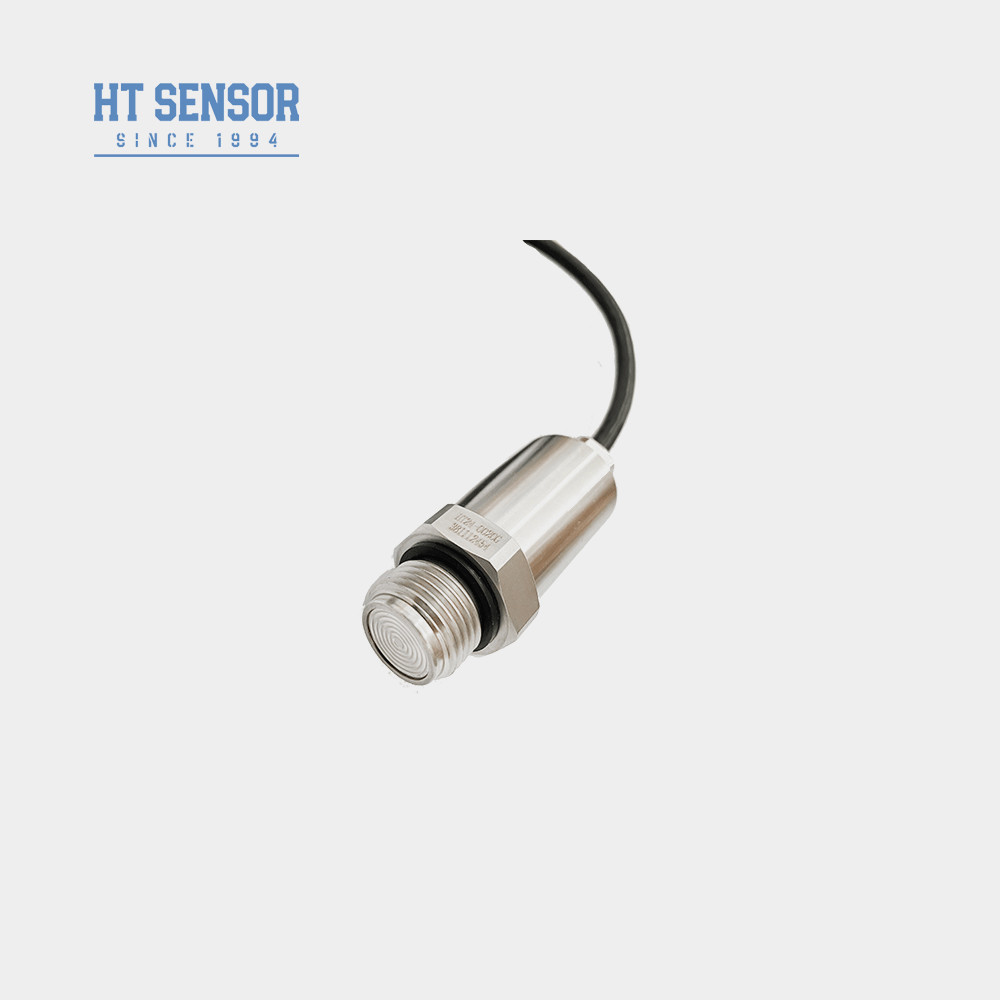

Transductor de presión de diafragma plano BPHT24 Sensor de presión de acero inoxidable Sensor de nivel industrial 4-20mA
Product Details
| Modelo NO.: | BPHT24 | Rango: | 0-10kpa~35Mpa |
|---|---|---|---|
| Fuerza: | 24Vcc | Producción: | 4-20mA /0-10VDC y demás |
| Hilo: | G1/2 1/2NPT y demás | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Tipo: | Sensor rasante del transmisor de presión del diafragma | Medio de medición: | Líquido, gas, pegamento para bebidas, etc. |
| Resaltar |
Transductor de presión del diafragma de descarga BPHT24,Transductor de presión del diafragma 4-20mA,Sensor de presión de acero inoxidable 4-20mA |
||
Product Description
Transmisor de presión 4-20mA BPHT24 con estructura totalmente de acero inoxidable
Transmisor de presión BPHT24
Introducción del sensor transmisor de presión de diafragma enrasado:
Transmisor de presión de diafragma enrasado BPHT24 sensorCon su diseño roscado y estructura de película plana, el transmisor de presión ofrece una fácil instalación y capacidades precisas de detección de presión. Se utiliza comúnmente en sistemas de automatización para convertir señales de presión en salidas eléctricas, permitiendo un control y monitoreo efectivos.
Características del productodel sensor transmisor de presión de diafragma enrasado:
1. Varias opciones de interfaz de presión
2. Diseñado para aplicaciones higiénicas para prevenir la incrustación del medio
3. Alta precisión con una estructura totalmente de acero inoxidable
4. Fácil de limpiar
Aplicacionesdel sensor transmisor de presión de diafragma enrasado:
- Este producto está diseñado para medir gases y líquidos no corrosivos utilizando material 316L.
- Es especialmente adecuado para aplicaciones en las industrias de protección ambiental y química.
- El producto también se utiliza ampliamente en las industrias marina y de aviación debido a su alta fiabilidad y precisión.
- Además, este transmisor de presión es ideal para su uso en las industrias médica, biofarmacéutica y de higiene alimentaria, donde la precisión y la limpieza son de suma importancia.
| Parámetros de rendimiento del sensor transmisor de presión de diafragma enrasado | |
| Rango de medición | 0~35Kpa…~20MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad y histéresis | 0.02%F.S(Típ.) 0.05%F.S(Máx.) |
| Estabilidad a largo plazo | ±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.) |
| Deriva de temperatura del punto cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70ºC(≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex db IIC T6 Gb |
| Clasificación de protección | IP65 |
| Sello de junta tórica | Caucho de flúor |
| Peso | ~0.15kg |
| Señal de salida | Voltaje de suministro | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6~30V / Batería | 4 hilos |

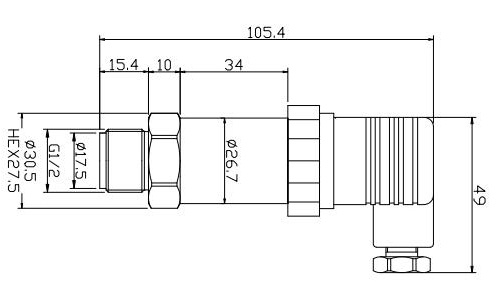

| Construcción del contorno del sensor de presión de diafragma enrasado | |
| Dimensión | |
| Consejos de pedido |
- Asegúrese de que el medio probado sea compatible con la parte de contacto del producto antes de realizar la selección.
- Tenga en cuenta que los productos a prueba de explosiones no vienen con cabezales de visualización digital al realizar un pedido.
- Al pedir un transmisor con un cabezal de visualización LCD o LED, asegúrese de que la fuente de alimentación no sea inferior a 20VDC.
- Para un funcionamiento fiable, se recomienda instalar dispositivos de protección contra rayos en el campo y garantizar una correcta conexión a tierra del producto y de la fuente de alimentación.
- El rango de temperatura de funcionamiento nominal de la junta tórica de caucho de flúor es de -20ºC a 250ºC. Si la temperatura de funcionamiento es inferior a -20ºC, elija una junta tórica de EPDM.
- La longitud de cable predeterminada es de 1,5 m, y hay tres materiales de cable para elegir. Si no se dan instrucciones especiales, se utilizará material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
- Si existen requisitos especiales como vibración fuerte, fuerza de impacto instantánea o interferencia electromagnética o de RF fuerte, infórmenos e indíquelo en el pedido.
| Guía de pedido del sensor de presión de diafragma enrasado | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Construcción del contorno | |||||||
| IX | Transmisor de presión con pantalla | IIC/III | General Industrial/ Transmisor de presión con pantalla | |||||
| T | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Conector PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
P1: ¿Son una empresa de fabricación?
R1: Sí, somos una empresa de fabricación con más de 29 años de experiencia.
P2: Productos personalizados
R2: Ofrecemos servicios OEM y de diseño personalizado para satisfacer sus requisitos específicos.
P3: Garantía de calidad
R3: Nuestros productos vienen con una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Proporcionamos reemplazo o reparación gratuita de productos defectuosos dentro de este período de garantía. Tenga en cuenta que esta garantía no cubre ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje
R4: Generalmente enviamos nuestros productos utilizando servicios de mensajería internacional como UPS, FedEx, DHL e INT. El flete es prepago, pero también podemos utilizar su cuenta de envío para la recogida. Nuestros productos se embalan de acuerdo con los requisitos estándar de embalaje de exportación e incluyen certificado de inspección.
P5: Contáctenos
R5: Nuestro equipo de ventas dedicado está listo para ayudarle con cualquier consulta técnica o comercial. Puede dejarnos un mensaje o hacer clic en la opción Servicio en línea para ponerse en contacto con nosotros.
