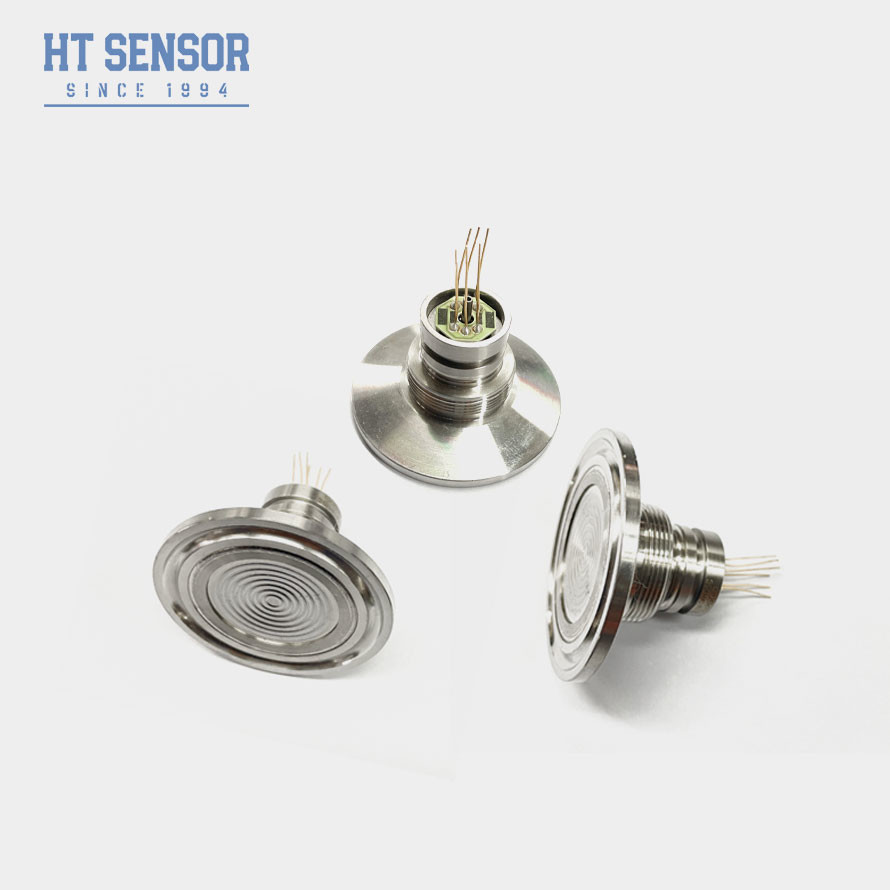

HT-IQ Sensor de montaje empotrado con abrazadera, transductor de presión de diafragma herméticamente sellado, sensor de presión de silicio
Product Details
| Modelo No.: | Ht-IQ | Rango: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro o 4 alambres | Medio de medición: | AIR y agua y aceite líquidos |
| Diámetro: | 50.4 mm | Producción: | Las emisiones de CO2 de los combustibles fósiles son las siguientes: |
| Fuerza: | 1,5A | Tipo: | Sensor de presión de silicio difundido |
| Material: | Acero inoxidable 316L | Hilo: | 50.4 mm |
| Resaltar |
Sensor montado con el abrazador ajustado,Transductor de presión del diafragma con abrazadera bien sellada,Sensor montado en el diafragma sellado |
||
Product Description
HT-IQ Sensor montado en chorro, abrazadera, abrazadera, transductor de presión del diafragma bien sellado
HT-IQ PiezoresistivoEl silicioSensor de presión
Introducción de un sensor de presión de silicio:
El sensor de presión de la pinza utiliza tecnología de llenado de aceite de silicona desechable.El diafragma siente la presión del aceite de silicona se pasa al chip, el circuito de compensación se corregirá para señales eléctricas lineales de señal de presión.Industria vitivinícola y otras industrias sanitarias, generalmente adecuado para medios de medición pueden estar contaminados ocasiones.Flat estructura de sujeción de diafragma, fácil instalación y desmontaje, fácil limpieza.
Características del productocon un sensor de presión de silicio:
- Tecnología avanzada y embalaje de caja de acero inoxidable 316L.
- Compensación de temperatura y corrección cero por circuito de película gruesa.
- Excelente fiabilidad, repetibilidad y estabilidad.
- Enjuague la estructura del diafragma para facilitar su limpieza.
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada: 2,5 KΩ~6 KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ
- Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | |||||
| Rango de medición | Escala (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Se aplicarán las siguientes medidas: | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | ~ 200 g | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C | |||||
| Proyecto de construcción | |
| Dimensión |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6Si hay algún cambio en el pin, consulte la etiqueta del producto.
| Empresa |
| Cuotas de calidad |
.
.
