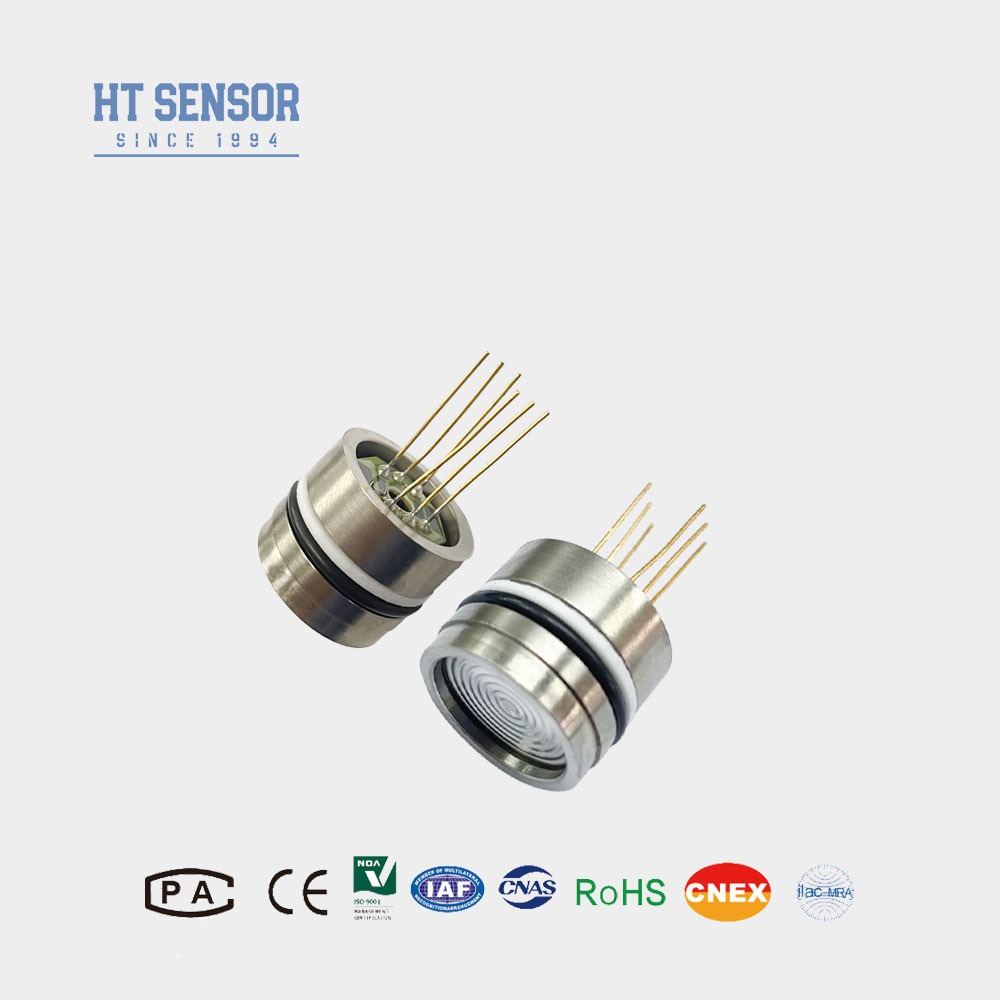

HT19F Diafragma Sensor de presión de silicio Célula de sensor pieoresistivo de acero inoxidable
Product Details
| Material: | 316L | Rango mínimo: | 10kpa |
|---|---|---|---|
| Gama máxima: | 60MPa | Suministrar: | 1,5A |

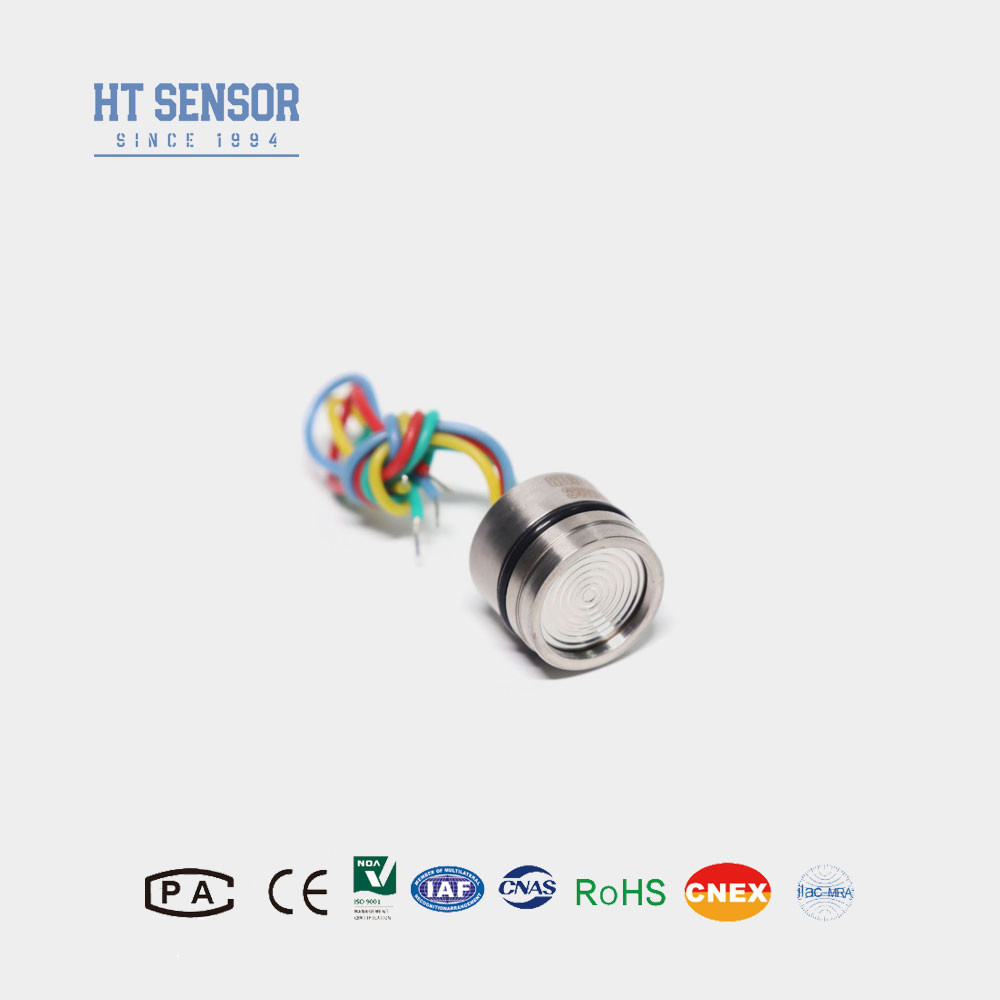

| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT19 | Alto: | 12 mm |
| Aceite: | Silicio de difusión | Hilo: | NO |
| Resaltar |
Sensor de presión de silicio de diafragma piezorresistivo,Sensor de presión de silicona con diafragma de acero inoxidable,Sensor piezorresistivo de células |
||
Product Description
HT19F Sensores de presión de silicio de piáfragma
HT19F Presión de silicioSensor de la misma
Introducción del sensor de presión de silicio:
HT19F sensor de presión de silicio piezorresistivo, el componente principal es un elemento de detección de silicio difuso de alta estabilidad.Encapsulación del sensor mediante presión de aceite de silicona desde el diafragma de acero inoxidable de 316 l hasta el elemento de detecciónEl sensor de presión piezoresistivo utiliza un chip de presión de silicio de alta estabilidad y alta precisión, el uso de un diseño de tensión optimizado de la base sinterizada, SMT, unión de alambre de oro,soldadura de diafragmas, recubrimiento de alto vacío, eliminación de la tensión del ciclo de presión, envejecimiento a alta temperatura, compensación de temperatura y otros procesos.experiencia en producción e innovación técnica, los productos tienen una excelente estabilidad y rendimiento, ampliamente reconocidos por los usuarios.
Características del productosensor de presión de silicio:
- Rango de medición amplio: 0~10KPa~100Mpa
- Unidad de detección de silicio piezorresistiva
- Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
- Montura de anillo O
- Alta precisión y estabilidad.
Aplicaciones con un diámetro de diámetro superior a 20 mm,:
- Presión de medición de gases y líquidos
- Explotación del petróleo
- Suministro de agua y calor de la ciudad
- Sistema de control del proceso
- Inspección de aviación y navegación
- Presión hidráulica
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC
Impedancia de entrada:3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ
Resistencia al aislamiento:≥ 100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros de rendimiento: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| Linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Temperatura de funcionamiento | -20 ¢80 | °C | |||
| Temperatura de almacenamiento | - 40 ¢ 125 | °C | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | 28 gramos | ||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | |||||
Dimensión
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Durante el montaje, preste atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad del aire requerida.
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y el daño al núcleo.
5Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6Si hay algún cambio en el pin, consulte la etiqueta del producto.
