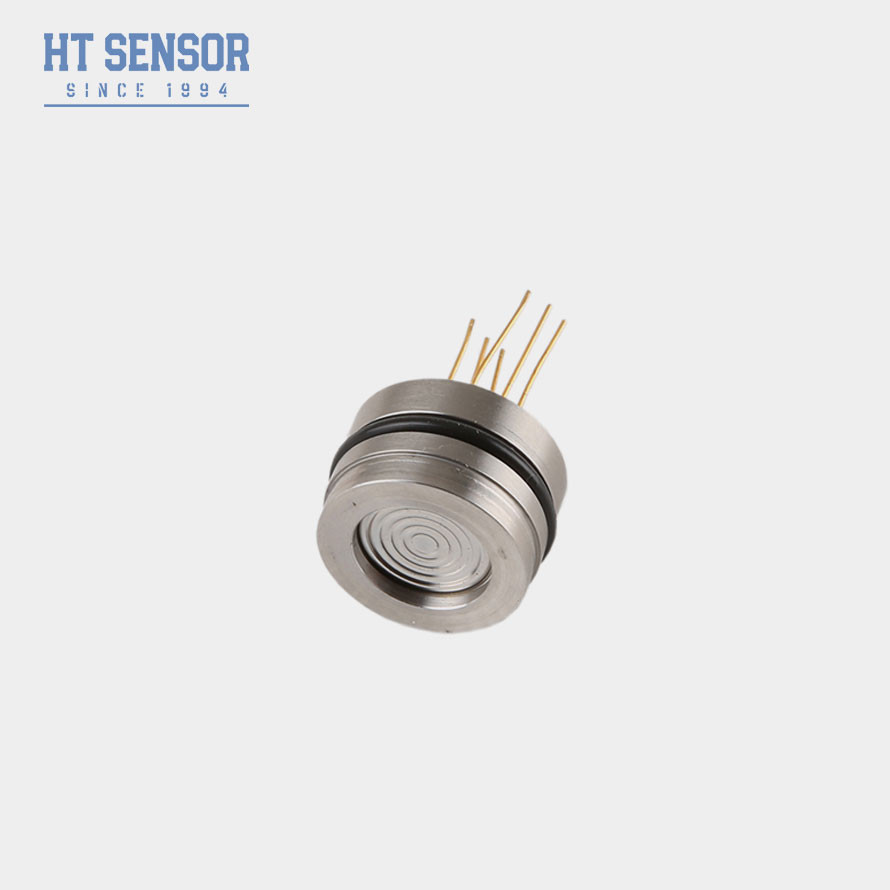

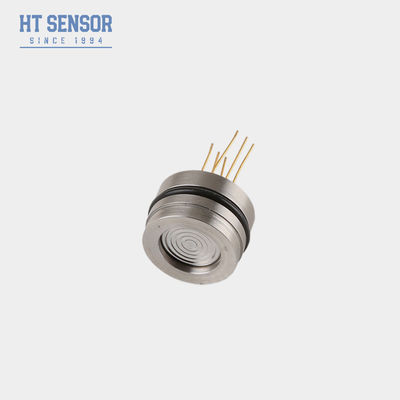

Núcleo del sensor de presión de diafragma de silicio por difusión HT19, sensor de nivel de acero inoxidable 316L
Product Details
| Material: | Acero inoxidable 316L | Rango mínimo: | 10kpa |
|---|---|---|---|
| Gama máxima: | 60MPa | Suministrar: | menos de 2 mA (valor típico 0,4-1,5 mA) |

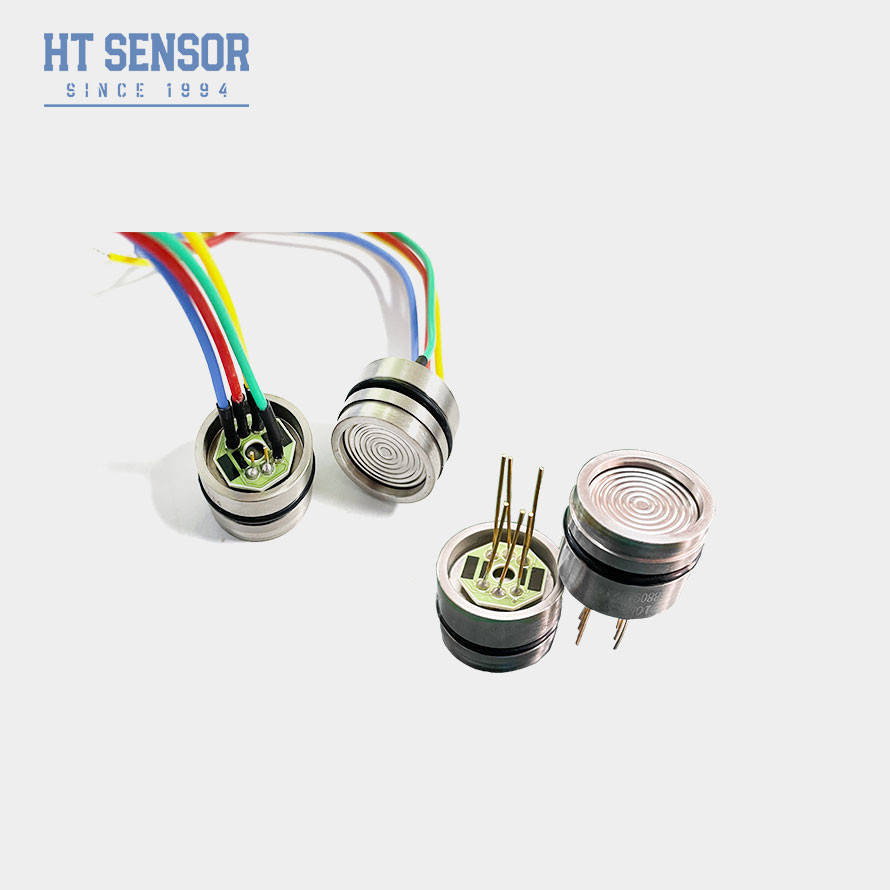

| Producción: | señal mv (0-80mv) | a elección: | alambre del silicón del Cuatro-color |
| Modelo: | HT19 | Alto: | 12 mm / 15 mm |
| Resaltar |
Sensor de presión del diafragma de silicio de difusión,Sensor de presión 316L HT19,Sensor de nivel de acero inoxidable 316L |
||
Product Description
HT19 Sensor de presión del diafragma de silicio de difusión 316L Sensor de nivel de acero inoxidable
HT19 PiezoresistivoEl silicioSensor de presión
Introducción de un sensor de presión de silicio de 15 mm:
Sensor de presión de silicio piezorresistivo HT19, cuyos componentes principales son elementos de detección de silicio con alta estabilidad.El paquete de detección utiliza aceite de silicona para transferir la presión de un diafragma de acero inoxidable de 316L al elemento de detecciónEl efecto piezorresistivo del silicio difuso se utilizó para medir la presión aire-líquido.Es el sensor de silicio más comúnmente utilizado para medir la presión y el precio es también más barato que otros tipos.
Características del productocon un diámetro de diámetro superior a 20 mm,:
- Las mediciones se realizarán en un rango amplio: 0 ~ 10 kpa ~ 60 mpa.
- Sensor de tipo piezorresistivo de silicio.
- Full316LSS, todo titanio o membrana Hastelloy.
- El sello del anillo O.
- Alta precisión y buena estabilidad.
Aplicacionescon un diámetro de diámetro superior a 20 mm,
- Medir la presión de los gases y líquidos compatibles con el acero inoxidable 316L.
- La perforación de petróleo.
- La ciudad tiene agua y calefacción.
- Sistema de control del proceso.
- Inspección de aviación y marina.
- Es hidráulico.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
- Suministro:1.5mADC
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Resistencia al aislamiento:≥ 100MΩ/50VDC
- Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
- Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio:
| Parámetros |
El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | - 20 ~ 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Dimensión
| Consejos para ordenar |
1En el ensamblaje, se debe prestar atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad al aire requerida.
2Durante el montaje de la cáscara, asegúrese de que esté alineada verticalmente y aplique presión uniformemente para evitar que se atasque o dañe la placa de compensación.
3Si el medio de ensayo no es compatible con el diafragma del núcleo y el material de la carcasa (316L), deberán facilitarse instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5. Mantenga el puerto de presión del núcleo de presión del medidor abierto a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo de presión del medidor.
6. Si hay algún cambio en el pin, consulte la etiqueta de envío real.
