HT26V 10V sensor de presión de silicio piezorresistivo sensor de diafragma núcleo OEM
Product Details
| Modelo No.: | El artículo 4 se sustituye por el siguiente: | Tipo de señal de salida: | 10 mV/V analógicos |
|---|---|---|---|
| Fuerza: | 5-10VCC | Material: | acero inoxidable |
| Medio de medición: | Gas y líquido | Diámetro: | 19 mm |
| Alto: | OEM | Paquete de transporte: | Caja de cartón |
| Tipo: | Sensor de presión de silicio | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión de silicio piezorresistivo de diafragma,Sensor de presión de silicio piezorresistivo OEM,Sensor de diafragma OEM |
||
Product Description

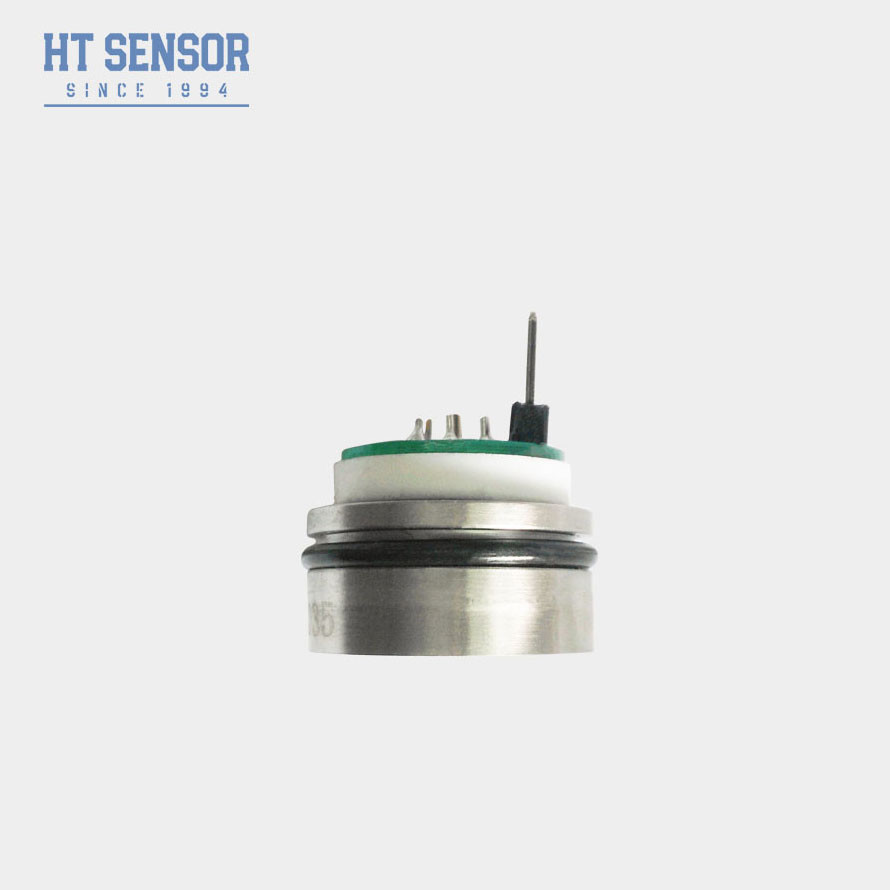

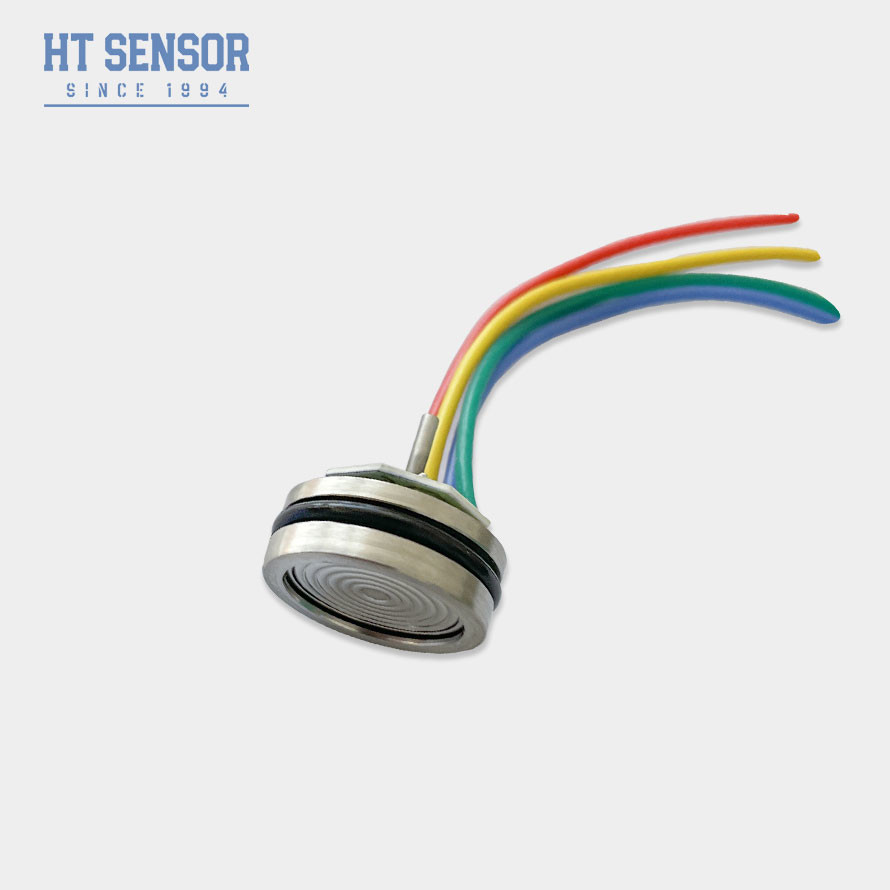

HT26V Sensor de presión piezorresistivo de silicio con diafragma OEM
Sensor de presión piezorresistivo de silicio HT26V
Introducción del sensor de presión de silicio:
El sensor de presión de silicio HT26V es un tipo piezorresistivo, cuyo núcleo es la propagación de los componentes de cristal de silicio altamente estables. La diferencia de presión del medio medido se transfiere al diafragma de silicio a través de un diafragma de aislamiento 316L y aceite de silicona sellado. Las estructuras personalizadas se fabrican a partir de un diámetro convencional de 19 mm y están altamente personalizadas, con piezas de acero inoxidable disponibles a partir de 7 mm. Fuente de alimentación de voltaje constante de 5-10 V, salida regular. El sensor de presión HT26V está equipado con juntas tóricas, utilizadas para el sellado de presión, instalación conveniente.
- Fuente de alimentación de voltaje constante y señales estándar de salida.
- Alta fiabilidad, buena estabilidad.
- La altura es de 7 mm y se pueden personalizar varias estructuras.
- Adecuado para petróleo, productos químicos, metalurgia, energía eléctrica, hidrología y otros sitios de procesos industriales.
- Utilizado en la industria naval y aeronáutica.
- Adecuado para sistemas de control hidráulicos y neumáticos.
- Utilizado para aplicaciones de control de procesos.
- Fuente de alimentación: ≤10VCC
- Salida de voltaje de modo común: 50% de la entrada (típico)
- Impedancia de entrada: 4KΩ~20KΩ
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano y conectores de clavijas.
| Parámetros de rendimientodel sensor de presión de silicio: | |||||
| Rango de medición | Manómetro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Típ. | Máx. | Unidad | |||
| No linealidad | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidad | 0.05 | 0.1 | %F.S | ||
| Histéresis | 0.05 | 0.1 | %F.S | ||
| Salida de desplazamiento cero | 0±1 | 0±2 | mV | ||
| Salida a escala completa | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Deriva de temperatura de desplazamiento cero | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de funcionamiento | -20~80 | ºC | |||
| Temperatura de almacenamiento | -40~125 | ºC | |||
| Sobrecarga admisible | 3 veces la escala completa | ||||
| Presión de ruptura | 5X la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S/Año | |||
| Material del diafragma | 316L | ||||
| Resistencia de aislamiento | ≥200MΩ 100VCC | ||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g, 11ms | ||||
| Tiempo de respuesta | ≤1ms | ||||
| Junta tórica | Caucho de nitrilo o caucho de flúor | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~25g | ||||
| Los parámetros se prueban en las siguientes condiciones: Voltaje constante de 10 V y temperatura ambiente de 25ºC | |||||

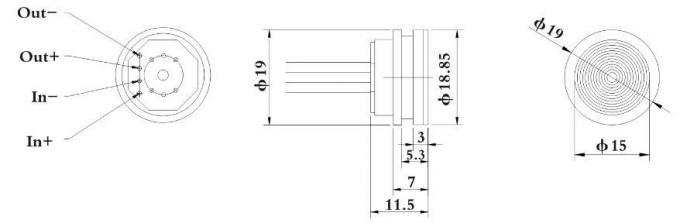

| Construcción del contorno | |
| Tubo de presión <3.5MPaS |
|
| Normal ≥3.5MPaS <40MPaS |
|

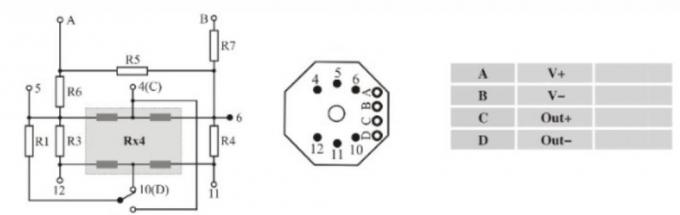

| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para pedidos |
| FQA |
.
.
| empresa |
