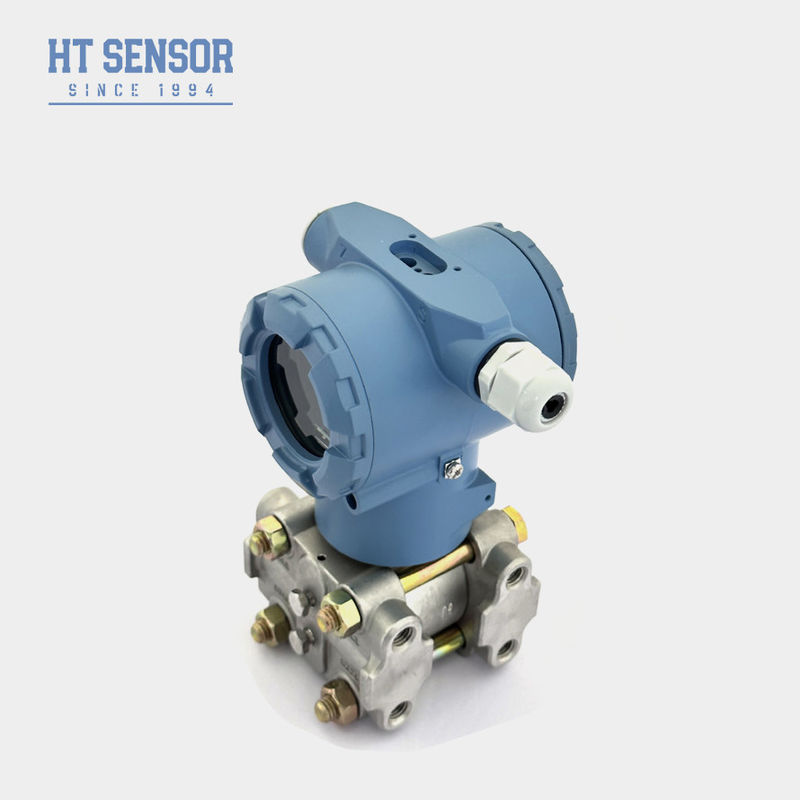

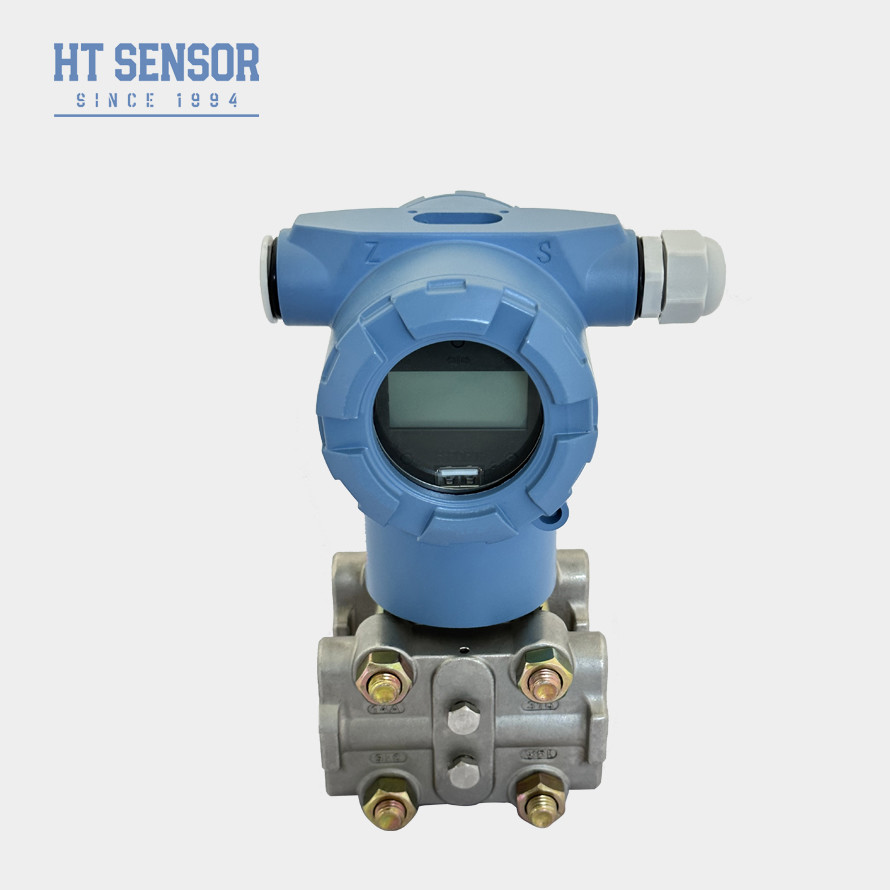

4-20mA con HART Transmisor de presión diferencial Sensor de nivel de indicador capacitivo
Product Details
| Modelo no.: | Las demás: | Fuente de alimentación: | 15 ~ 42VDC |
|---|---|---|---|
| Peso: | 3.6Kg | Estabilidad: | +-0,2% F.S./Año |
| Tipo de presión: | Presión diferencial | Especificación: | 500pa~2000kpa |
| El tipo: | Sensor de presión diferencial capacitiva | Medium de medición: | Gas y líquido |
| grado de precisión: | 00,1% | Clasificación de propiedad intelectual: | ip65 |
| Resaltar |
transmisor de presión diferenciada 20mA,transductor de presión diferenciada,Sensor de indicador capacitivo Transmisor de presión diferencial |
||
Product Description
Introducción del transmisor de presión diferencial capacitivo :
Transmisor de sensor de presión diferencial capacitivo HT3351, la diferencia de presión o la diferencia de presión para cambiar el valor de capacitancia del sensor, la señal analógica resultante a través de la conversión AD, en una señal digital enviada al microprocesador. Después del cálculo y procesamiento del microprocesador, la señal digital de salida se envía al circuito de control de corriente después de la conversión digital a analógica, y se convierte en una salida de señal de corriente analógica de 4 ~ 20mA. Para la medición de líquidos y gases de rango pequeño.
Características del producto del transmisor de presión diferencial capacitivo:
1. El transmisor adopta un diseño de estructura de acero inoxidable, estructura compacta, fácil instalación.
2. Después de una estricta compensación de temperatura y selección de envejecimiento, para garantizar un rendimiento estable y confiable.
3. La interfaz eléctrica puede elegir enchufable o directamente conectada.
Aplicaciones del transmisor de presión diferencial capacitivo:
1. Adecuado para la medición de la presión diferencial de varios gases o líquidos en tuberías en las industrias del petróleo, química, energía eléctrica, hidrología y otras.
2. Medición de la presión de tuberías y cámaras.
Rango:
| Salida | Salida analógica: dos hilos 4-20mADC |
| Salida digital: dos hilos 4-20mADC y superposición de señal digital variable de acuerdo con HART | |
| Fuente de alimentación | tensión de alimentación 12.5-45VDC |
| Carga límite | Resistencia de carga máxima Rmax en bucle decidida por la tensión de alimentación, ver el siguiente dibujo. El PROTOCOLO HART requiere que la resistencia de carga no sea inferior a 250Ω, no superior a 600Ω |
| Distancia de comunicación | Máx. 1,5 km, la comunicación multidirección puede conectar 15 transmisores inteligentes como máximo. |
| Pantalla | Pantalla digital de 4 dígitos, pantalla LCD de 5 dígitos, tipo puntero. |
| A prueba de explosiones | ExiaIICT5; tipo de supresión de explosión |
| Compensación de cero | Puede transferir positivo o negativo, pero no puede sobrepasar el valor máximo |
| Temperatura | temperatura ambiente -40-85℃ (Cuando se elige LCD: -20-70℃) |
| Temperatura media | -40～104℃ |
| Presión estática y sobrepresión de un solo lado | 3.45KPa (presión absoluta)～31.2MPa (presión manométrica) |
| Humedad relativa | 5～98%RH |
| Tiempo de puesta en marcha | menos de 5 segundos. |
| Cambio de capacidad | Menos de 0.16cm3 |
| Ajuste de amortiguación | 0.20～25 segundos |
| Alarma de mal funcionamiento | Si ocurre un mal funcionamiento, la función de diagnóstico de automatismo emitirá 3.9 o 21.0mA |
| Protección de configuración | Para evitar que los datos se modifiquen aleatoriamente, se puede utilizar software o un interruptor de protección para bloquear los datos del registro |
Principio de funcionamiento del transmisor de presión diferencial capacitivo:
Como se muestra en el principio de funcionamiento, la presión externa o la diferencia de presión causará un cierto cambio en el valor de capacitancia del sensor. A través de la conversión de señal digital, se convierte en una señal de frecuencia y se envía al microprocesador. Después del cálculo del microprocesador, la señal de control de corriente se emite al circuito de control de corriente y se convierte en una salida de corriente analógica de 4-20mA. Al mismo tiempo, el microprocesador es responsable de la interacción y otras acciones (visualización y configuración). El puerto de comunicación para la comunicación digital necesita el puerto especial de nuestra empresa. El módulo HART implementará la comunicación HART del transmisor.
Formas de medicióndel transmisor de presión diferencial capacitivo:
Medición del nivel de fluido:
En la medición del flujo de fluido, los grifos de presión deben romperse en el lado de la tubería del proceso para evitar el sedimento de residuos. Mientras tanto, el transmisor debe montarse al lado o debajo de los grifos de presión, para evitar que las burbujas de aire se descarguen en la tubería del proceso.
FQA:
P1: ¿Es usted una empresa manufacturera?
A1: Somos fabricantes con más de 29 años de experiencia.
P2: Producto personalizado
A2: Ofrecemos servicios de OEM y diseño personalizado.
P3: Garantía de calidad
A3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos de forma gratuita. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje
A4: Los productos generalmente se envían por Express internacional, incluidos UPS, FedEx, DHL e INT para flete prepago, también puede usar su cuenta de envío para cobrar, embalaje de exportación estándar, incluida la certificación de inspección.
P5: Contáctenos
A5: Contamos con un equipo de ventas activo y experimentado para atenderle en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
