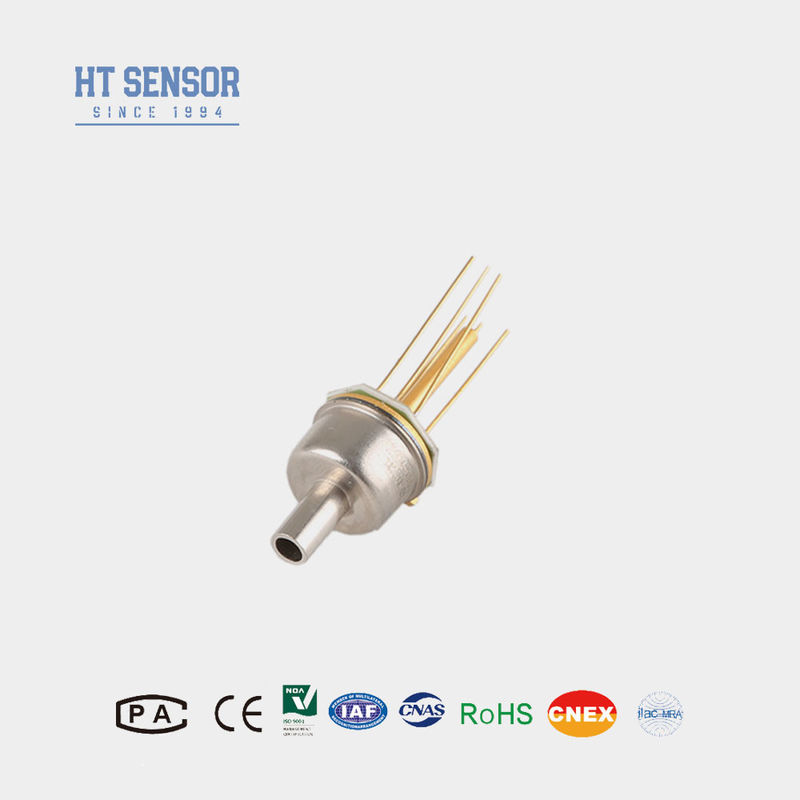

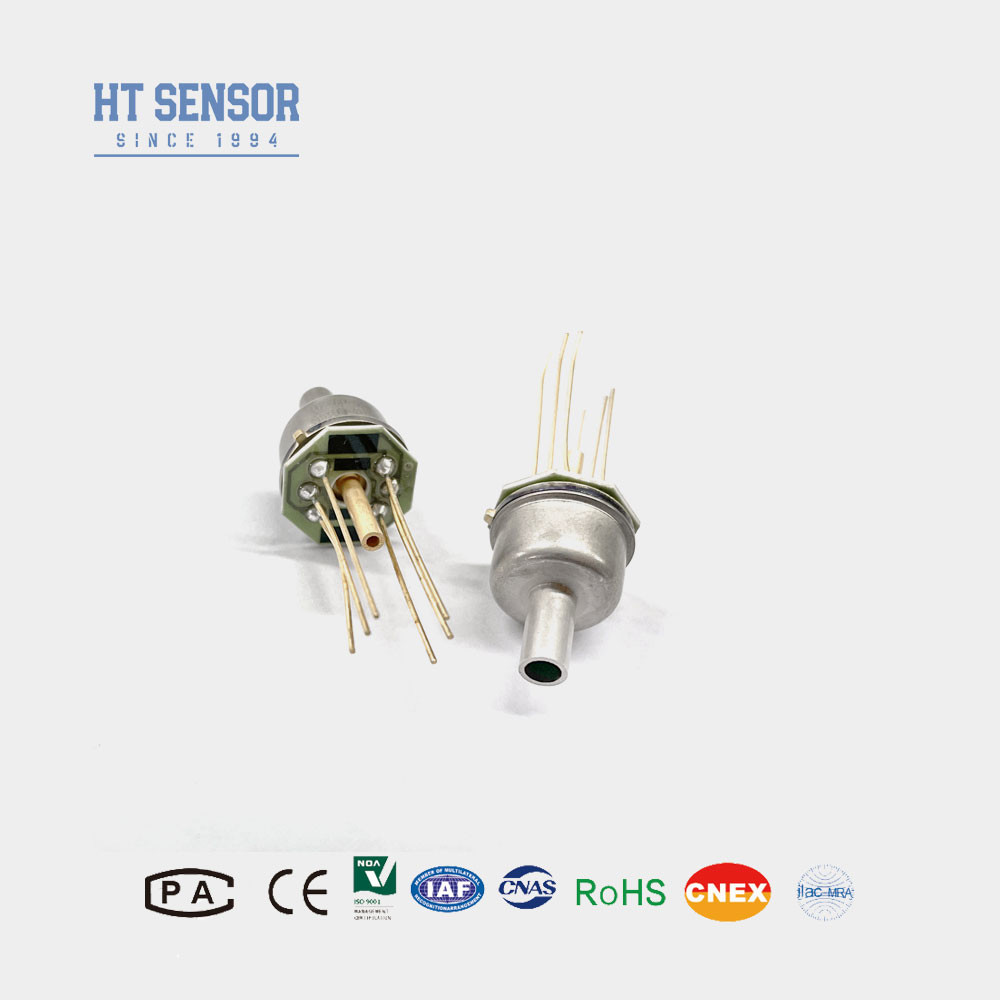

Sensor de presión de silicio de buena estabilidad de 10kpa para medición del sensor de presión de gas no corrosivo seco
Product Details
| Modelo NO.: | HT12 | Tipo de hilo: | TO8 |
|---|---|---|---|
| Tipo de cableado: | Pinos de Kovar recubiertos de oro | Medio de medición: | Aire de gas |
| Rango: | 0-10kpa~1000kpa | Producción: | Señal analógica |
| Fuerza: | 1,5A | Código Hs: | 9026209090 |
| Para: | Transmisor de presión de silicio difuso | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión de silicio no corrosivo,10kpa. |
||
Product Description
Sensor de presión de silicio de buena estabilidad de 10 kpa para la medición de presión de gas seco no corrosivo
El sensor de presión piezorresistivo de silicio HT12 es un elemento de silicio de difusión altamente estable empaquetado utilizando tecnología avanzada de empaquetado TO8. El núcleo sin aceite elimina los errores de perfil y mejora significativamente la estabilidad del rango pequeño, lo que lo hace particularmente efectivo para medir la presión de gas seco no corrosivo.
Características del producto del sensor de presión de silicio:- El rango de medición es amplio, de 0 a 10 KPa a 2 Mpa.
- Alta fiabilidad, buena estabilidad.
- Tecnología de encapsulación TO8.
- Aplicaciones aeroespaciales.
Aplicaciones del sensor de presión de silicio:
- Se midió la presión de gas seco no corrosivo.
- El sistema de control neumático. Aplicaciones médicas de ingeniería biomédica.
- Controles de climatización (HVAC).
- Aviación aeroespacial relacionada con el propósito del experimento.
- Fuente de alimentación: ≤2mA CC (Típico 1,5mA CC)
- Impedancia de entrada: 3KΩ~6KΩ
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: pines Kovar chapados en oro o cables de alta temperatura de 100 mm
| Parámetros de rendimientodel sensor de presión de silicio: | ||||||
| Rango de medición | Manómetro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Rango con TO8 | Mín: 7kpa Máx: 200kpa | |||||
| Típ. | Máx. | Unidad | ||||
| Linealidad | ±0.15 | ±0.3 | %F.S | |||
| Repetibilidad | 0.05 | 0.1 | %F.S | |||
| Histéresis | 0.05 | 0.1 | %F.S | |||
| Salida de compensación cero | 0±1 | 0±2 | mV | |||
| Salida a escala completa | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Deriva de temperatura de compensación cero | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ±1 | %F.S | |||
| Temperatura compensada | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Temperatura de funcionamiento | -20~80 | ºC | ||||
| Temperatura de almacenamiento | -40~125 | ºC | ||||
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de ruptura | 5X la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S/Año | ||||
| Material del diafragma | 316L | |||||
| Resistencia de aislamiento | ≥200MΩ 100VCC | |||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | |||||
| Choque | 100g, 11ms | |||||
| Tiempo de respuesta | ≤1ms | |||||
| Peso | ~12.5g | |||||
| Los parámetros se prueban en las siguientes condiciones: Corriente constante de 1,5 mA y temperatura ambiente de 25°C | ||||||
| Construcción del esquema | |
| Dimensión | |
| Conexión eléctrica y compensación |
|
|
| Consejos para pedidos |
1. Preste atención a la coincidencia del tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida.
2. Durante el montaje, asegúrese de la alineación vertical y aplique una presión uniforme para evitar atascos o dañar la placa de compensación.
3. Mantenga el conducto de aire del núcleo de presión manométrica conectado a la atmósfera y evite que el agua, el vapor de agua o los medios corrosivos entren en las cámaras de presión positiva y negativa del núcleo.
4. Si hay algún cambio en el cable del pin, consulte la etiqueta adjunta al núcleo para una identificación precisa.
| empresa |
| Preguntas y respuestas |
P1: ¿Son ¿ustedes una empresa manufacturera?
R1: Somos fabricantes con más de 29 años de experiencia.
P2: Producto personalizado
A2: Ofrecemos servicios de diseño OEM y personalizado.
P3: Garantía de calidad
A3: Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos sin cargo. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4: Envío y embalaje
A4: Los productos generalmente se envían por Express internacional, incluidos UPS, FedEx, DHL e INT para flete prepago, también puede usar su cuenta de envío para cobrar, embalaje de exportación estándar, incluida la certificación de inspección.
P5: Contáctenos
A5: Contamos con un equipo de ventas activo y experimentado para atenderlo en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el servicio en línea.
