Introducción:

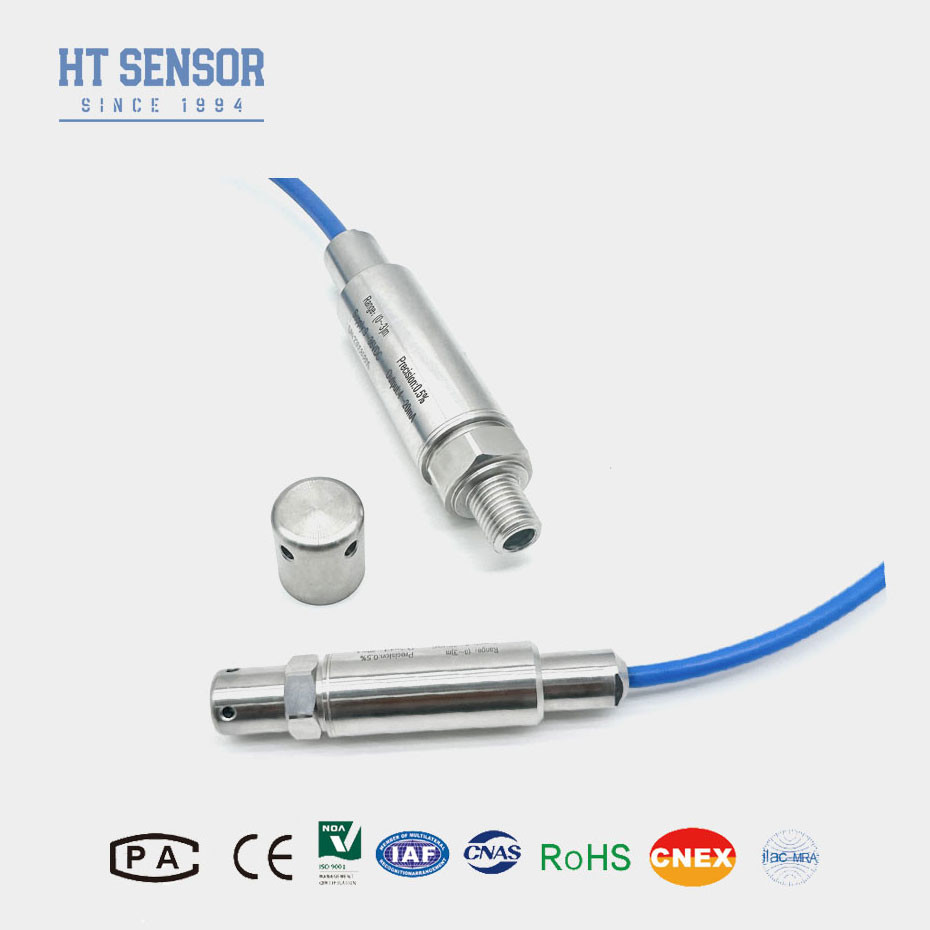

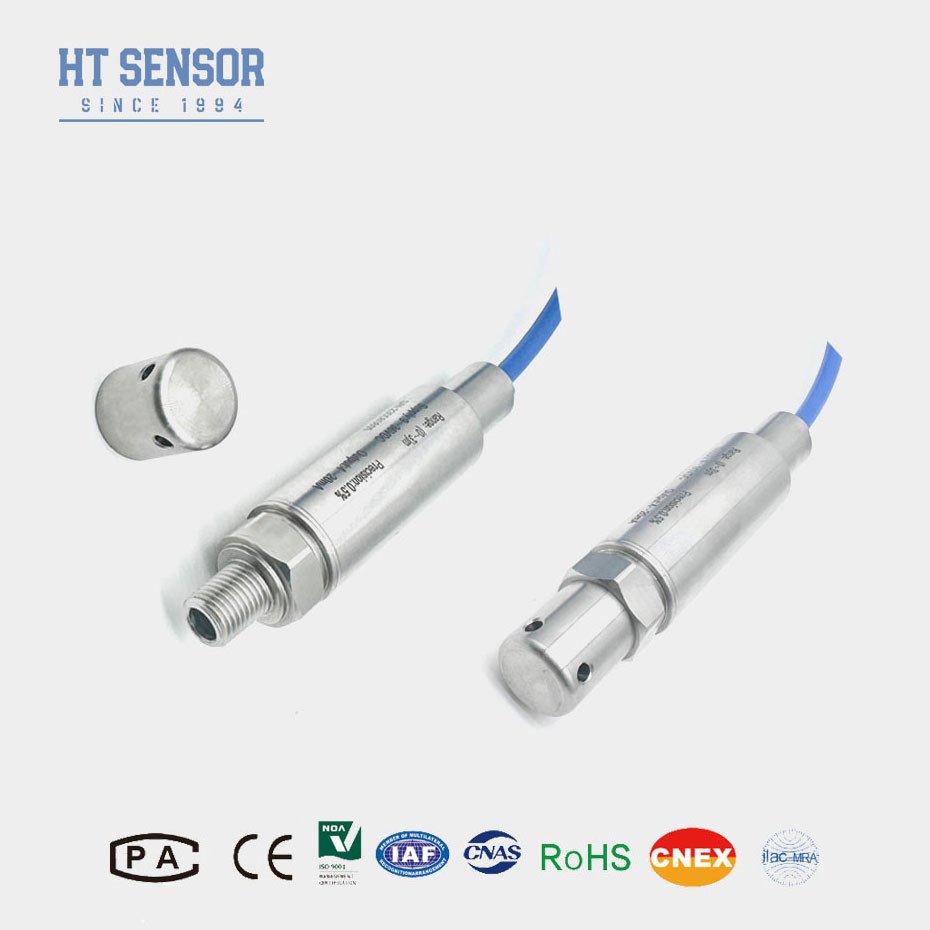

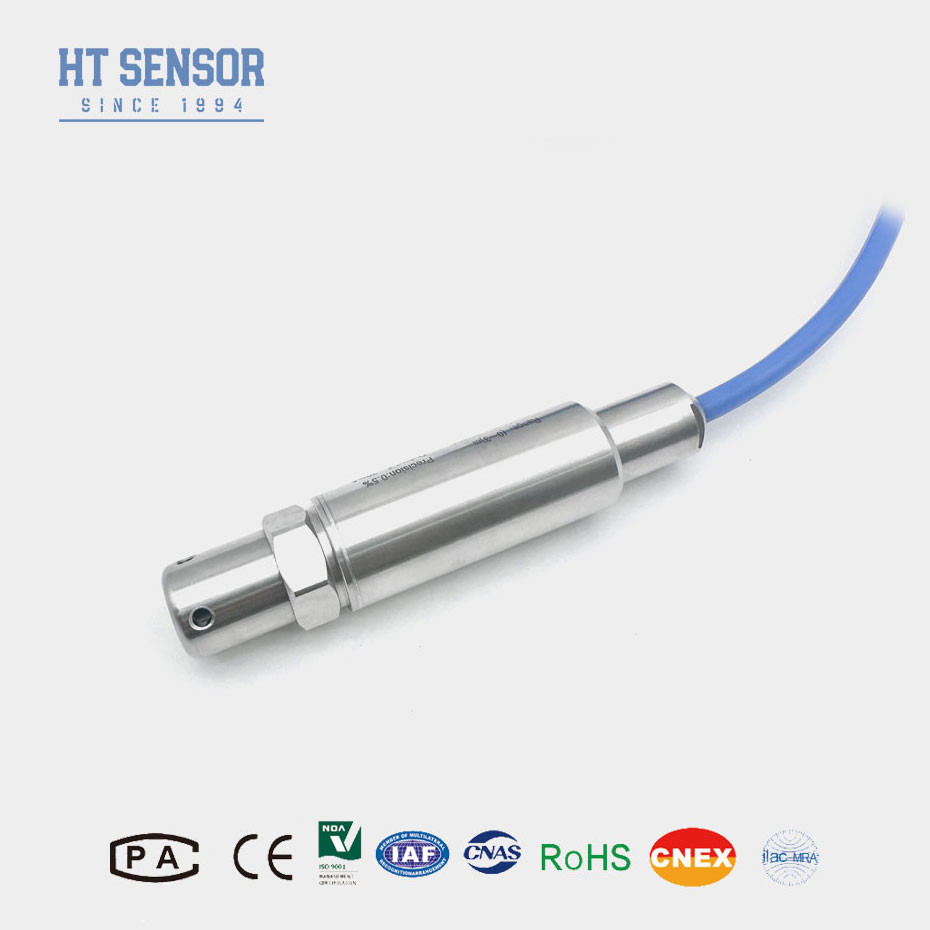

BH93420-Yo... El transmisor de nivel de líquido sumergible está diseñado para una medición precisa y confiable del nivel en una variedad de aplicaciones de líquidos.un sensor piezorresistivo de alta precisiónEste transmisor es ideal para el manejo del agua y las aguas residuales, el procesamiento químico y las aplicaciones industriales de almacenamiento de líquidos.
Características del producto
1.Compensación de temperatura por dígitos: mediciones precisas en un amplio rango de temperaturas.
2Corrección de no linealidad: Una salida lineal que representa con precisión la presión medida.
3. Ajuste de compensación y de la extensión
4- Marcado a prueba de explosión: ExiaIICT6
5- Alta protección: IP68
6. cable de PE o PU
7Temperatura, linealidad, histeresis y repetibilidad para calibración en varios puntos
Aplicacionesde un transmisor de nivel de agua:
1. Compatible con 316LSS, líquidos no corrosivos
2. Monitoreo de los niveles de agua en diversas aplicaciones como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
3- Medición de los niveles de combustible en los tanques de diesel y de combustible
Parámetros de rendimiento:
| Rango de medición |
0 ~ 10m... 400mH2O |
| Sobrecarga |
≤ 2 X de rango nominal |
| Precisión @ 25oC |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
± 0,2% F.S/año (máximo) |
| Desviación de la temperatura del punto cero |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de temperatura a escala completa |
Las medidas de ensayo deben ser tomadas en función de las condiciones del ensayo. Las condiciones de ensayo de los equipos de ensayo deberán cumplirse en el momento en que se produzca el ensayo. |
| Temperatura de compensación |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamiento |
-20 a 80 oC |
| Temperatura de almacenamiento |
-30 ~ 100oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
1Cr18Ni9Ti |
| Material del diafragma |
Acero inoxidable 316L |
| Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones |
ExiaIICT6 |
| Calificación de protección |
Protección IP67, IP68 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,3 kg (sin el cable) |
| Material del cable |
Polietileno, poliuretano |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 el alambre |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 el alambre |
Consejos para ordenar:
Al considerar la compra de transmisores de presión de silicio difuso, es crucial evaluar varios factores para garantizar que el producto seleccionado cumpla con sus necesidades específicas de aplicación.A continuación se muestra una guía completa para ayudarle a través del proceso de pedido
1Asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
2. Debe especificarse la densidad del medio medido.
3Para interferencias electromagnéticas o de radiofrecuencia, por favor proporcione detalles a nuestra empresa e indique en el pedido.
4Para garantizar el funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5Compatibilidad de los materiales
Material de la carcasa y del cable: Asegúrese de que los materiales utilizados en el transmisor (por ejemplo, acero inoxidable, PVC, PTFE) sean compatibles con el líquido que se mide.especialmente si se trata de sustancias corrosivas o agresivas.
| El orden Guía: |
| BH93420 |
Código |
Proyecto de construcción |
| |
Yo... |
Transmisor de presión |
| |
Rango de medición |
0 ~ 10m... 400mH2O |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
Se trata de un sistema de seguridad. |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
| |
Código |
El material |
| 01 |
Acero inoxidable 304 |
| 02 |
Acero inoxidable 316L |
| |
Código |
Material del cable |
| C1 |
El PE |
| C2 |
De poliuretano |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5~7 días laborables para los modelos estándar.
5P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
