Transmisor de sensor de presión industrial de alto rendimiento para varios transmisores de presión
Product Details
| Modelo No.: | Se aplicarán las siguientes medidas: | fuente de alimentación: | 24 VCC |
|---|---|---|---|
| No hay: | 4-20mA o RS485 y demás | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Rango: | 0-35kpa~20Mpa | Tipo de estructura: | Sensor del transmisor del diafragma |
| Medio de medición: | líquido de alta temperatura | Grado de precisión: | 0.5% |
| departamento: | DN25-DN50 -DN100 y demás | Personalización: | OEM |
| Resaltar |
Sensor de presión industrial de alto rendimiento,Varios tipos de presión Sensor de presión industrial,Transmisor de sensores de presión industriales |
||
Product Description
Transmisor de sensor de presión industrial de alto rendimiento para varios tipos de presión
BP93420-IIIF Transmisor de presión
Introducción de Transmisor de sensor de presión industrial:

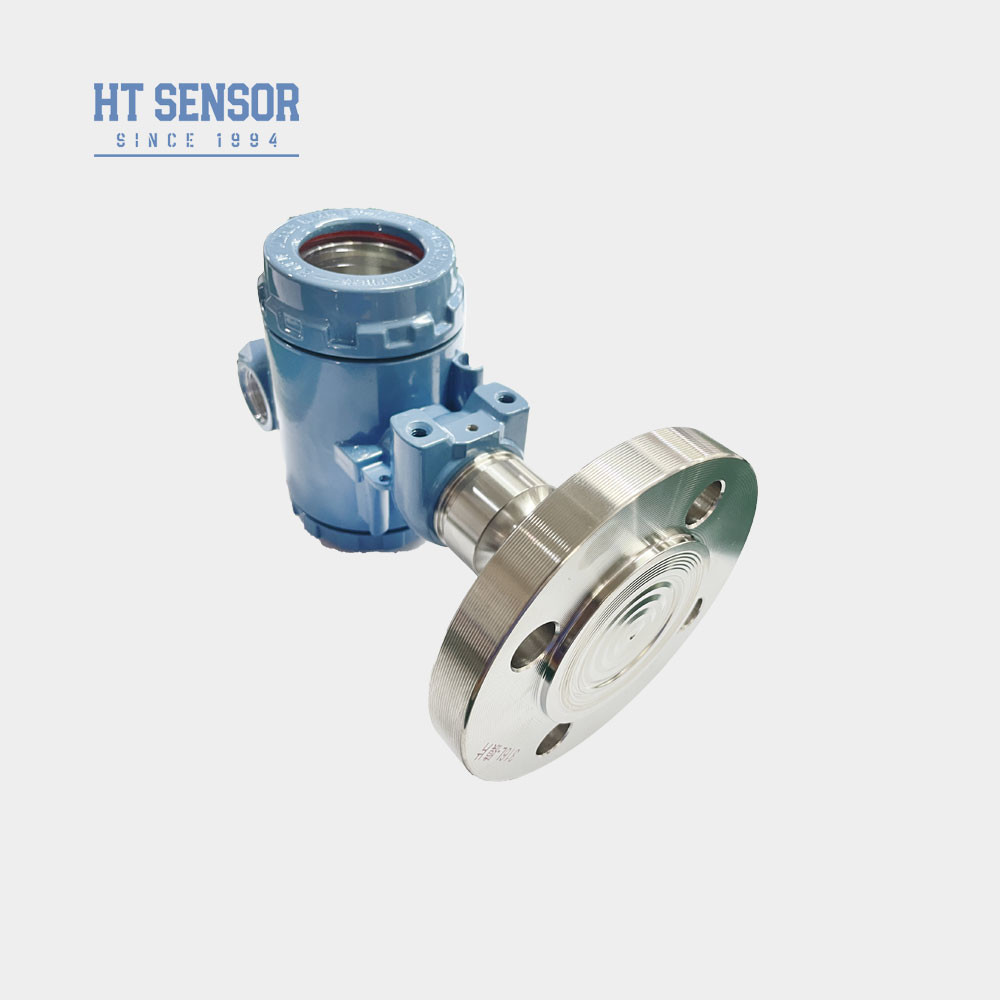

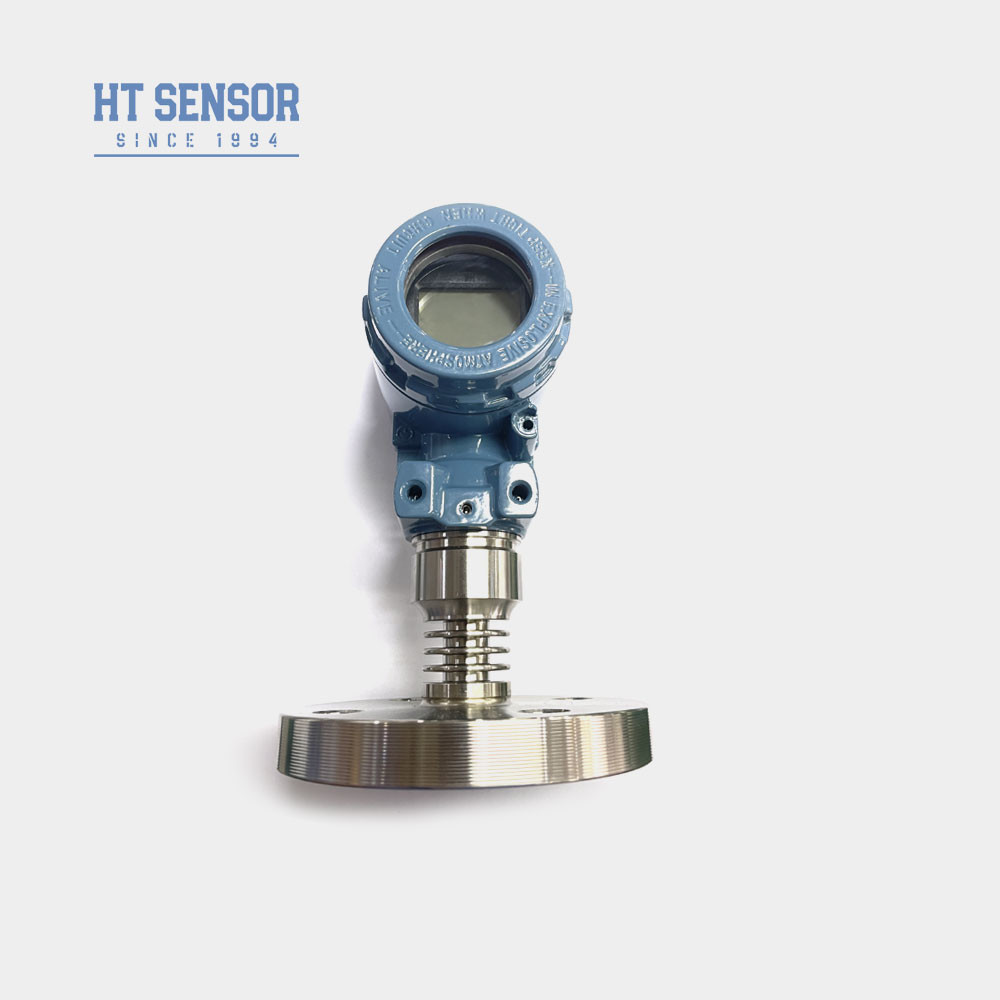

El transmisor de presión BP93420-III-F utiliza el núcleo relleno de aceite de película resistiva de silicio de la serie HT como elemento de medición de señal. Su conexión de proceso implica la soldadura directa de un diafragma de aislamiento 316L y una brida a juego, lo que garantiza una medición precisa de la presión. El disipador de calor personalizado está diseñado para adaptarse a entornos de alta temperatura. Dentro de la carcasa de acero inoxidable, el circuito de procesamiento de señal convierte la señal del sensor en una señal de salida estándar. Se han realizado pruebas rigurosas y cribado de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y confiable del transmisor.
| Parámetros de rendimiento de Transmisor de sensor de presión industrial | |
| Rango de medición | -100kPa…0kPa ～ 35kPa…20MPa |
| Tipo de presión | Presión manométrica, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25℃ | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidad e histéresis | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidad a largo plazo | ±0,1%F.S/Año(Típ.) ±0,2%F.S/Año(Máx.) |
| Deriva de temperatura del punto cero | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Deriva de temperatura a escala completa | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70℃(≤10mpa,personalizable) |
| Temperatura de funcionamiento | -20℃~80℃ |
| Temperatura de almacenamiento | -40℃~120℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Grado de protección | IP65 |
| Junta tórica | Caucho de flúor |
| Peso | ~4kg |
Características del producto de Transmisor de sensor de presión industrial:
- 1. Amplio rango de medición, varias opciones de interfaz de presión
- 2. Diversas opciones de señal de salida
- 3. Cero y escala completa ajustables
- 4. Alta precisión, múltiples conexiones de proceso estériles
Aplicaciones de Transmisor de sensor de presión industrial:
- Adecuado para medir gases y líquidos no corrosivos con 316L.
- Industrias médicas, biofarmacéuticas y de higiene alimentaria para el procesamiento estéril.
- Se utiliza en las industrias del papel y la química, así como para el nivel de aguas residuales y bebidas.
| Señal de salida of Transmisor de sensor de presión industrial | Tensión de alimentación | Tipo de salida | |
| 4~20mA | 12~30VDC | 2 hilos / 3 hilos |
2/3/4 hilos |
| 0/1~5V |
| Consejos de pedido of Transmisor de presión industrial |
- 1. Asegúrese de la compatibilidad: al seleccionar un producto, confirme si el medio bajo prueba es compatible con las piezas de contacto del producto.
- 2. Productos a prueba de explosiones: Tenga en cuenta que los productos cumplen con el certificado de seguridad intrínseca a prueba de explosiones es CNEX.
3. Protección contra rayos: Para garantizar un funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
4. Este producto se entrega sin cable, si es necesario, puede comunicarse con el personal de ventas e indicarlo en el pedido.
5. Requisitos especiales: En caso de fuertes vibraciones, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia y otros requisitos especiales, infórmelo e indíquelo en el pedido.
| Guía de pedidos de Transmisor de sensor de presión industrial | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| IB | Transmisor de presión general | IX | Transmisor de presión con pantalla | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión general/con pantalla industrial | |||||
| IF | Transmisor de presión a prueba de humedad | IIE/IIIE | Transmisor de presión general/con pantalla | |||||
| IN | Transmisor de presión dedicado a aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| IQ/IQT | Diafragma grande/Transmisor de presión de alta temperatura | |||||||
| Rango de medición | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellado | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas frecuentes :
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el período de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
