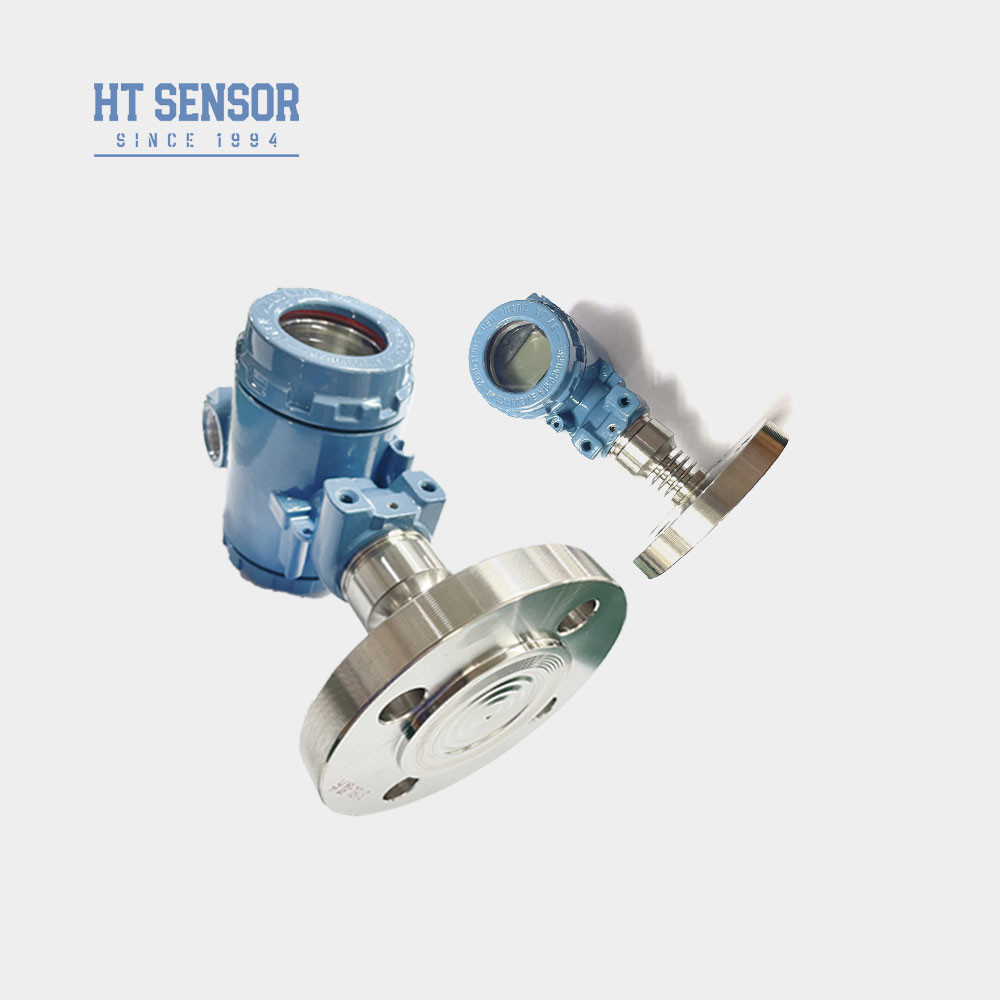

Transmisor de presión de brida de alta temperatura con pantalla para aplicaciones industriales
Product Details
| Modelo NO.: | Se aplicarán las siguientes medidas: | Fuente de alimentación: | La velocidad máxima de la señal será de 24 VDC (12-32 VDC). |
|---|---|---|---|
| No hay: | 4-20mA RS485 | Tipo de presión: | Presión del medidor, absoluta, sellada |
| Rango: | 0-35kpa~20Mpa | Tipo de estructura: | Transmisor de diafragma de descarga |
| Medio de medición: | alta temperatura líquido o aire | Grado de precisión: | 0.5% |
| Departamento: | DN25 DN50 y demás | Personalización: | Sí |
| Resaltar |
Transmisor de presión con pantalla,Transmisor de presión de las bridas de alta temperatura,Aplicaciones industriales Transmisor de presión de brida |
||
Product Description
Transmisor de presión de brida de alta temperatura con pantalla para aplicaciones industriales
Se aplicarán las siguientes medidas:Transmisor de presión
La introducción deSensor de presión industrial Transmisor:

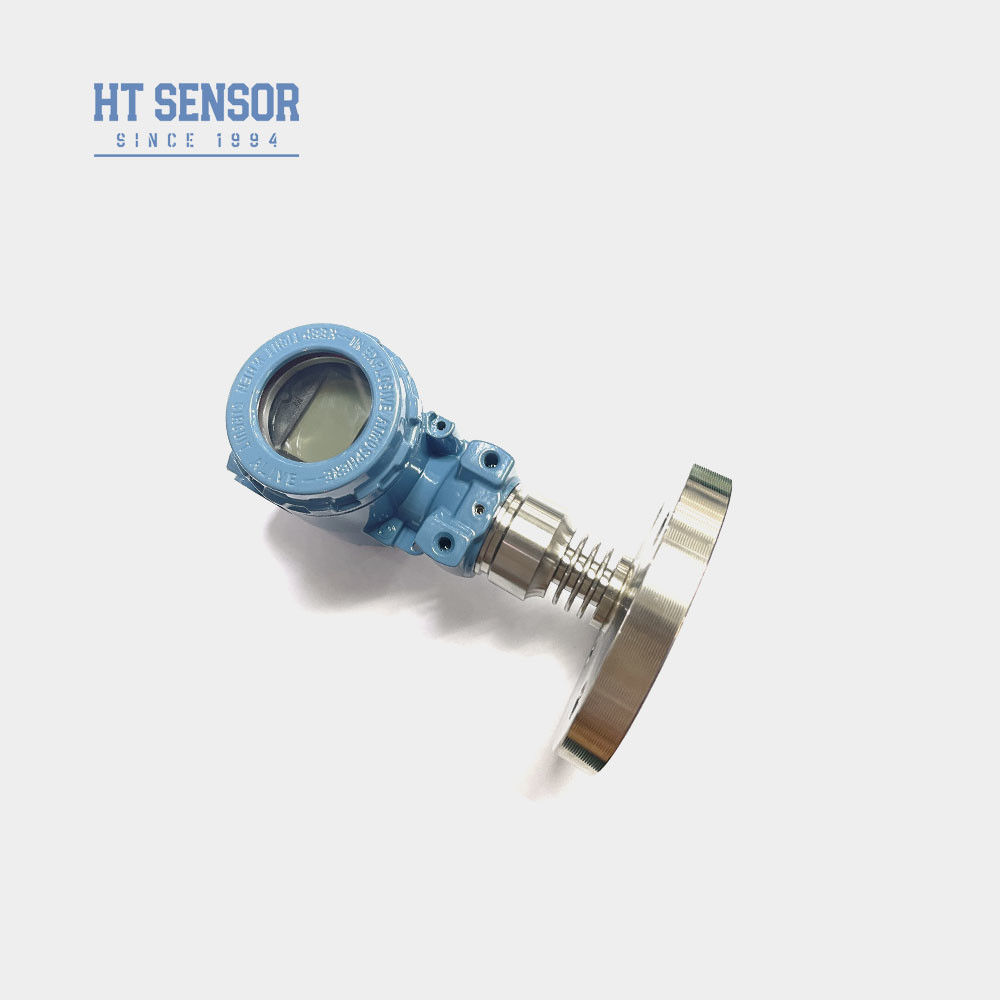

El transmisor de presión de alta temperatura BP93420-IIIF utiliza el núcleo lleno de aceite de película resistiva de silicio de la serie HT como elemento de medición de la señal.Su conexión de proceso cuenta con la soldadura directa de un diafragma de aislamiento 316L y una brida correspondienteEl disipador de calor personalizado está diseñado para adaptarse a ambientes de alta temperatura.el circuito de procesamiento de la señal convierte la señal del sensor en una señal de salida estándar (4-20mA).
| Parámetros de rendimiento deSensor de presión industrial Transmisor | |
| Rango de medición | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Desviación de temperatura a escala completa | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 4 kg |
Características del productoTransmisores de sensores de presión industriales:
- 1. amplio rango de medición personalizado, una variedad de opciones de interfaz de presión
2. Una variedad de opciones de señal de salida
3. Botón ajustable cero y escala completa
4Alta precisión, conexión de procesos asépticos múltiples
Las aplicaciones deTransmisores de sensores de presión industriales:
- Apto para la medición de gases y líquidos no corrosivos de 316L.
- Se utiliza para el procesamiento aséptico en industrias médicas, biofarmacéuticas, de higiene alimentaria y otras.
- Se utiliza en las industrias del papel y química, así como en los niveles de aguas residuales y bebidas.
| Señales de salidafTransmisores de sensores de presión industriales | Válvula de alimentación | Tipo de salida |
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Consejos de pedidofTransmisores de presión industriales |
- 1Verificación de la compatibilidad: al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con la parte de contacto del producto.
- 2.El diafragma es un componente importante, no dañe la deformación del diafragma.
- 3Protección contra rayos: Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el lugar y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
- 4. Opciones de cable: La longitud predeterminada del cable es cero y hay tres materiales de cable para elegir.Si se requiere un material de cable diferente, por favor especifíquelo en el formulario de pedido.
- 5.Requisitos especiales: En caso de vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o RF fuerte y otros requisitos especiales, informe e indique en el pedido.
| Guía de pedidos deSensor de presión industrial Transmisor | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| IB | Transmisor de presión general | 9o de junio | Muestra el transmisor de presión | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Si | Transmisor de presión a prueba de humedad | IIE y IIIE | Transmisor de presión general/de pantalla | |||||
| En el | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande | |||||||
| Rango de medición | - 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20 mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por su alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con el soporte de instrucción remota en línea
