Transmisor de presión industrial con brida y alta temperatura con pantalla para control de procesos industriales Sensor de presión
Product Details
| Modelo NO.: | Se aplicarán las siguientes medidas: | Fuente de alimentación: | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de l |
|---|---|---|---|
| No hay: | 4-20mA | Tipo de presión: | Presión del medidor, absoluta, sellada |
| Rango: | 0-35kpa~20Mpa | Tipo de estructura: | Transmisor de sensores de diafragma de descarga |
| Medio de medición: | alta temperatura líquido o aire | Grado de precisión: | 0.5% |
| Departamento: | DN25 DN50 y demás | Personalización: | Sí |
| Resaltar |
Transmisor de presión industrial con pantalla,Transmisor de presión de las bridas de alta temperatura,Transmisor de presión de control de procesos industriales |
||
Product Description

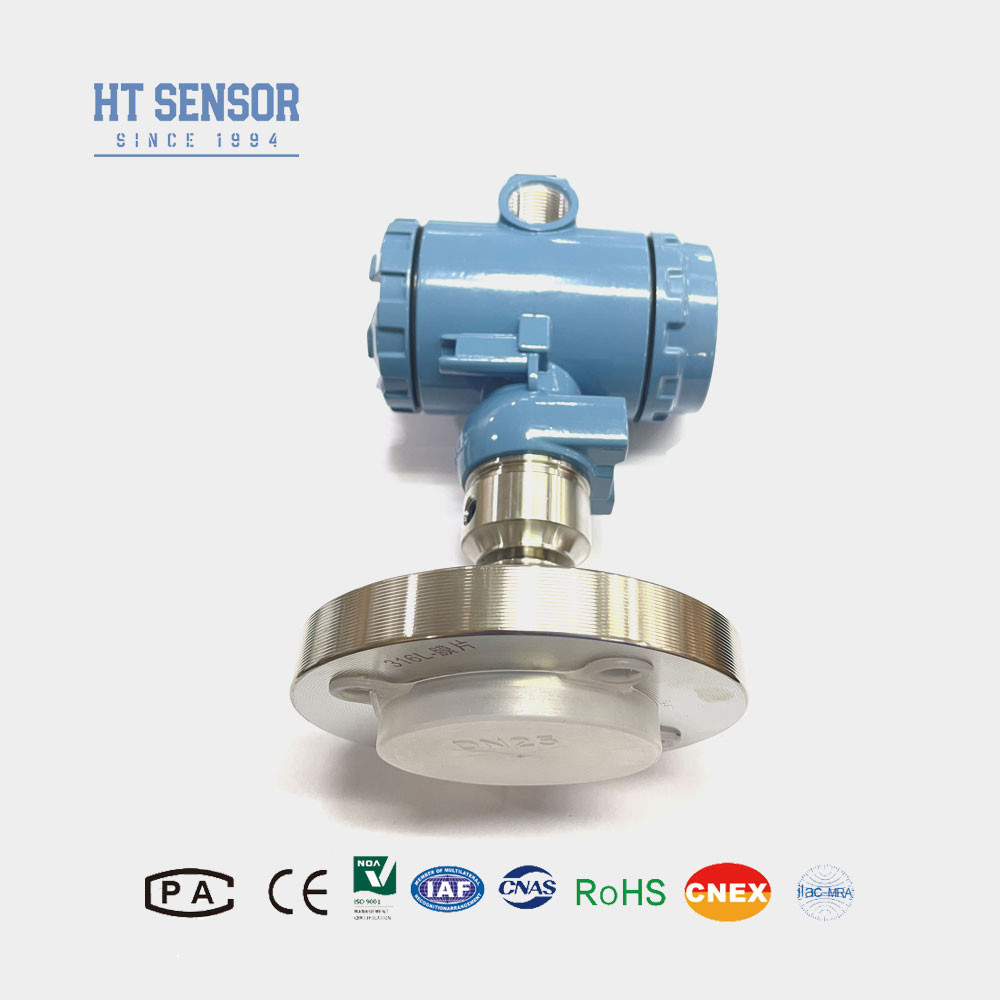

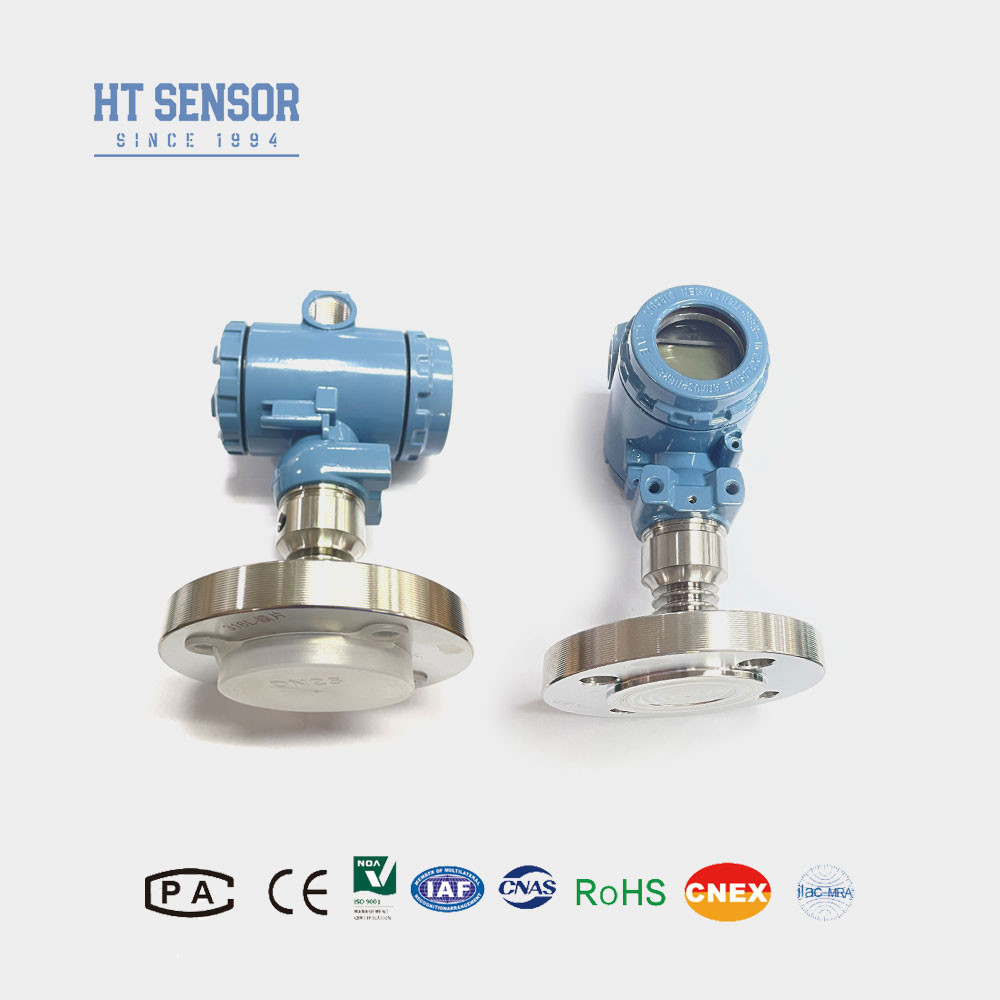

Transmisor de presión industrial de alta temperatura con pantalla para control de procesos industriales
BP93420-IIIF Transmisor de presión
Introducción de Transmisor de sensor de presión industrial:
El transmisor de presión de alta temperatura BP93420-IIIF utiliza el núcleo de película resistiva de silicio de la serie HT lleno de aceite como elemento de medición de señal. Su conexión de proceso presenta la soldadura directa de un diafragma de aislamiento 316L y una brida a juego, lo que garantiza una medición precisa de la presión. El disipador de calor personalizado está diseñado para adaptarse a entornos de alta temperatura. Dentro de la carcasa de acero inoxidable, el circuito de procesamiento de señal convierte la señal del sensor en una señal de salida estándar (4-20 mA).
| Parámetros de rendimiento de Transmisor de sensor de presión industrial | |
| Rango de medición | -100kPa…0kPa ～ 35kPa…20MPa |
| Tipo de presión | Presión manométrica, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25℃ | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidad e histéresis | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidad a largo plazo | ±0,1%F.S/Año(Típ.) ±0,2%F.S/Año(Máx.) |
| Deriva de temperatura del punto cero | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Deriva de temperatura a escala completa | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | 0-70℃(≤10mpa,personalizable) |
| Temperatura de funcionamiento | -20℃~80℃ |
| Temperatura de almacenamiento | -40℃~120℃ |
| Vibración | 10g,55Hz ～ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Grado de protección | IP65 |
| Junta tórica | Caucho de flúor |
| Peso | ~4kg |
Características del producto de Transmisor de sensor de presión industrial:
- 1. Rango de medición amplio personalizado, una variedad de opciones de interfaz de presión
2. Una variedad de opciones de señal de salida
3. Cero y escala completa ajustables con botón
4. Alta precisión, múltiples conexiones de proceso asépticas
Aplicaciones de Transmisor de sensor de presión industrial:
- Adecuado para la medición de gas y líquido no corrosivos 316L.
- Se utiliza para el procesamiento aséptico en las industrias médica, biofarmacéutica, de higiene alimentaria y otras.
- Se utiliza en las industrias del papel y la química, así como en los niveles de aguas residuales y bebidas.
| Señal de salida of Transmisor de sensor de presión industrial | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V |
| Consejos de pedido of Transmisor de presión industrial |
- 1. Verificación de compatibilidad: Al seleccionar el producto, asegúrese de que el medio probado sea compatible con la parte de contacto del producto.
- 2. El diafragma es un componente importante, no dañe la deformación del diafragma.
- 3. Protección contra rayos: Para garantizar un funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
- 4. Opciones de cable: La longitud predeterminada del cable es cero y hay tres materiales de cable para elegir. El material del cable puede ser polietileno a menos que se indique lo contrario. Si se requiere un material de cable diferente, especifíquelo en el formulario de pedido.
- 5. Requisitos especiales: En caso de fuertes vibraciones, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de RF y otros requisitos especiales, infórmelo e indíquelo en el pedido.
| Guía de pedido de Transmisor de sensor de presión industrial | ||||||||
| BP93420XX | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| IB | Transmisor de presión general | IX | Transmisor de presión con pantalla | |||||
| IE | Transmisor de presión de aviación resistente a los golpes | IIC/III | Transmisor de presión general/con pantalla industrial | |||||
| IF | Transmisor de presión a prueba de humedad | IIE/IIIE | Transmisor de presión general/con pantalla | |||||
| IN | Transmisor de presión dedicado para aire acondicionado | |||||||
| IC | Transmisor de presión de alta temperatura | |||||||
| IQ/IQT | Transmisor de presión de diafragma grande/alta temperatura | |||||||
| Rango de medición | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellado | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
