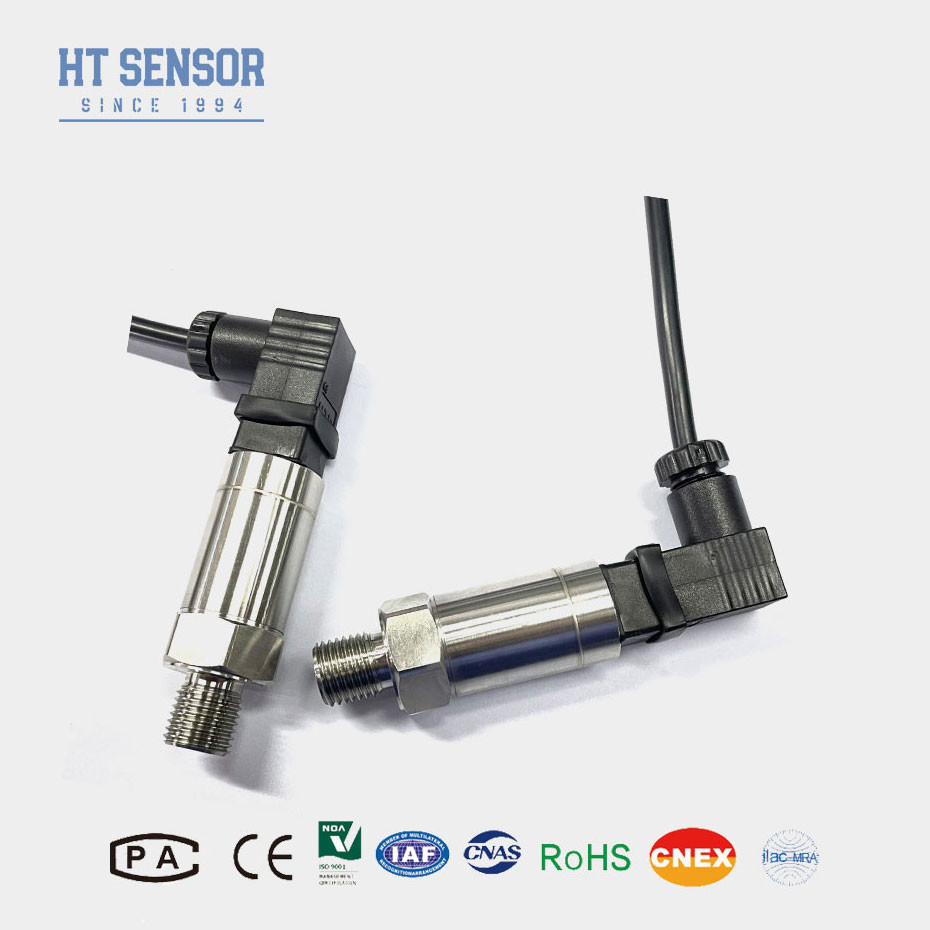

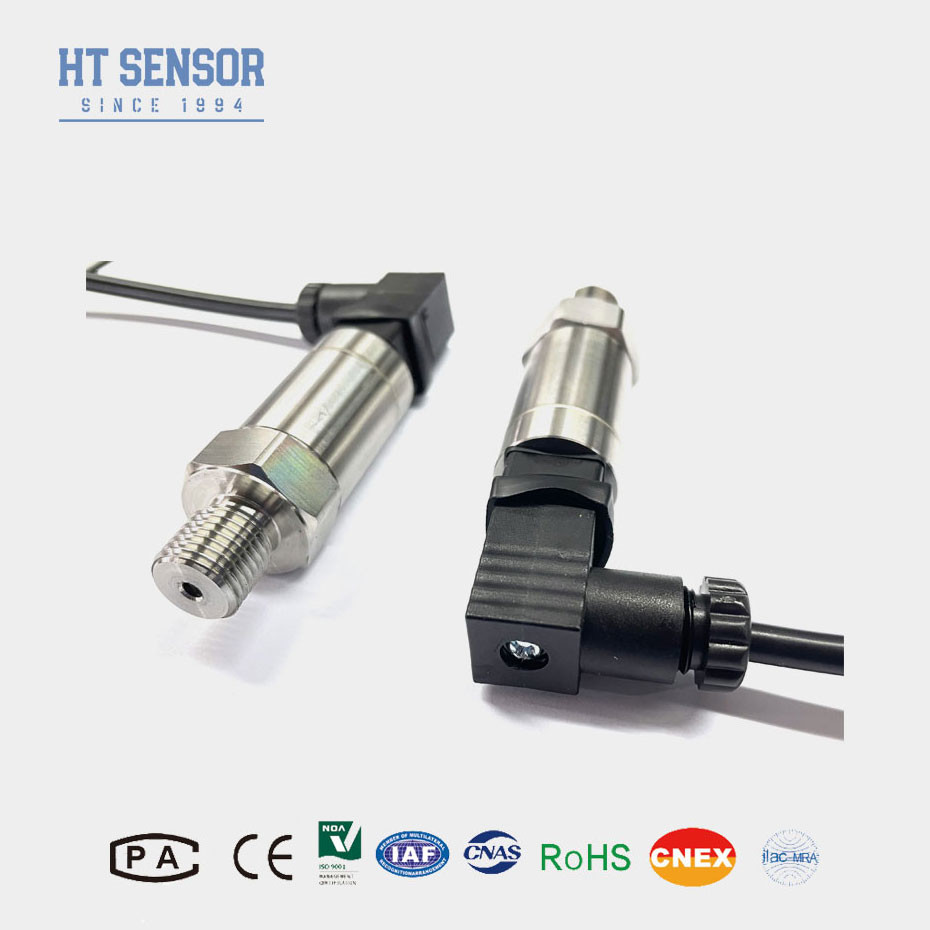

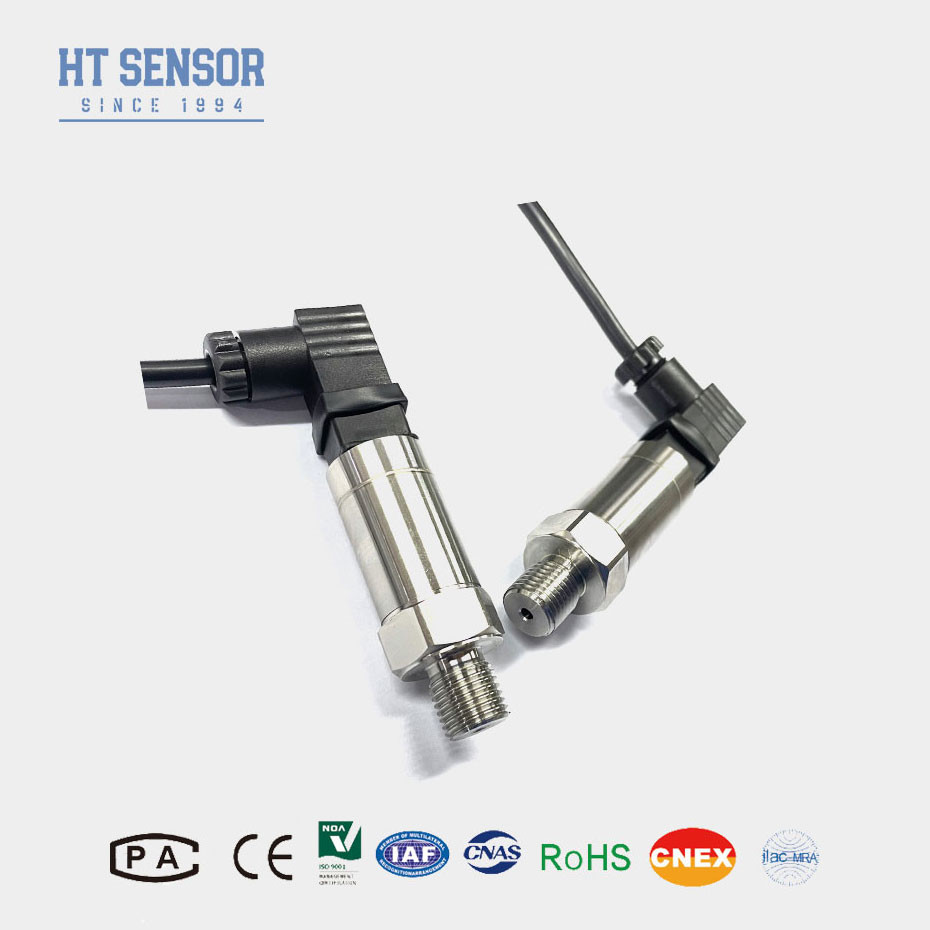

Transmisor de presión BP157TC
Introducción del sensor del transmisor de presión:
El sensor de transmisor de presión BP157TC utiliza el sensor cerámico de la serie Hign quanlity como elemento de medición de la señal.conversión de la señal del sensor en una señal de salida estándarEl producto ha sido sometido a pruebas rigurosas y a pruebas de detección del envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y fiable.
Los transmisores de presión cerámicos, conocidos por su excepcional resistencia tanto a la vibración como a la corrosión, se han convertido en componentes integrales en aplicaciones industriales de medición y monitorización.Su robustez y durabilidad los hacen especialmente adecuados para ambientes hostiles donde los transmisores de presión tradicionales pueden fallar.
Características del producto:
1Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Protección IP65 estructura de acero inoxidable
3. Alta precisión,
4- Es una estructura de acero inoxidable.
Aplicaciones:
1Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2Aplicado en las industrias marítima y de aviación
3Se utiliza en procesos industriales en el lugar, como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
4Utilizado en sistemas de control hidráulico y neumático
Parámetros de rendimiento:
| Rango de medición |
Se aplicarán las siguientes medidas: |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad e histeresis |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo |
± 0,1% F.S./Año (tipo) ± 0,2% F.S./Año (máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Exia IICT6 también |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
- 0,05 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
3 cables |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
Ejemplos de selección:
Consejos para ordenar:
Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos de tipo a prueba de explosión no incluyen cabezas de visualización digital.
3Cuando se ordenen transmisores con pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20 VDC.
4Para garantizar un funcionamiento fiable del producto, se recomienda a los usuarios que instalen dispositivos de protección contra rayos en el lugar y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de manera fiable.
5El rango de temperatura de trabajo nominal del anillo de O de caucho fluoro es de -20oC a 250oC. Cuando la temperatura de funcionamiento del producto es inferior a -20oC, es necesario elegir un sello de anillo de O EPDM.
6La longitud predeterminada del cable es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno.Por favor especifique en el orden.
7Para los requisitos especiales tales como vibración fuerte, fuerza de impacto instantánea, fuerte interferencia electromagnética o de radiofrecuencia, por favor informe a nuestra empresa y especifique en el pedido.
Guía de pedidos:
| BP15X |
Transmisor de presión analógico |
| |
Código |
Proyecto de construcción |
| 5 |
Enchufe de Packard |
6 |
Cable de salida directa sellado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Conector Hirschmann de gran tamaño |
| |
Rango de medición |
Se aplicarán las siguientes medidas: |
0-X) Kpa
o MPa |
¿ Qué es eso? Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
|
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
PG7 |
| B3 |
Cable de salida sellada 1,5 metros |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes:
P: ¿Es usted fabricante?
R: Sí, somos fabricantes de sensores profesionales desde hace más de 29 años!
P: ¿Cuáles son las ventajas de los transmisores de presión cerámicos?
R: Los transmisores de presión cerámicos ofrecen numerosas ventajas, incluyendo alta durabilidad, precisión, amplio rango de presión, estabilidad a temperatura, compatibilidad química, estabilidad a largo plazo, seguridad,la relación coste-efectividadEstas ventajas los convierten en una opción preferida para muchas aplicaciones industriales y ambientales.
P: ¿Cuál es el período de garantía?
Nuestros transmisores de presión vienen con un período de garantía estándar de 2 años desde la fecha de compra. hacer una reclamación de garantía,Por favor, póngase en contacto con nuestro equipo de atención al cliente con su prueba de compra y una descripción detallada del problemaSi es necesario, se le indicará cómo devolver el producto para su evaluación.
