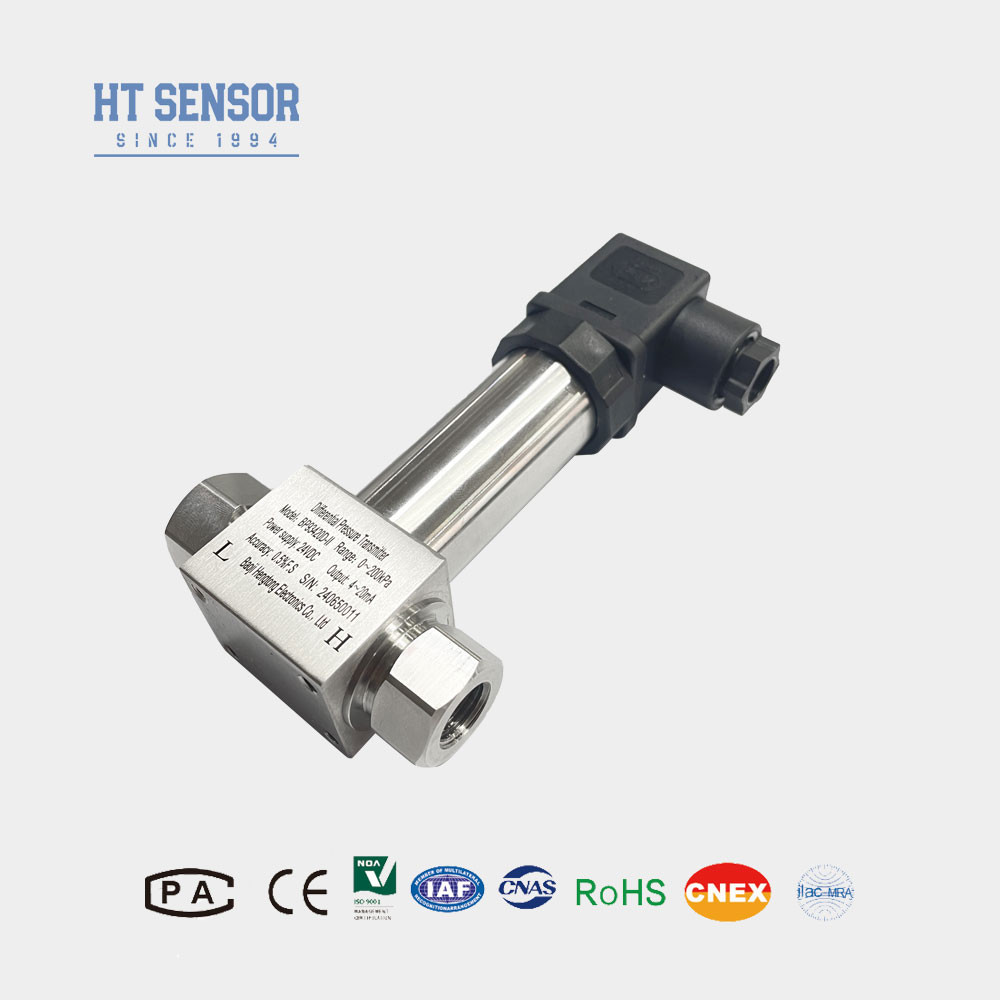

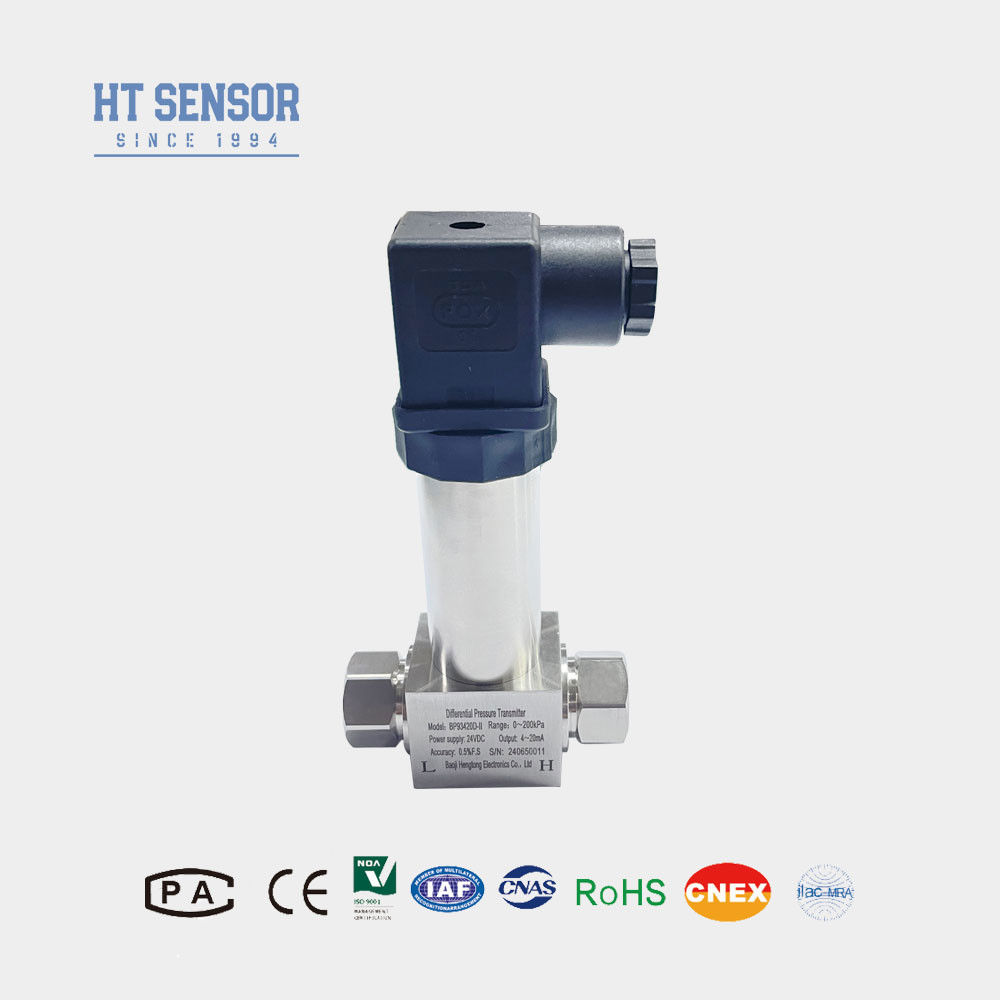

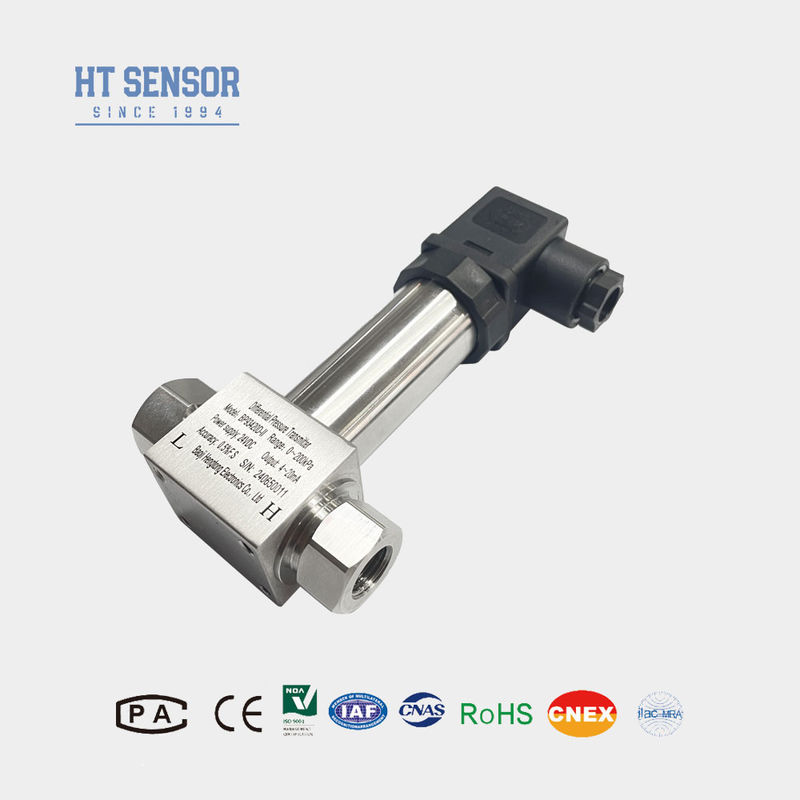

BP93420DII Transmisor de presión diferencial para medición de tuberías de gas y líquidos
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso.,y amplificar la señal estándar requerida por el cliente y aumentar la pantalla de campo.Se utiliza ampliamente en la medición de la diferencia de presión de varios gases y líquidos en tuberías en el petróleoLas industrias industriales, químicas, eléctricas, hidrológicas y otras.
Características del productode un transmisor de presión diferencial:
1El transductor adopta el diseño de estructura de acero inoxidable, estructura compacta, instalación conveniente.
2Después de una estricta compensación de temperatura y detección de envejecimiento, para garantizar un rendimiento estable y confiable.
3La interfaz eléctrica puede ser externa o directamente conectada.
| Parámetros de rendimientode un transmisor de presión diferencial: |
| Rango de medición |
0-10KPa...~2MPa |
| Tipo de presión |
Presión diferencial |
| Sobrecarga de un solo lado |
≤ 3 veces el rango nominal |
| Presión estática |
El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis |
± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de la AELC. |
| Drift de temperatura cero |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Desviación de la temperatura de la franja |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3. |
| Temperatura de compensación |
La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie |
| Temperatura de funcionamiento |
-30°C a 80°C |
| Temperatura de almacenamiento |
-40°C a 100°C |
| Vibración |
10g,55Hz 2kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección |
Protección IP65 |
| Peso |
~ 0,45 kg |
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ′ 20 mA |
Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: |
Cables 2/3/4 |
| 010/20 mA |
3 cables
|
| 0/1 ¢ 5V |
| 0.5 ∙ 4.5 V |
5VDC |
| Guía de pedidosde un transmisor de presión diferencial: |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| El DII |
Transmisor de presión diferencial |
| |
Rango de medición |
0-10KPa...~2MPa |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ¢ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
Se aplicarán las siguientes medidas: |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20×1,5 Hombre |
| J2 |
G1/2 Hombre |
| J3 |
G1/4 Hombre |
| J4 |
1/2 NPT Hombre |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
Las demás |
| |
Código |
Tipo de presión |
| D |
Presión diferencial |
Preguntas frecuentes:
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Nuestros transmisores de sensores de presión se caracterizan por una alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que asegura que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.
4P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
