BPHT24 Sensor de presión del diafragma de descarga Transmisor para aplicaciones higiénicas Sensor de nivel
Product Details
| Modelo NO.: | BPHT24 | Rango: | 0-10kpa~035mpa |
|---|---|---|---|
| Fuerza: | 24 VCC | Producción: | 4-20mA y así sucesivamente |
| Conectar: | M20*1,5 G1/2 o 1/2NPT | Tipo: | Sensor rasante del transmisor de presión del diafragma |
| Medio de medición: | líquido, pegamento para bebidas, etc. | Grado de precisión: | 0.25% F.S. 0,5% FS |
| Material: | Acero inoxidable | Personalización: | OEM |
| Resaltar |
flush diaphragm pressure sensor transmitter,hygienic pressure sensor transmitter,BPHT24 flush diaphragm sensor |
||
Product Description

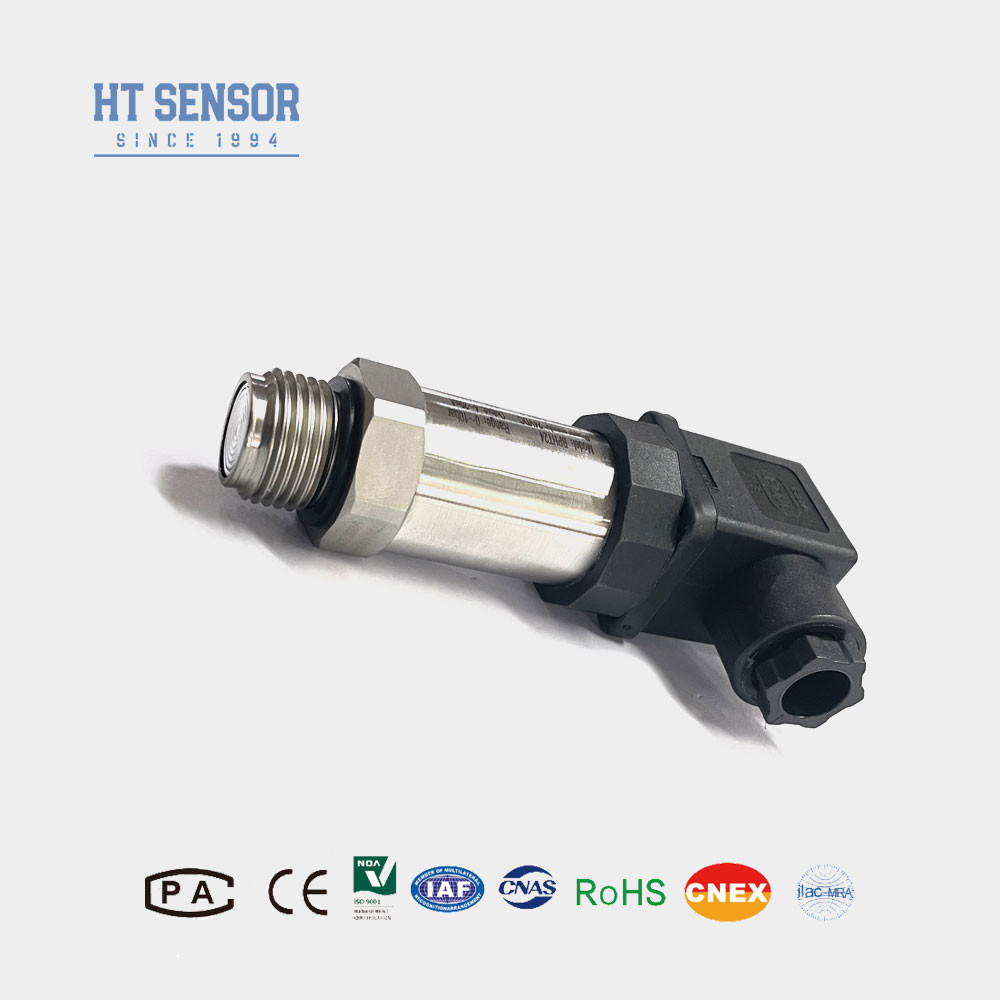

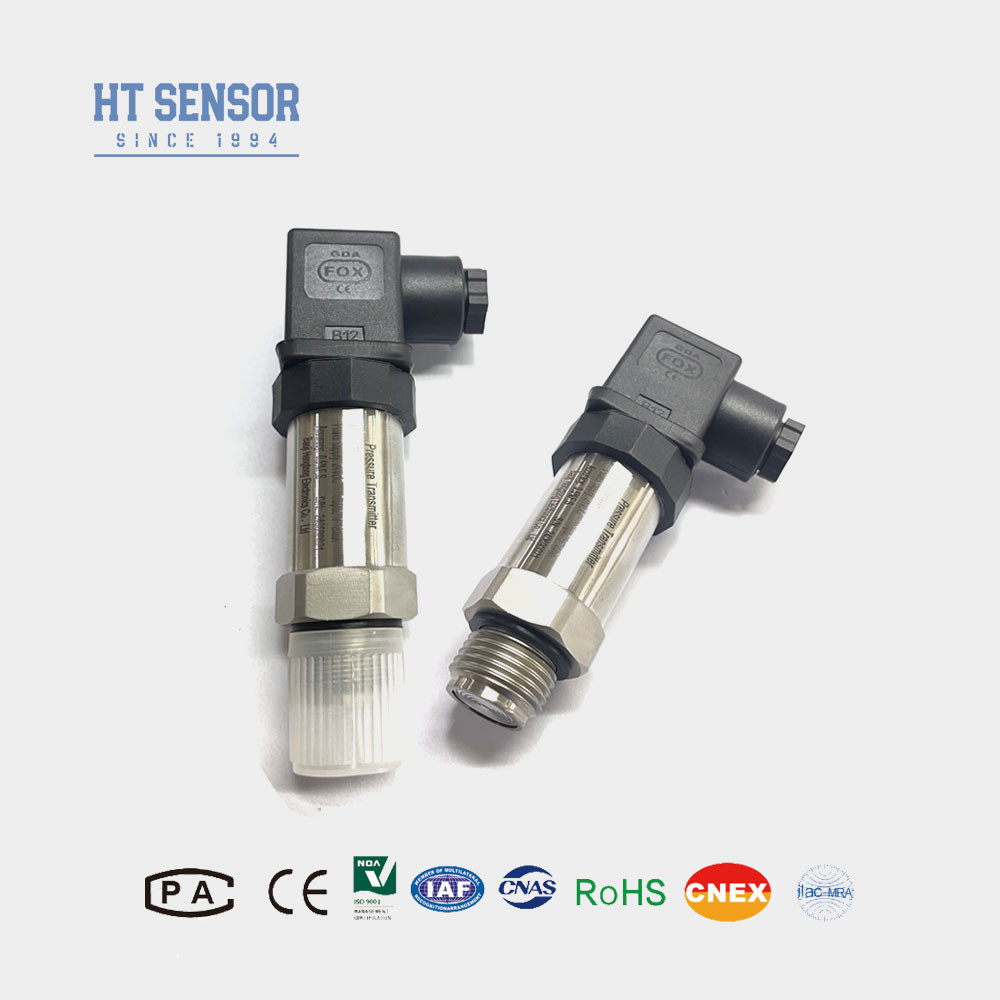

Transmisor de sensor de presión de diafragma enrasado BPHT24 para aplicaciones higiénicas
BPHT24 Sensor de presión de diafragma enrasado
Introducción del transmisor de sensor de presión de diafragma enrasado:
Principio de medición y características de rendimiento del transmisor de sensor de presión de diafragma enrasado BPHT24: El transmisor de presión de diafragma plano comprende una galga extensométrica y un extremo frontal de silicio difuso. El extremo de medición de diafragma plano de la galga extensométrica adopta un diafragma enrasado fuerte especialmente tratado. Las partículas duras en el medio medido no dañarán el diafragma enrasado aislado. Tiene una estructura compacta, resistencia a la corrosión, resistencia a la vibración, resistencia al impacto de partículas y un amplio rango de compensación de temperatura.
Características del productodel transmisor de sensor de presión de diafragma enrasado:
1. Varias opciones de interfaz de presión.
2. Diseñado para aplicaciones higiénicas para evitar la incrustación del medio.
3. Alta precisión con una estructura totalmente de acero inoxidable.
4. Fácil de limpiar.
Aplicacionesdel transmisor de sensor de presión de diafragma enrasado:
1. Adecuado para medir gases y líquidos no corrosivos con 316L.
2. Ideal para la protección ambiental y las industrias químicas.
3. Utilizado en las industrias marina y de aviación.
4. Muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria.
| Parámetros de rendimiento del transmisor de sensor de presión de diafragma enrasado | |
| Rango de medición | 0~35Kpa…~20MPa |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidad e histéresis | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidad a largo plazo | ±0,1%F.S/Año(Típ.) ±0,2%F.S/Año(Máx.) |
| Deriva de temperatura del punto cero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Respuesta de frecuencia | 2,4Khz |
| Compensación de temperatura | 0-70ºC(≤10mpa,personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Grado de protección | IP65 |
| Peso | ~0,25kg |
| Señal de salida | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocolo de comunicación RS485 | 3,6~30V / Batería | 4 hilos |
| Guía de pedidos del transmisor de sensor de presión de diafragma enrasado | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Construcción del esquema | |||||||
| IX | Transmisor de presión con pantalla | IIC/III | General industrial/ Transmisor de presión con pantalla | |||||
| T | Transmisor de presión resistente a altas temperaturas | |||||||
| Rango de medición | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Otro | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida de cable sellada | |||||||
| B4 | Carcasa industrial 2088 | |||||||
| B5 | Carcasa industrial 2088 con pantalla | |||||||
| B6 | Otro | |||||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
Preguntas frecuentes:
P1:¿Son ustedes una empresa manufacturera?
A1:Somos fabricantes con más de 29 años de experiencia.
P2:Producto personalizado
A2:Ofrecemos servicios OEM y de diseño personalizado.
P3:Garantía de calidad
A3:Nuestros productos tienen una garantía limitada de 12 a 18 meses a partir de la fecha de envío al comprador original. Hengtong reemplazará o reparará los productos defectuosos sin cargo. Esta garantía no se aplica a ninguna unidad que haya sido modificada, mal utilizada o descuidada.
P4:Envío y embalaje
A4:Los productos generalmente se envían por Express internacional, incluidos UPS, FedEx, DHL e INT para flete prepago, también se puede usar su cuenta de envío para cobrar, embalaje de exportación estándar, incluida la certificación de inspección.
P5:Contáctenos
A5:Contamos con un equipo de ventas activo y experimentado para atenderlo en cuestiones técnicas y comerciales. Simplemente déjenos un mensaje o haga clic en el Servicio en línea.
