Material 304SS Transmisor de nivel de líquido BH93420-III para el sensor de presión de tratamiento de aguas residuales filtradas
Product Details
| Modelo No.: | BH93420-III. Los demás: | material de prueba: | Las demás partidas del anexo |
|---|---|---|---|
| Fuerza: | 24 VCC | Producción: | 4-20mA / RS485 y demás |
| Material de diafragma: | Acero inoxidable 316L | Especificación: | Con la exhibición |
| Diseño de la estructura: | Tipo de entrada Puede ser con pantalla | Rango de presión: | 0-1m-200 mH2O |
| Grado de precisión: | 00,5% F.S. 0,25% F.S. | Calificación IP: | IP68 |
| Resaltar |
Transmisor de nivel de líquido para tratamiento de aguas residuales filtradas,Material 304SS Transmisor de nivel de líquido,BH93420-III Transmisor de nivel de líquido |
||
Product Description
Transmisor de nivel de líquido con tratamiento de aguas residuales filtradas que cumplen con sus requisitos específicos

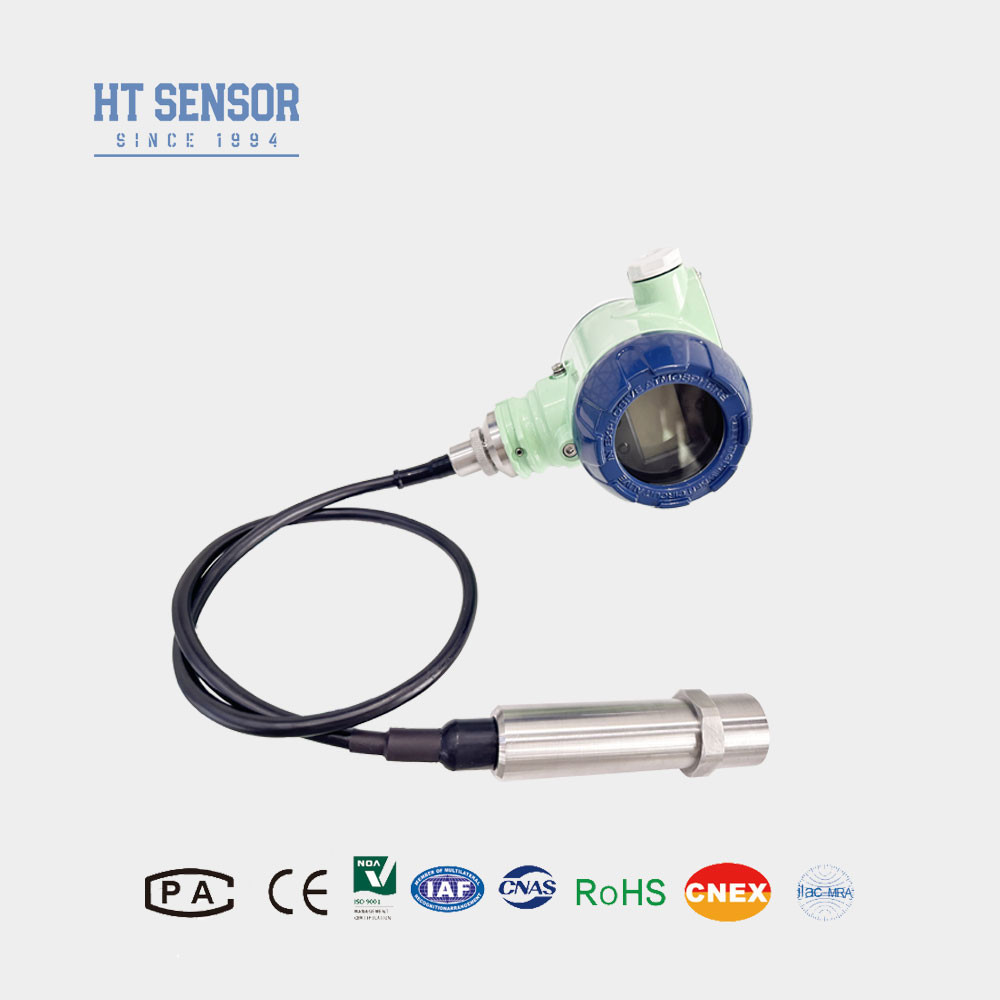

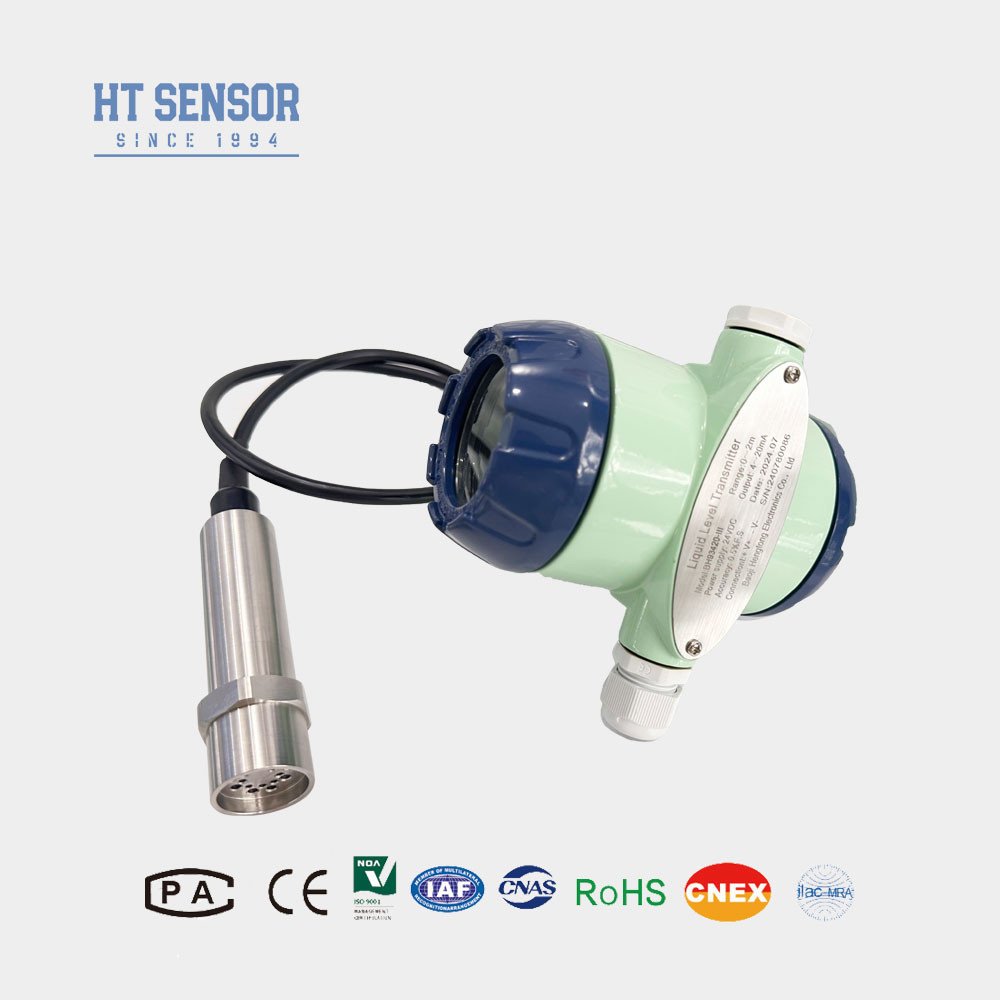

BH93420 Transmisor de nivel de líquido sumergible IB
Introducción del sensor del transmisor de nivel de líquido:
El BH93420-I es un transmisor de nivel de agua robusto y confiable que emplea un sensor de presión y relleno de aceite de la serie HT como componente de medición de señal. La parte de detección del sensor, que está sumergida en el líquido, está completamente encapsulada en acero inoxidable, lo que proporciona un rendimiento IP68 excepcional a prueba de agua. Con una caja de conexiones como salida de protección, este transmisor es fácil de usar y fácil de instalar en el campo, lo que lo hace adecuado para una amplia gama de aplicaciones de medición de nivel de líquido en diversas industrias, como la petroquímica, la metalurgia, la energía, la farmacéutica, el suministro y drenaje de agua y la protección ambiental.
Características del producto del sensor del transmisor de nivel de líquido:
- Carcasa de acero inoxidable completa para su idoneidad en diversos entornos de prueba.
- Medición de sonda tipo inmersión para una fácil instalación.
- Diversas opciones de señal de salida para cumplir con los requisitos de la aplicación.
- Marcado a prueba de explosiones: ExiaIICT6, que garantiza un funcionamiento seguro en áreas peligrosas.
- Alto grado de protección: IP68, que proporciona un rendimiento a prueba de agua robusto.
- Opciones de cable PE o PU, PTFE para una mayor durabilidad y resistencia química.
Aplicaciones del sensor del transmisor de nivel de líquido:.
1. Compatible con líquidos no corrosivos 316LSS.
2. Monitoreo de niveles de agua en diversas aplicaciones, como aguas residuales, agua industrial y municipal, tanques de agua, pozos, ríos, agua de mar, lagos, etc.
3. Medición de niveles de combustible en tanques de diésel y combustible.
| Parámetros de rendimiento del sensor del transmisor de nivel de líquido | |
| Rango de medición | 0~10m…400m |
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 2X rango nominal |
| Precisión a 25ºC | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.2%F.S/año (Máx.) |
| Deriva de temperatura cero | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Deriva de temperatura de intervalo | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Temperatura de compensación | 0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Temperatura de funcionamiento | -20~80ºC |
| Temperatura de almacenamiento | -30~100ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 1Cr18Ni9Ti |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia de aislamiento | >=100MΩ@100VDC |
| Grado de protección | IP67, IP68 |
| Junta tórica | Caucho de flúor |
| Peso | ~0.3Kg (sin cable) |
| Material del cable | Polietileno, Poliuretano |
| Señal de salida | Tensión de alimentación | Tipo de salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicación RS485 |
| Consejos para pedidos |
- Para garantizar un funcionamiento fiable, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio.
- Una correcta conexión a tierra del producto y de la fuente de alimentación es esencial para un rendimiento fiable.
- Para aplicaciones con fuertes interferencias electromagnéticas o de radiofrecuencia, proporcione detalles a la empresa e indíquelo en el pedido.
| Orden Guía | ||||||||
| BH93420 | Código | Construcción del esquema | ||||||
| I | Transmisor de presión | |||||||
| Rango de medición | 0~10m…400m | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Otro | |||||||
| Código | Señal de salida | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Código | Tipo de presión | |||||||
| G | Presión manométrica | |||||||
| A | Presión absoluta | |||||||
| S | Presión de referencia sellada | |||||||
| Código | Material | |||||||
| 01 | Acero inoxidable 304 | |||||||
| 02 | Acero inoxidable 316L | |||||||
| Código | Material del cable | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
