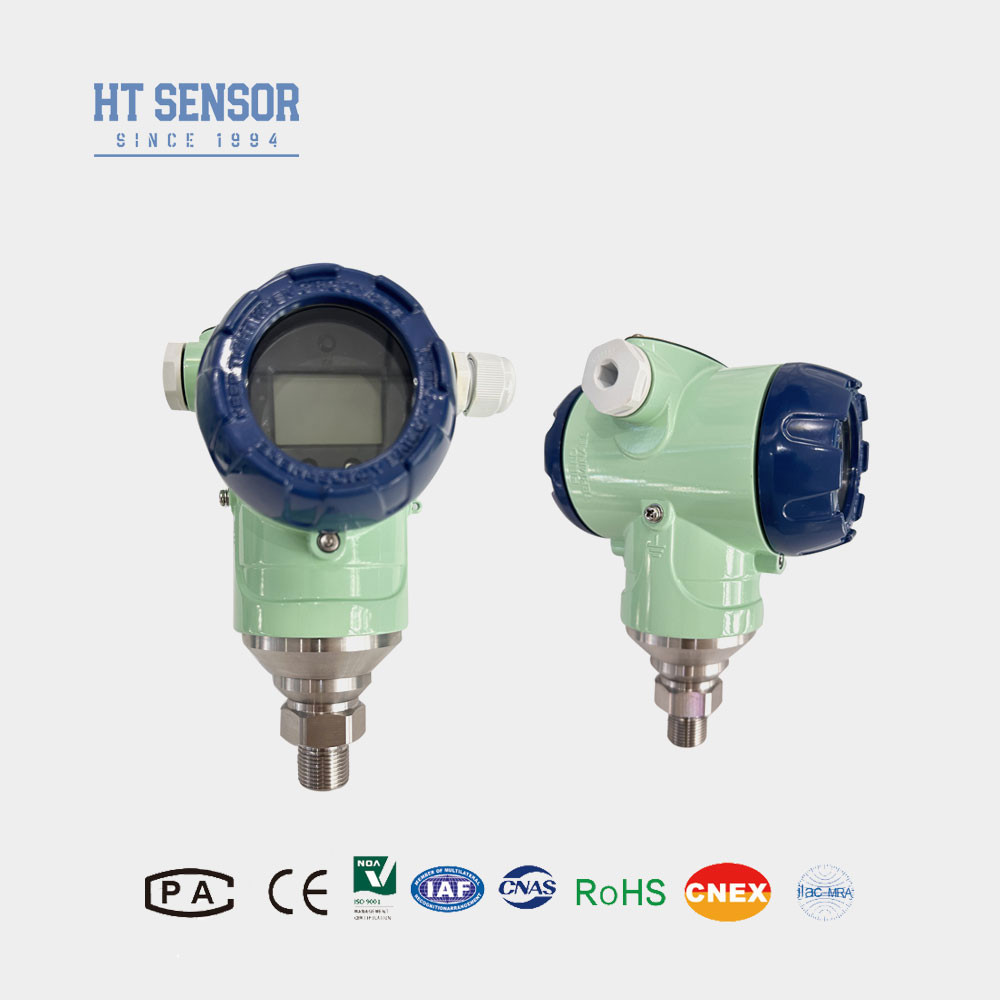

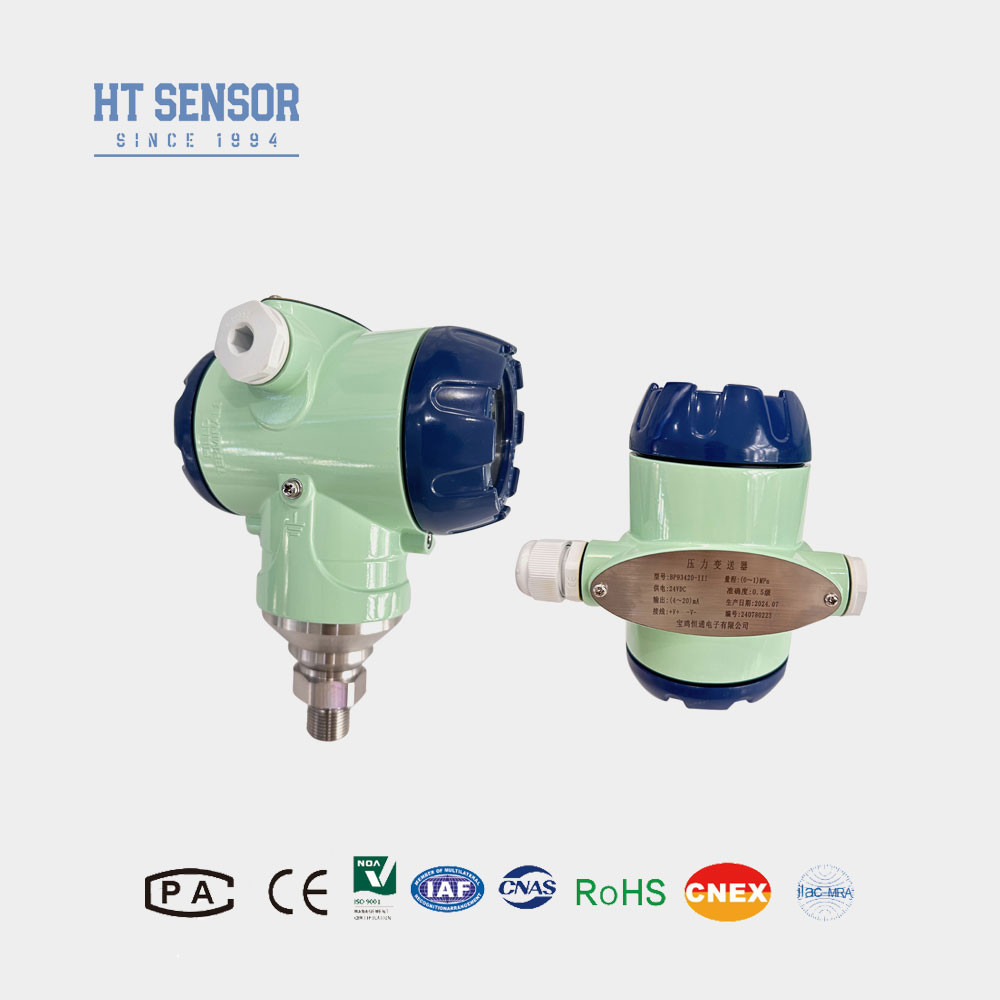

Transmisor de presión BP93420-III
Introducción de la presión industrialel transmisorsensor:
BP93420-III Transmisor de sensor de presión industrial adopta núcleo de presión de acero inoxidable, circuito de procesamiento de amplificador en miniatura.Su forma de interfaz de instalación se puede procesar de acuerdo con los requisitos del usuarioLa serie de productos se utiliza ampliamente en el control de procesos industriales, equipos hidráulicos,industria química y otras industrias, para el entorno de las instalaciones industriales es relativamente duro el producto tiene ventajas obvias.
Características del productode laspresión industrialel transmisorsensor:
1Amplio rango de medición, diversas formas de interfaz de presión.
2.Nivel de protección IP65.
3Varias formas de señal de salida.
Aplicacionesde laspresión industrialel transmisorsensor:
1- Adecuado para medir la presión de gases y líquidos no corrosivos en acero inoxidable 316L.
2- Petróleo, química, metalurgia, energía e hidrología
3- Medición y control de presión en ambientes industriales exteriores adversos.
4Se utiliza en sistemas de control hidráulico y neumático.
| Parámetros de rendimientocon una longitud de la longitud de la banda superior igual o superior a 50 mm, |
| Rango de medición |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ ± 0,1% FS |
| La histeresis |
≤ ± 0,1% FS |
| Estabilidad a largo plazo |
± 0,1% F.S./Año ((Típico) ± 0,2% F.S./Año ((Máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
Aluminio fundido |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
- 1 kg |
1Al seleccionar un producto, asegúrese de que el medio a ensayar sea compatible con la parte de contacto del producto.
2. Cuando se ordene un transmisor con cabeza de pantalla LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
3Para garantizar el funcionamiento fiable del producto, se recomienda instalar el dispositivo de protección contra rayos en el lugar y garantizar la conexión fiable a tierra del producto y la fuente de alimentación.
4. Los anillos O de caucho fluorado tienen un rango de temperatura de funcionamiento nominal de - 20 °C ~ 250 °C. Cuando la temperatura de funcionamiento del producto es inferior a - 20 °C, debe elegirse el anillo de sellado de tipo EPDM O.
5. El cable predeterminado no viene con el cable. Si es necesario, comuníquese con el vendedor con anticipación.
6En caso de vibración fuerte, golpe instantáneo, interferencia electromagnética o de radiofrecuencia fuerte y otros requisitos especiales, por favor háganoslo saber e indique en el pedido.
| Guía de pedidos |
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| |
Código |
Proyecto de construcción |
| IB |
Transmisor de presión general |
9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
IIC/III |
Transmisor de presión industrial general/con pantalla |
| Si |
Transmisor de presión a prueba de humedad |
IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
|
|
| IC |
Transmisor de presión de alta temperatura |
|
|
| El coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
|
|
| |
Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica el rango de medición real |
| |
Código |
Fuente de alimentación |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| |
Código |
Señales de salida |
| S1 y S2 |
4 ~ 20 mADC |
S5 |
0 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Código |
Conexión de presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| |
Código |
Conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| |
Código |
Tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
