Inicio > Productos> Sensor de la presión del silicio> Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT

Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT

Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: CE,RoHs,ISO9001
Número de modelo: El valor de las emisiones de CO2
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: El valor de las emisiones de CO2 Rango de acción: 0-35kpa~3.5Mpa
Tipo de cableado: Pinos Kovar de cuatro alambres o recubiertos de oro Mediano de medición: Gas líquido y demás
Suministro: 1.5 mA Es el día.: 50.4 mm
Temperatura: -30 ~ 125 Producción: señal del milivoltio
Hs Código: 9026209090 Tipo de señal de salida: Tipo analógico
El material: Acero inoxidable Personalización: Petición modificada para requisitos particulares
Resaltar:

Sensor de presión de silicio de alta temperatura

,

sensor de presión de silicio HT-IQT

Descripción de producto

Sensor de presión de silicio HT-IQT de alta temperatura para la industria alimentaria y de bebidas

Sensor de presión piezoresistiva de silicio HT-IQT

Introducción del sensor de presión de silicio:


HT-IQT es un sensor de presión de diafragma con un chip de silicio de difusión de alta temperatura muy estable.La presión se transfiere al chip sensible a través del diafragma de acero inoxidable y el aceite de silicona sellador, y el puente de resistencia del chip cambia, lo que resulta en un cambio en el voltaje, y el voltaje cambia al nivel de milivoltios.fácil de limpiar no producirá cristalización en el extremo del hilo, fácil de limpiar, fácil de instalar, de alta fiabilidad, adecuado para la industria alimentaria, sanitaria y otras industrias.

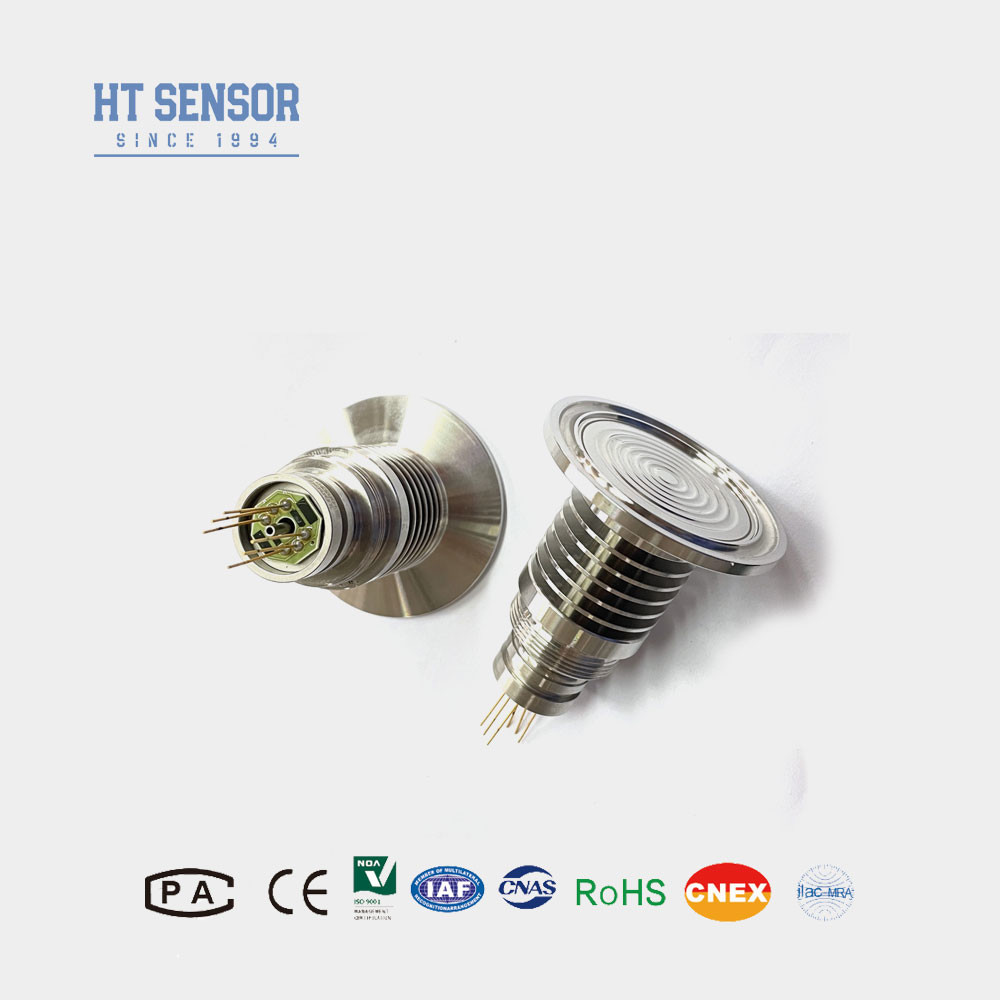

Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 0

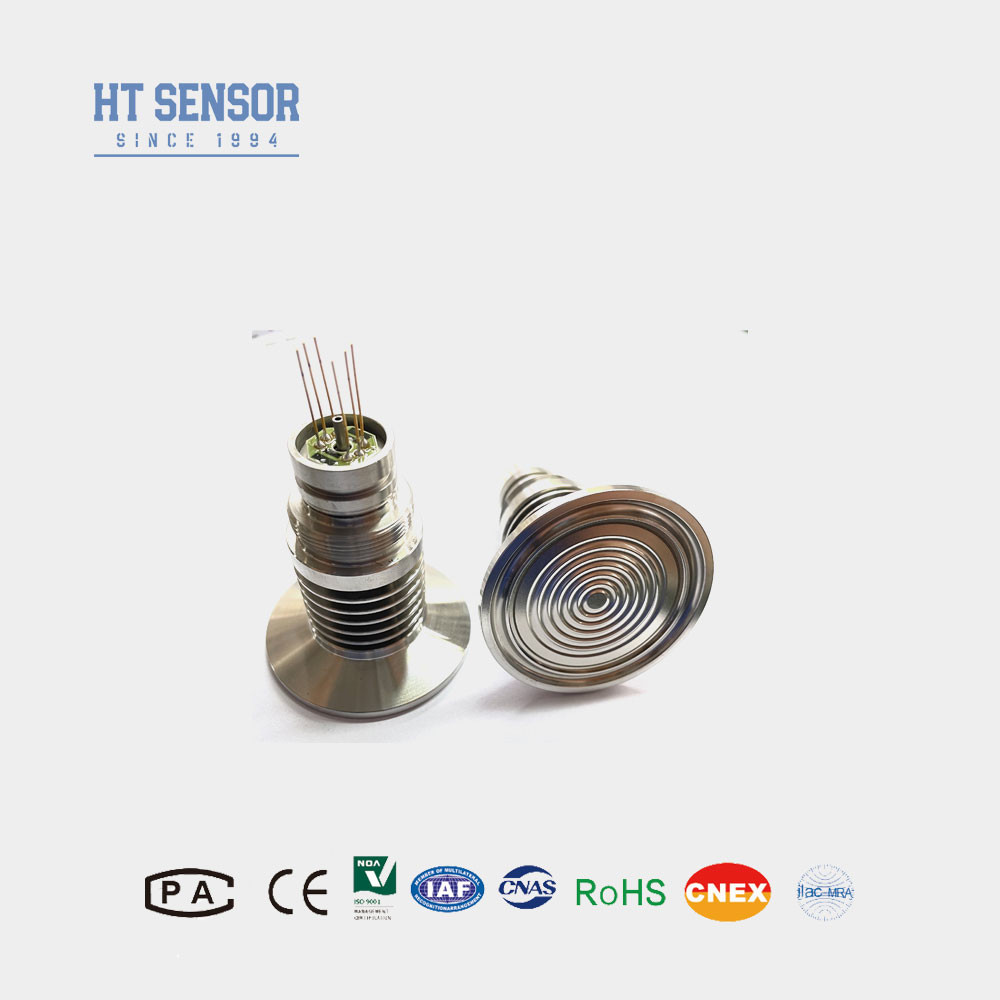

Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 1
Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 2


Características del productocon un diámetro de diámetro superior a 20 mm,:
  1. Tecnología avanzada y envases de acero inoxidable 316L
  2. Compensación de temperatura y corrección del punto cero mediante película gruesa
  3. el circuitoExcepcional fiabilidad, repetibilidad y estabilidad
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
  1. Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
  2. Industria alimentaria y de bebidas
  3. Industria farmacéutica
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
  1. Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  2. Impedancia de entrada: 2,5 KΩ~6 KΩ
  3. Impedancia de salida: 2,5 KΩ~6 KΩ
  4. Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Se aplicarán las siguientes medidas:
  Tipo de producto - ¿ Qué es? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso - 220 g
Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C


Proyecto de construcción
Dimensión

Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 3








Conexión eléctrica y compensación
Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 4

Ejemplos de selección
Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 5
Consejos para ordenar

1En el montaje, prestar atención a la coordinación del tamaño del núcleo y la carcasa del transmisor para lograr el sellado requerido
2Durante el proceso de montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascar o dañar la placa de compensación.
3Si el medio de ensayo es incompatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar la deformación o punción del diafragma y daños en el núcleo.
5Mantenga abierto el puerto de presión del núcleo del medidor a la atmósfera para evitar que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa del núcleo del medidor.
6. Si algún pin cambia, consulte la etiqueta del cable de núcleo real.

Empresa
Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 6Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 7Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 8Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 9

Industria de alimentos y bebidas Sensor de presión de silicio de alta temperatura HT-IQT 10
