Lugar de origen: | China. |
---|---|
Nombre de la marca: | HT SENSOR |
Certificación: | ISO9001 |
Número de modelo: | Se aplicará el método de evaluación de los resultados. |
Cantidad de orden mínima: | 1 |
Detalles de empaquetado: | En cartón |
Tiempo de entrega: | 5-8 día laborable |
Condiciones de pago: | El importe de la ayuda se calculará en función de los siguientes datos: |
Capacidad de la fuente: | 3 000 PCS/mes |
Modelo: | Se aplicará el método de evaluación de los resultados. | Rango de acción: | 0-10kpa~2Mpa |
---|---|---|---|
El poder: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA Y así sucesivamente |
El material: | Acero inoxidable | El hilo: | OEM masculino y femenino |
Tipo de presión: | Presión diferencial | Clase de protección: | Protección IP65 |
Medio de prueba: | Aceite de aire y agua | Conector: | DIN grande o OEM |
Resaltar: | Transmisor de presión diferencial de fácil instalación,Transmisor de presión diferencial de grado industrial,Transmisor de presión diferencial compacto |

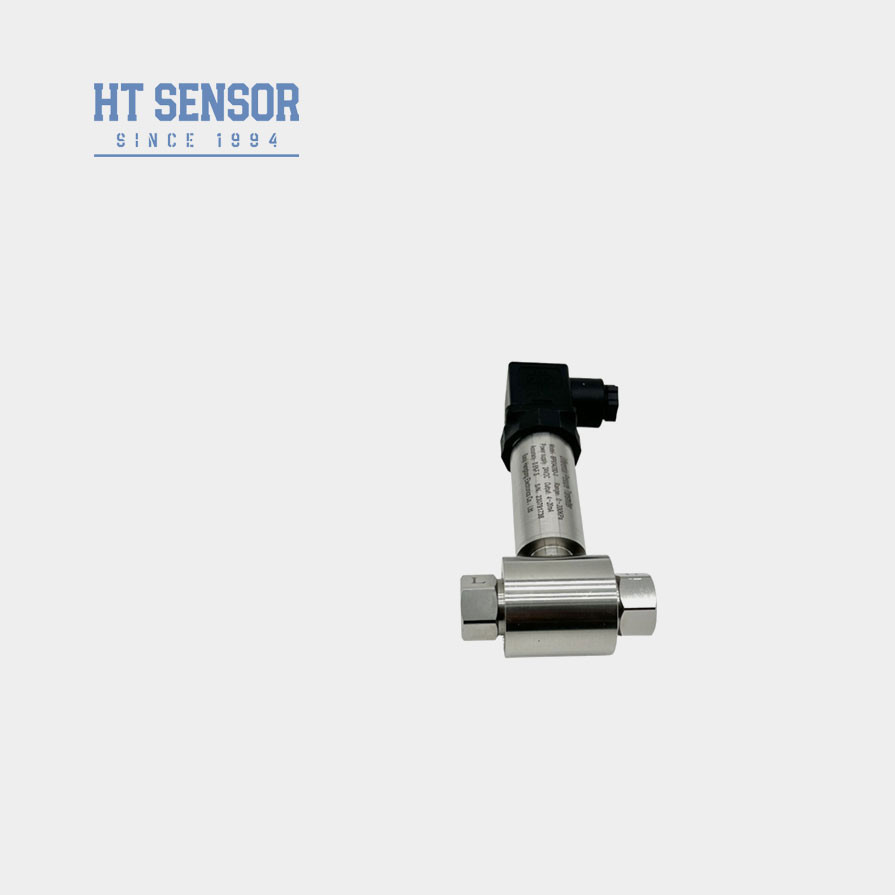

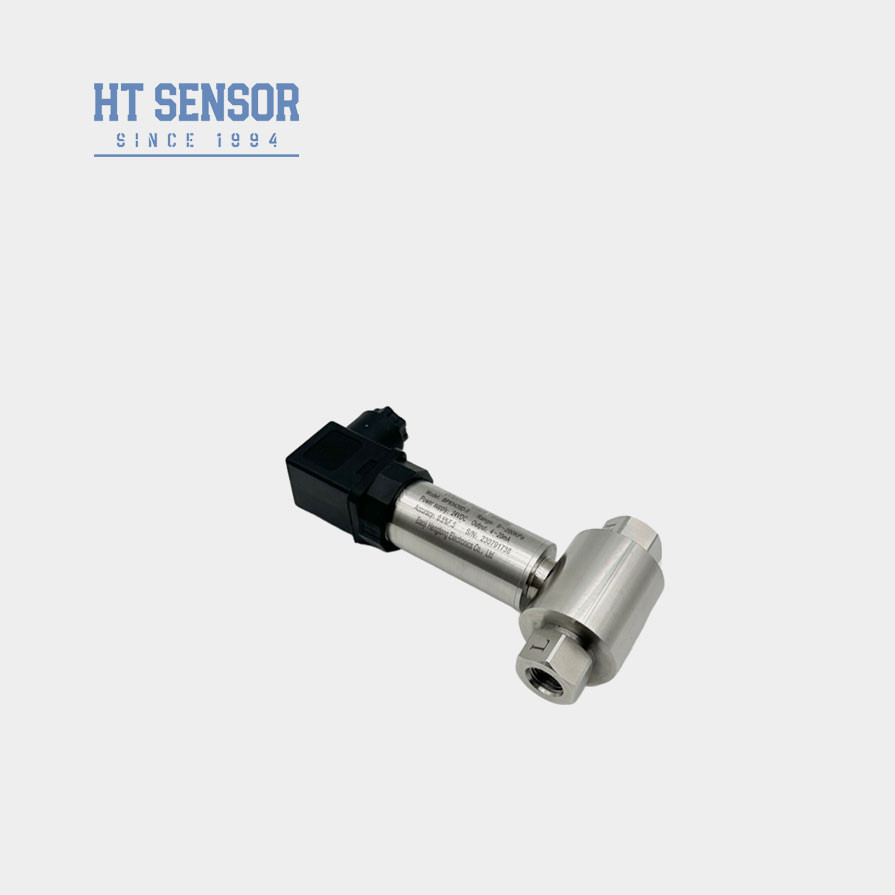

Transmisor de presión diferencial de grado industrial con instalación compacta y fácil
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso.Es adecuado para la medición de la diferencia de presión de varios gases y líquidos en tuberías en petróleoLas industrias industriales, químicas, eléctricas, hidrológicas y otras.
Características del productode un transmisor de presión diferencial:
Aplicacionesde un transmisor de presión diferencial::
Parámetros de rendimientode un transmisor de presión diferencial: | |
---|---|
Rango de medición | 0-10KPa...~2MPa |
Tipo de presión | Presión diferencial |
Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
Temperatura de compensación | La temperatura de la atmósfera es de 0 °C a 50 °C (de 0 a 10 KPa, de 0 a 20 KPa), de 0 a 70 °C, de 10 a 70 °C |
Temperatura de funcionamiento | -30°C a 80°C |
Temperatura de almacenamiento | -40°C a 100°C |
Vibración | 10g,55Hz 2kHz |
Materiales para la vivienda | 304,316L |
Material del diafragma | Las demás: |
Resistencia al aislamiento | 100 MΩ 100 VDC |
Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
Calificación de protección | Protección IP65 |
Peso | ~ 0,45 kg |
Señales de salida | Válvula de alimentación | Tipo de salida |
---|---|---|
4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
010/20 mA |
3 cables |
|
0/1 ¢ 5V | ||
0.5 ∙ 4.5 V | 5VDC |
Consejos para ordenarde un transmisor de presión diferencial: |
1Al seleccionar el producto, asegúrese de que el medio de ensayo sea compatible con las partes de contacto (acero inoxidable) del producto.
2Para garantizar un funcionamiento fiable, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Durante la instalación, la interfaz de presión en ambos extremos debe colocarse horizontalmente para reducir la influencia de la posición de instalación en el producto.
4En caso de vibración fuerte, impacto instantáneo, interferencia electromagnética fuerte o interferencia de radiofrecuencia y otros requisitos especiales, por favor infórmenos e indiquen en el pedido.
Guía de pedidosde un transmisor de presión diferencial: | ||||||||
Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
Código | Proyecto de construcción | |||||||
El DII | Transmisor de presión diferencial | |||||||
Rango de medición | 0-10KPa...~2MPa | |||||||
Código | Fuente de alimentación | |||||||
D1 | 24 VDC | |||||||
D2 | 5VDC | |||||||
D3 | Las demás | |||||||
Código | Señales de salida | |||||||
S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Código | Conexión de presión | |||||||
J1 | M20×1,5 Hombre | |||||||
J2 | G1/2 Hombre | |||||||
J3 | G1/4 Hombre | |||||||
J4 | 1/2 NPT Hombre | |||||||
J5 | Las demás | |||||||
Código | Conexión eléctrica | |||||||
B1 | - ¿ Qué es? | |||||||
B2 | Enchufe PG7 | |||||||
B3 | Salida del cable sellado | |||||||
B4 | Las demás | |||||||
Código | Tipo de presión | |||||||
D | Presión diferencial |
