BP156 Monitoreo del transmisor de presión para compresores de aire y equipos de refrigeración Sensor de presión
Product Details
| Modelo NO.: | BP156 | Material de la carcasa: | Las demás partidas de los artículos del capítulo 9 |
|---|---|---|---|
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Marca: | El sensor HT |
| Origen: | Baoji China | Código HS: | 9026201090 |
| Medio de medición: | Líquido, gas, petróleo | Grado de precisión: | ≤ 0,5%F.S. |
| Rango de presión: | 0kpa~10kpa...20MPa | Clasificación IP: | IP65 |
| Resaltar |
Compresores de aire Transmisor de presión,BP156 Transmisor de presión,Transmisor de presión del equipo de refrigeración |
||
Product Description

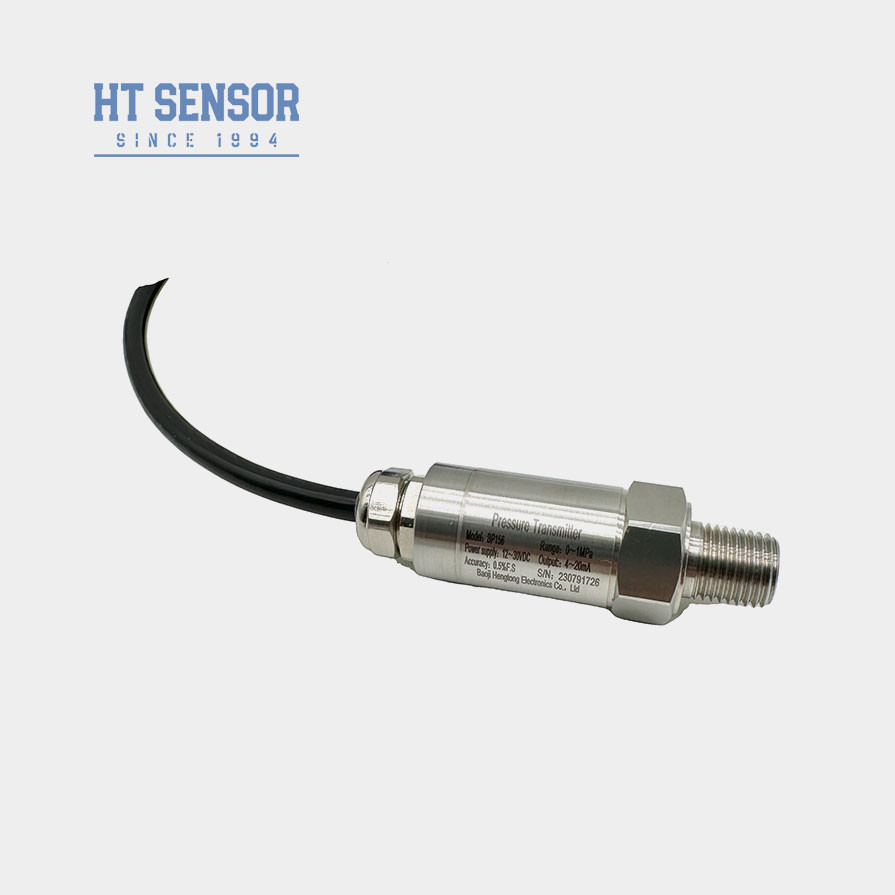

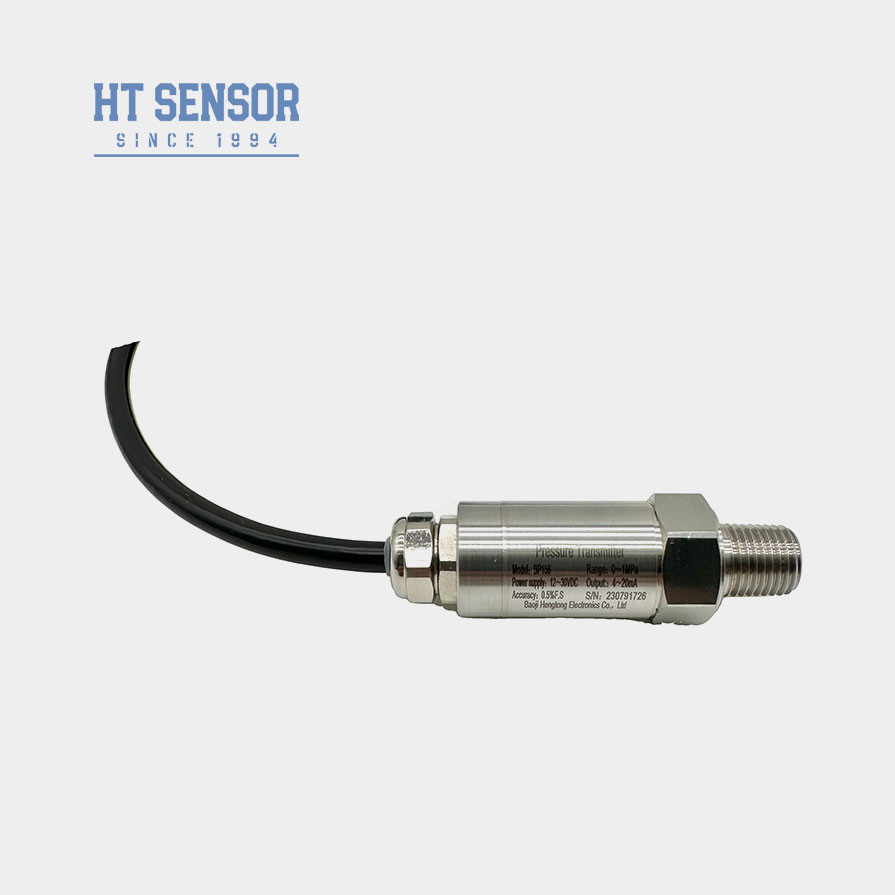

Transmisor de Presión BP156 para Compresores de Aire y Equipos de Refrigeración
Transmisor de Presión BP156
Introducción del sensor transmisor de presión:
El transmisor de presión BP156 está diseñado para compresores de aire y equipos de refrigeración para desarrollar productos rentables. Integra la última tecnología y está equipado con un circuito de emisión de PCB de alto rendimiento desarrollado por nuestra empresa. Cada producto se somete a un envejecimiento y pruebas rigurosos, con un informe de inspección independiente.
Características del Producto del sensor transmisor de presión:
1. Amplio rango de medición, estructura de acero inoxidable, diversas formas de interfaz de presión
2. Diseño compacto y ligero
Aplicaciones del sensor transmisor de presión:
1. Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
2. Aplicado en las industrias marina y de aviación
3. Utilizado en procesos industriales in situ como petróleo, química, metalurgia, generación de energía e hidrología
4. Utilizado en sistemas de control hidráulico y neumático
| Parámetros de Rendimiento del sensor transmisor de presión: | |
| Rango de Medición | 0kPa ~ 10kPa…20MPa |
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25℃ | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad y Histéresis | 0.02%F.S (Típ.) 0.05%F.S (Máx.) |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año (Típ.) ±0.2%F.S/Año (Máx.) |
| Deriva de Temperatura del Punto Cero | ±0.02%F.S/℃ (≤100KPa) ±0.01%F.S/℃ (>100KPa) |
| Deriva de Temperatura a Escala Completa | ±0.02%F.S/℃ (≤100KPa) ±0.01%F.S/℃ (>100KPa) |
| Respuesta de Frecuencia | 2.4Khz |
| Temperatura de Compensación | 0-70℃ (≤10mpa, personalizable) |
| Temperatura de Operación | -20℃~80℃ |
| Temperatura de Almacenamiento | -40℃~120℃ |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la Carcasa | 304,316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Grado de Protección | IP65 |
| Peso | ~0.25kg |
| Señal de Salida | Voltaje de Suministro | Tipo de Salida |
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Ejemplos de Selección |
| Consejos de Pedido |
1. Al seleccionar el producto, asegúrese de que el medio probado sea compatible con la parte de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3. Para garantizar el funcionamiento fiable del producto, se recomienda instalar dispositivos de protección contra rayos en el sitio y asegurarse de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
4. El rango de temperatura de operación nominal de la junta tórica de caucho de flúor es de -20℃~ 250℃. Cuando la temperatura de operación del producto es inferior a -20 ℃, se debe seleccionar el anillo de sellado tipo O de EPDM.
5. El cable del transmisor de presión es de cloruro de polivinilo, la longitud predeterminada del cable de nivel de líquido es de 1.5m, y hay tres materiales para elegir. Si no hay instrucciones especiales, se pueden utilizar materiales de cable de polietileno. Si necesita un material de cable diferente, especifíquelo en el formulario de pedido.
6. En caso de requisitos especiales como vibración fuerte, fuerza de impacto instantánea, interferencia electromagnética o de RF fuerte, infórmenos e indíquelo en el pedido.
| Guía de Pedido del sensor transmisor de presión | |||||||||
| BP15X | Transmisor de Presión Analógico | ||||||||
| Código | Construcción del Contorno | ||||||||
| 5 | Conector Packard | 6 | Cable de Salida Directa Sellada 1.5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann Grande | ||||||
| Rango de Medición | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica el Rango de Medición Real | ||||||||
| Código | Fuente de Alimentación | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Otro | ||||||||
| Código | Señal de Salida | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexión de Presión | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Otros (Brida Φ50.4) | ||||||||
| Código | Conexión Eléctrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Salida de Cable Sellada 1.5 metros | ||||||||
| B4 | Otro | ||||||||
| Código | Tipo de Presión | ||||||||
| G | Presión Manométrica | ||||||||
| A | Presión Absoluta | ||||||||
| S | Presión de Referencia Sellada | ||||||||
