Sensor de rendimiento eléctrico del transmisor de presión diferencial para ensayo de aire

Performance eléctrica del sensor de transmisión de presión diferencial para ensayo de aire

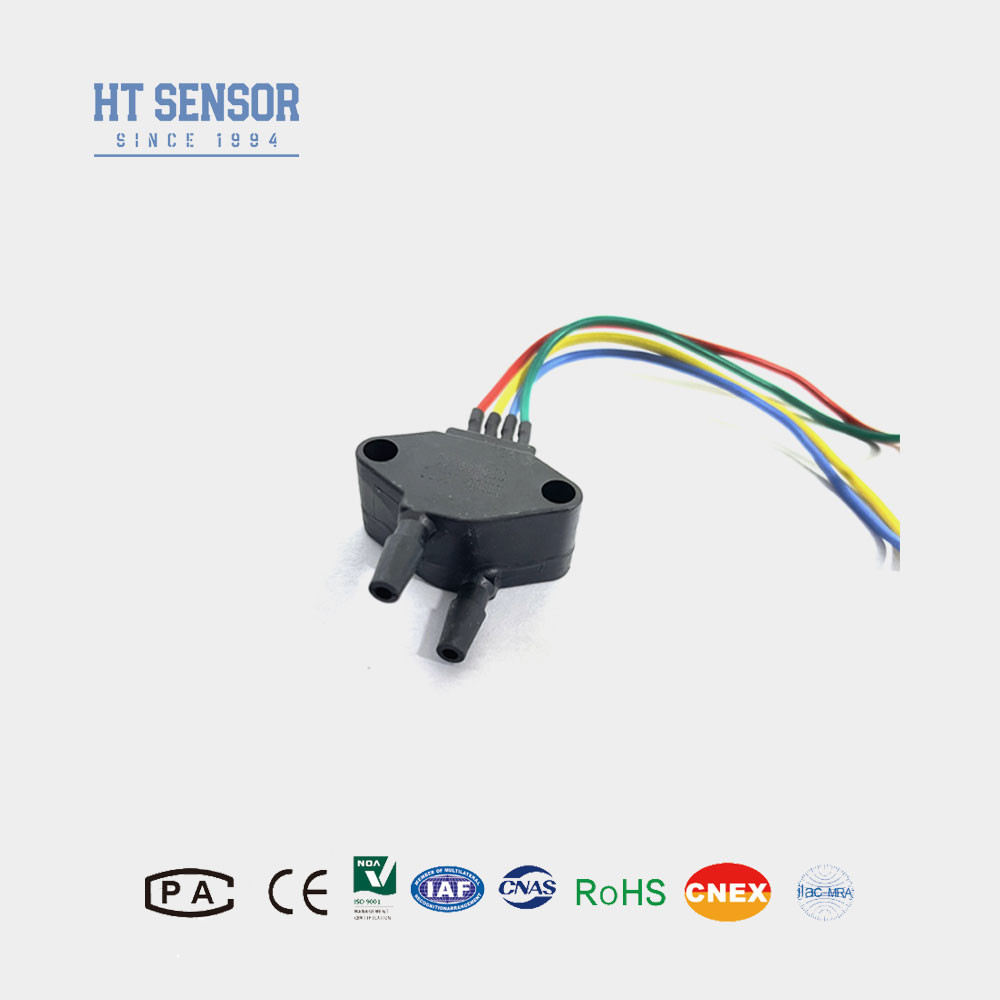

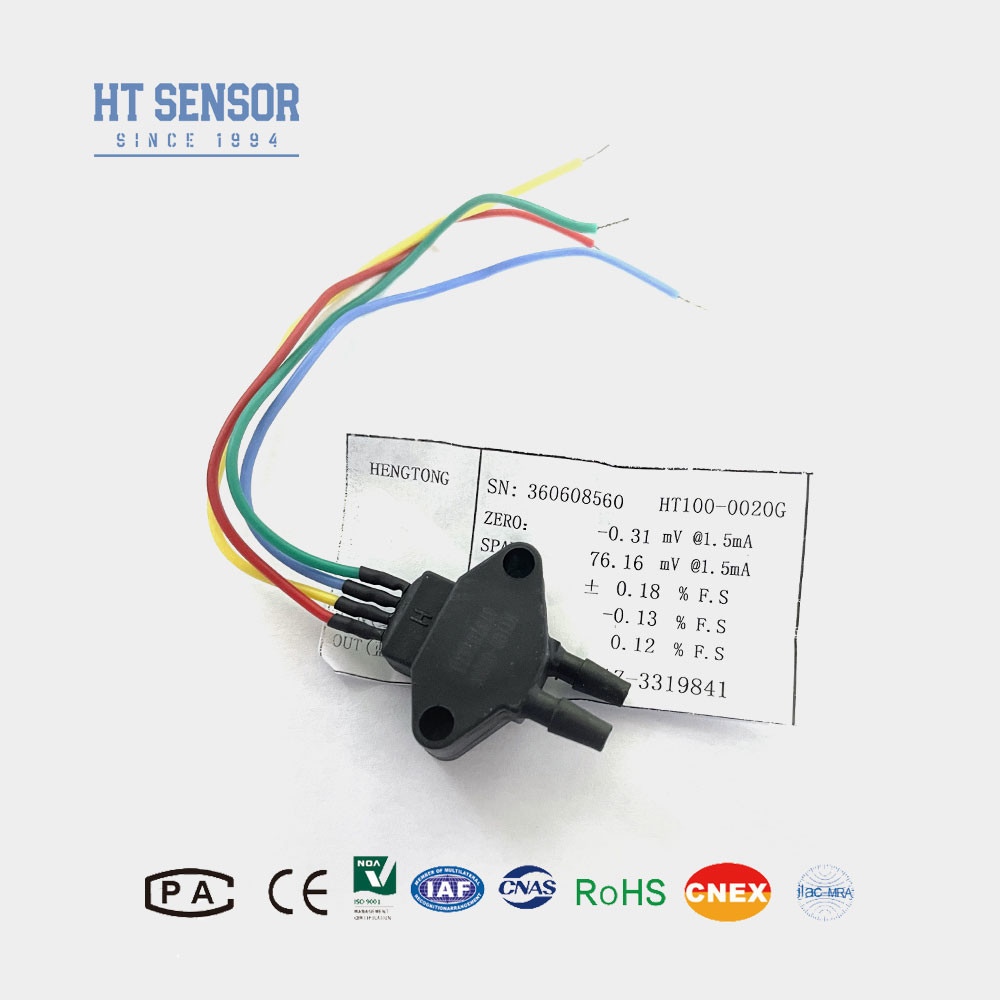

Sensor de presión piezoresistivo de silicio BP101

Introducción del transmisor de presión diferencial:

El sensor de presión diferencial piezorresistivo de silicio BP101 es un tipo de elemento de silicio difuso con alta estabilidad.Es un sensor de presión diferencial compacto especialmente diseñado para presión diferencial de pequeño rangoEs conocido por su excelente fiabilidad, repetibilidad y estabilidad, lo que lo hace ideal para la medición precisa de la presión de los gases.

Características del producto del transmisor de presión diferencial:

• Amplio rango de medición, 0 ~ 10KPa ~ 200kpa.
• Alta fiabilidad y excelente estabilidad.
• Aplicaciones aeroespaciales.

Aplicaciones del transmisor de presión diferencial:

• Medición de las presiones de los gases secos y no corrosivos.
• Sistemas de control neumáticos.
• Ingeniería biomédica para aplicaciones médicas.
• HVAC (calentamiento, ventilación y aire acondicionado) control.
• Pruebas aeroespaciales para fines relacionados con la aviación.

Función eléctrica del transmisor de presión diferencial:

• Fuente de alimentación: 5 V de corriente continua
• Producción:0La velocidad máxima de la corriente de corriente será de:

• Parámetros de rendimiento
  Rango de medición	Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje
  Tipo de presión	Presión diferencial
  Presión estática	2 veces el rango nominal
  Sobrecarga	≤ 1,5 veces el rango nominal
  Precisión @ 25°C	± 0,5% (típico), ± 1% (máximo)
  Drift de temperatura cero	Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:
  Desviación de la temperatura de la franja	Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:
  Temperatura de compensación	0 a 50 °C
  Temperatura de funcionamiento	-20°C a 80°C
  Temperatura de almacenamiento	-40°C a 100°C
  Materiales para la vivienda	Las demás
  Conexión a presión	φ5 boquilla de aire o personalizable
  Calificación de protección	Protección IP65

Puntos de orden del transmisor de presión diferencial
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
