1/2NPT Conexión de hilo Transmisor de presión Sensor de descarga Transmisor de presión del diafragma
Product Details
| Modelo no.: | BPHT24-IX | Personalizado: | Producción de equipos OEM/ODM |
|---|---|---|---|
| Peso: | ~ 0,3 kg | Grado de precisión: | 00,5% |
| Materiales para la vivienda: | 304 S.S | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Tipo de estructura: | Transmisor de presión de silicio difuso |
| Mediano de medición: | Aire y líquido | Clasificación de propiedad intelectual: | Protección IP65 |
| Resaltar |
1/2NPT Sensor de transmisión de presión de conexión de hilos,Sensor de transmisión de presión Diafragma de descarga,1/2NPT Transmisor de presión del diafragma |
||
Product Description

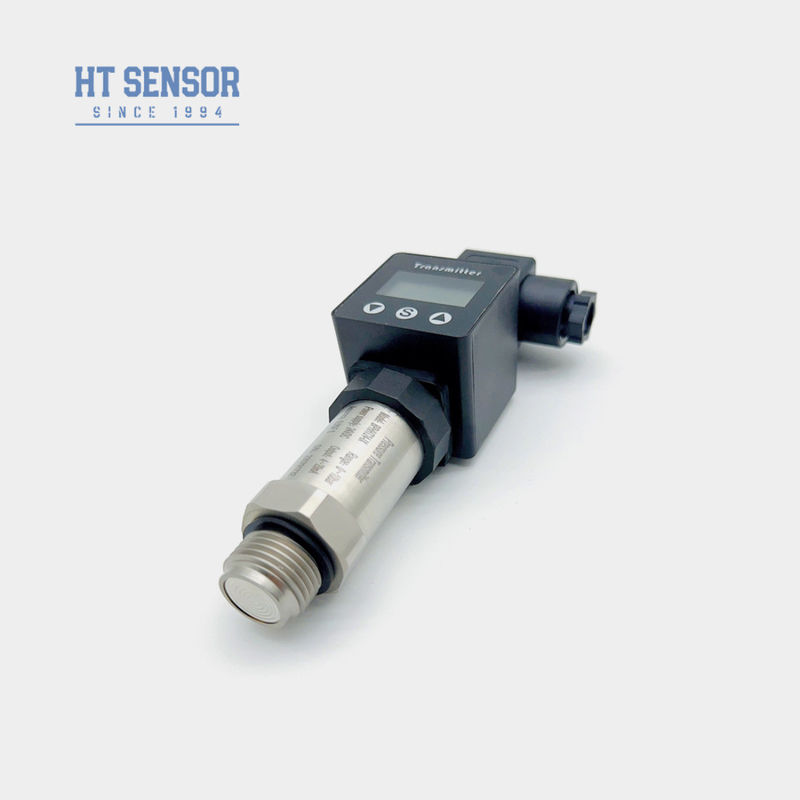

1/2NPT Conexión de hilo con sensor de transmisión de presión del diafragma con DIN
BPHT24 PResurrecciónT.Envío de rescate
Introducción del sensor del transmisor de presión:
El transmisor de presión BPHT24 utiliza el núcleo lleno de aceite de aislamiento de silicona de resistencia a la presión con diafragma plano de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales se encuentra dentro de una carcasa de acero inoxidableEste transmisor de presión se utiliza principalmente en lugares donde se requieren condiciones sanitarias elevadas, garantizando una fiabilidad
mediciones precisas de la presión en ambientes higiénicos
Características del productode sensor de transmisión de presión:
- Varias opciones de interfaz de presión
- Diseñados para aplicaciones higiénicas para evitar una escala media
- Alta precisión con una estructura totalmente de acero inoxidable
- Es fácil de limpiar.
- Apto para medir gases y líquidos no corrosivos con 316L
- Ideal para la protección del medio ambiente y la industria química
- Utilizado en las industrias marítima y de aviación
- Muy adecuado para su uso en medicina, biofarmacéutica e higiene alimentariaLas industrias.
Parámetros de rendimiento:
| Rango de medición | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Desviación de temperatura a escala completa | Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | 0-70°C ((≤10mpa, personalizable) |
| Temperatura de funcionamiento | -20°C a 80°C |
| Temperatura de almacenamiento | -40°C a 120°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,15 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0/110V | ||
| 0.5 ∙ 4.5 V | 5VDC | |
| Protocolo de comunicación RS485 | 3.630V / batería | 4 cables |
Ejemplos de selección:
Consejos para ordenar:
1Es muy importante elegir el lugar adecuado para la instalación.para no afectar a la precisión de la medición y a la vida útil del equipo.
2.Se evitará que la presión supere el rango nominal del transmisor de presión para evitar daños en el equipo.Se seleccionará el transmisor de presión con el rango nominal adecuado..
3. Seleccione el material adecuado de acuerdo con las características del medio medido para evitar que el medio corroe el transmisor de presión.el transmisor de presión de un material resistente a la corrosión debe seleccionarse.
4. Seleccione el nivel de protección adecuado de acuerdo con las necesidades reales.elegir un transmisor de presión con un mayor nivel de protección
| El orden Guía | ||||||||
| BPHT24 | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| 9o de junio | Muestra el transmisor de presión | IIC/III | Transmisor de presión industrial general/con pantalla | |||||
| Rango de medición | 0 ~ 35Kpa... ~ 35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica el rango de medición real | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ~ 20mADC | S5 | 0 ~ 20 mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20 por uno.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | 2088 Casillas industriales | |||||||
| B5 | 2088 Revestimiento industrial con pantalla | |||||||
| B6 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| G. | Presión de medición | |||||||
| A. No | Presión absoluta | |||||||
| El S | Presión de referencia sellada | |||||||
FQA:
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4P: ¿Cuál es el plazo de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por la red de PC essiempre disponible.
