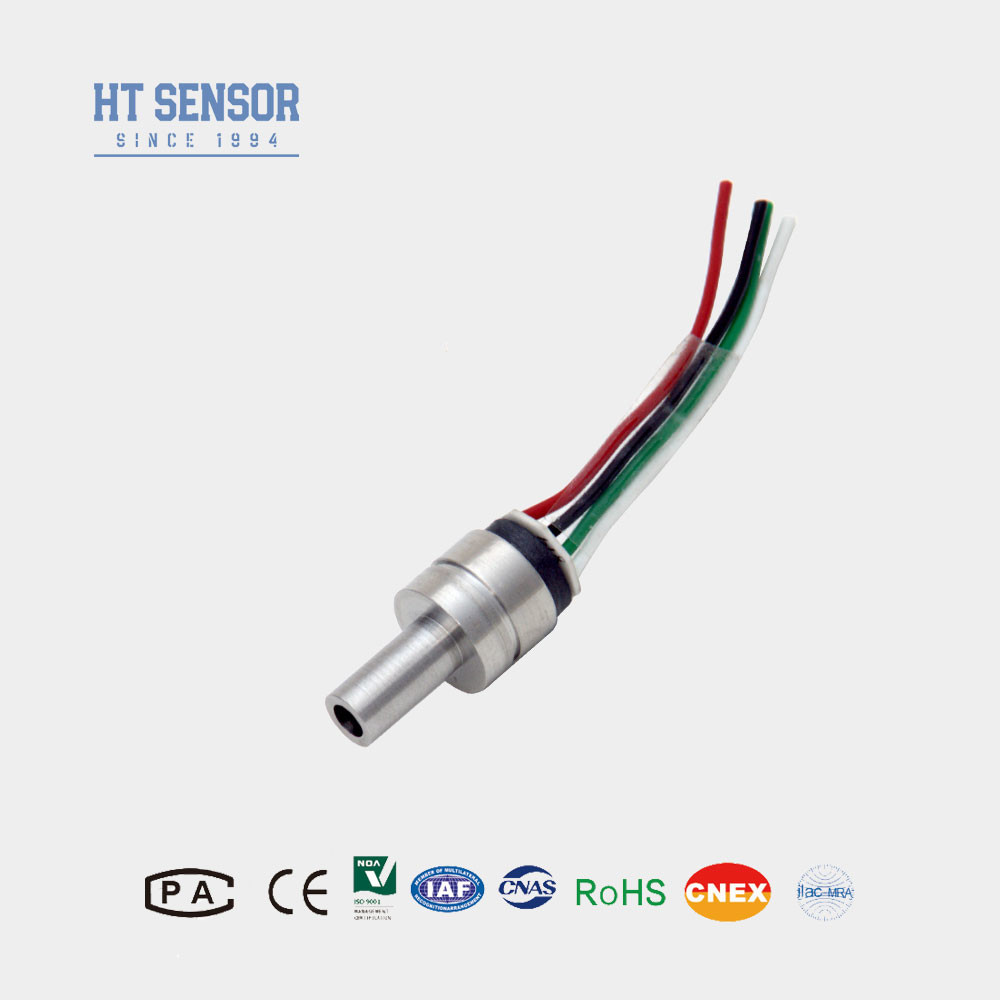

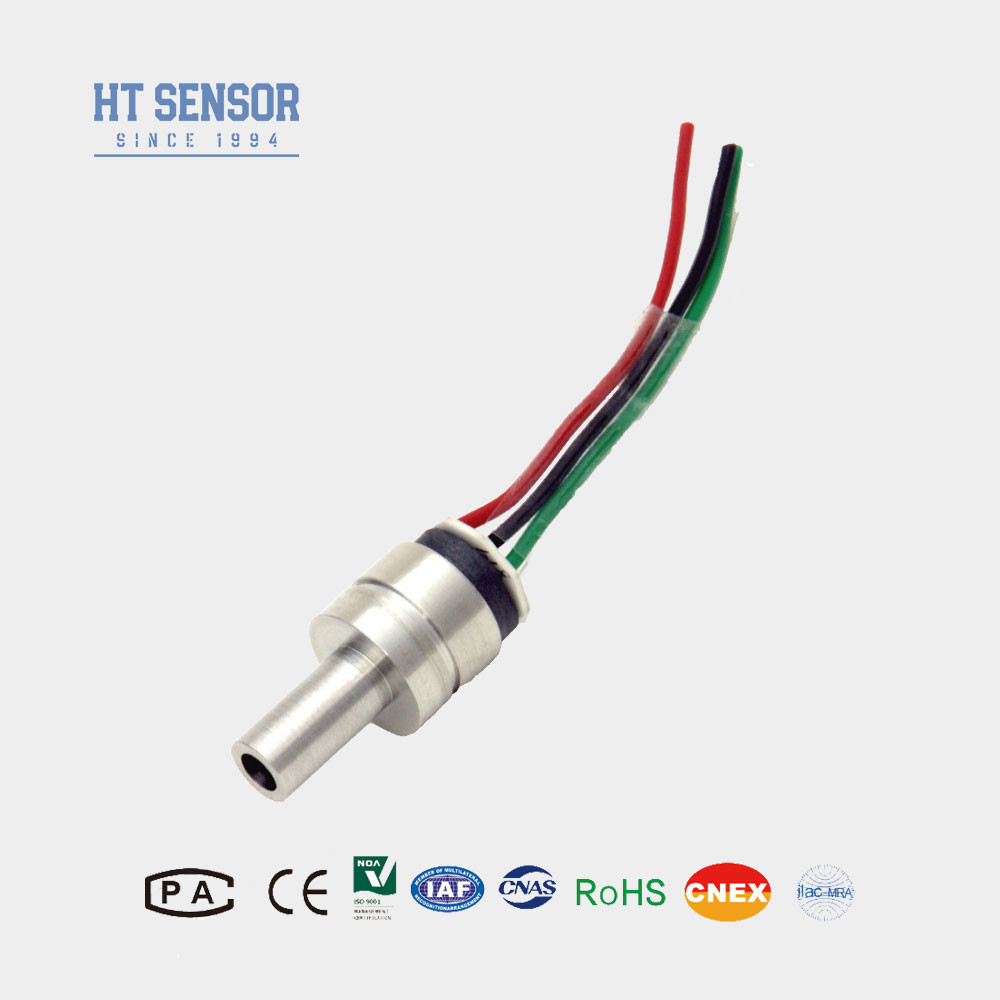

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos

HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement HT13 Silicon Pressure Sensor For Non-corrosive Gas And Liquid Pressure Measurement
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: H13
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: H13 Tipo de cableado: Cuatro alambres
Mediano de medición: Aire y líquido Es el día.: 13 mm
Tipo: Sensor de presión de silicio HT13 Tipo de señal de salida: señal mv Tipo analógico
El material: Acero inoxidable 316L Personalización: Disponible
Resaltar:

Sensor de presión de silicio líquido

,

HT13 Sensor de presión de silicio

,

Sensor de presión de silicio de gas no corrosivo

Descripción de producto

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos

HT13 Sensor de presión piezoresistivo de silicio

Introducción del sensor de presión de silicio:



El sensor de presión de silicio HT13 es el último diseño del sensor de presión de silicio difuso lleno de aceite, con un impacto de alta presión de 100.000 veces no es malo y antiinterferencia / erosión / congelación / impacto,alta precisión y estabilidadTodo acero inoxidable con película de presión inductiva la respuesta a la presión es más rápida y más sensible especialmente diseñado sensor de presión de pequeño diámetro para un regulador de presión de alta calidadLo más importante es el sensor.Adopta acero inoxidable 316, CNC de alta precisión, sello de importación.

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 0
HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 1
HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 2


Características del productocon un diámetro de diámetro superior a 20 mm,:
  1. Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
  2. Amplio rango de medición 0~350KPa~60MpaS
  3. Alta fiabilidad y excelente estabilidad
  4. Varias interfaces roscadas disponibles para su selección
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
  1. Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
  2. Diseño compacto, ideal para aplicaciones con espacio limitado
  3. Utilizados en sistemas de control de procesos para el control y control de la presión
  4. Utilizado comúnmente en sistemas de refrigeración y compresores de aire para la medición de la presión
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
  1. Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  2. Impedancia de entrada:3KΩ~6KΩ
  3. Impedancia de salida:2.5KΩ~6KΩ
  4. Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm

Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
En absoluto (A) El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Se selló Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
  Tipo de producto - ¿ Qué es? Unidad
Linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero.   ± 05 ± 1 % F.S.
Temperatura de escala completa. ± 05 ± 1 % F.S.
Temporario compensado. 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 80MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso alrededor de 15 g
Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 3

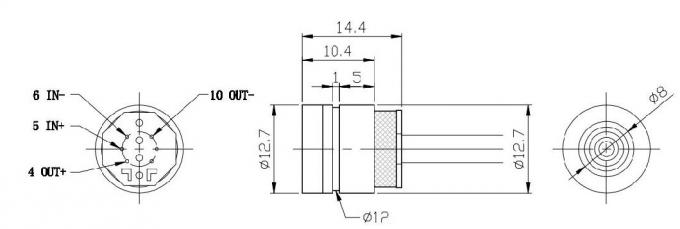

Proyecto de construcción
tipo 1 HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 4
tipo 2 HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 5

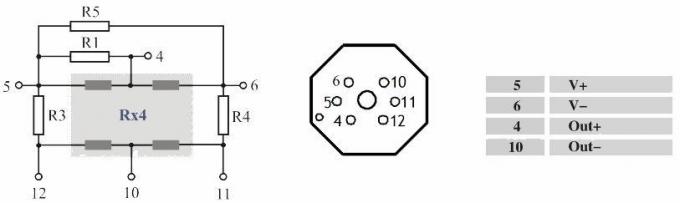

Conexión eléctrica y compensación

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 6



Ejemplos de selección

HT13 Sensor de presión de silicio para medición de presión de gases y líquidos no corrosivos 7
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
aire requerido la estanqueidad
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
