Inicio > Productos> Sensor de la presión del silicio> Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas

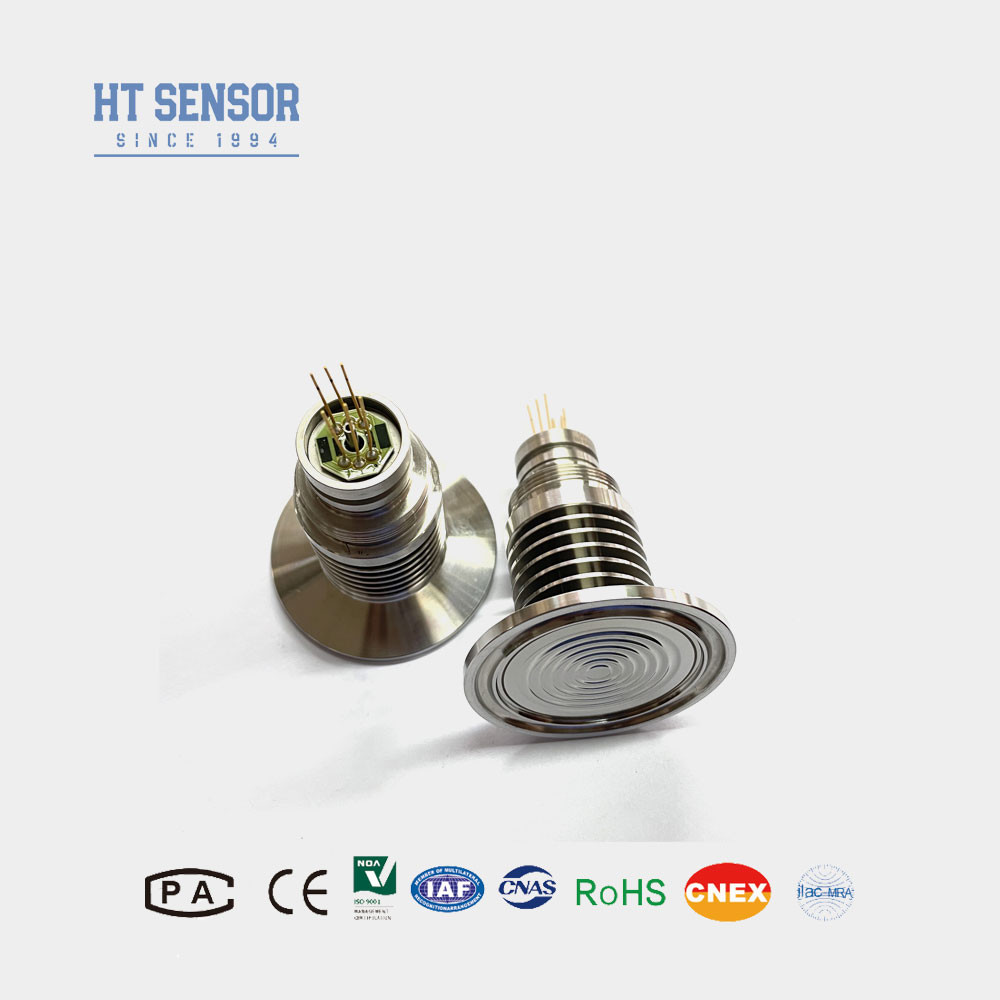

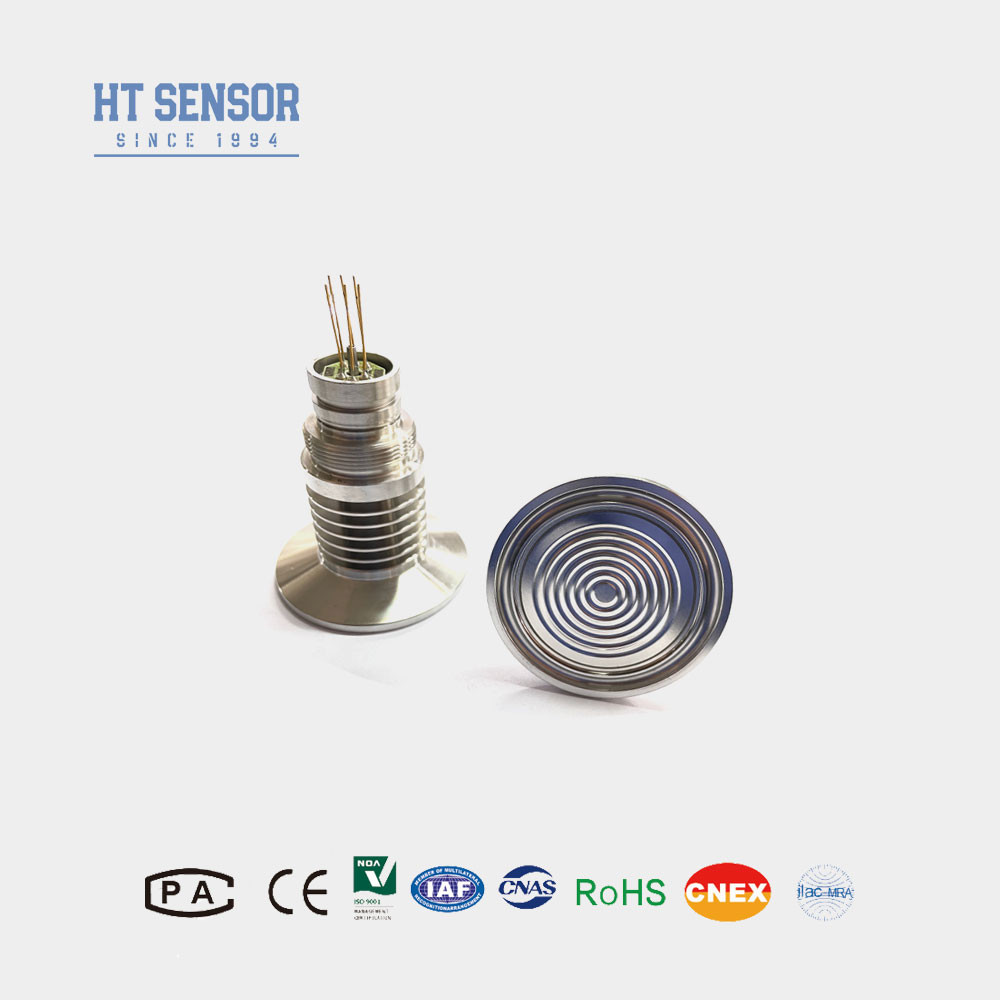

Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: Se aplicará el método de evaluación de la calidad.
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas/mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: Se aplicará el método de evaluación de la calidad. Rango de acción: 0-35kpa~3.5Mpa
Tipo de cableado: Pinos de Kovar recubiertos de oro Mediano de medición: AIR y agua y aceite líquidos
El hilo: 50.4 mm Producción: señal del milivoltio
El poder: 1.5 mA El tipo: Sensor de presión de silicio difuso
Tipo de señal de salida: Análogo Material: Acero inoxidable 316L
Resaltar:

Sensor de presión de silicio difuso

,

Sensor de presión de silicio de alta temperatura

,

Sensor de presión de silicio HT-IQT-B

Descripción de producto

Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas

Se aplicará el método de evaluación de la calidad.PiezoresistivoSensor de presión de silicio

Introducción del sensor de presión de silicio difuso:



El sensor de presión de silicio HT-IQT-B es una especie de diafragma incrustado. La presión se transfirió al chip sensible a través de un diafragma de acero inoxidable y aceite de silicona sellado.El chip del sensor convierte la presión en una señal eléctrica de milivoltios detectableAsí, podemos observar intuitivamente el valor de presión del medio medido.El efecto de medición a alta temperatura es bueno.. El diafragma plano desnudo es fácil de limpiar y tiene un buen efecto en la medición de medios viscosos.



Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 0
Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 1
Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 2

Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
  1. Se aplicará una corriente de corriente constante de ≤ 2 mA (0,4-1,5 mA DC).
  2. Impedancia de entrada: 2,5 KΩ~6 KΩ.
  3. Impedancia de salida: 2,5 KΩ~6 KΩ.
  4. Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,:
Rango de medición Escala (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Se aplicarán las siguientes medidas:
  Tipo de producto - ¿ Qué es? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso - 220 g
Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C


Proyecto de construcción
Dimensión

Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 3








Conexión eléctrica y compensación
Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 4

Ejemplos de selección
Sensor de presión de silicio difuso HT-IQT-B para medición de altas temperaturas 5
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr ella estanqueidad requerida.
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
