Inicio > Productos> Sensor de la presión del silicio> Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad

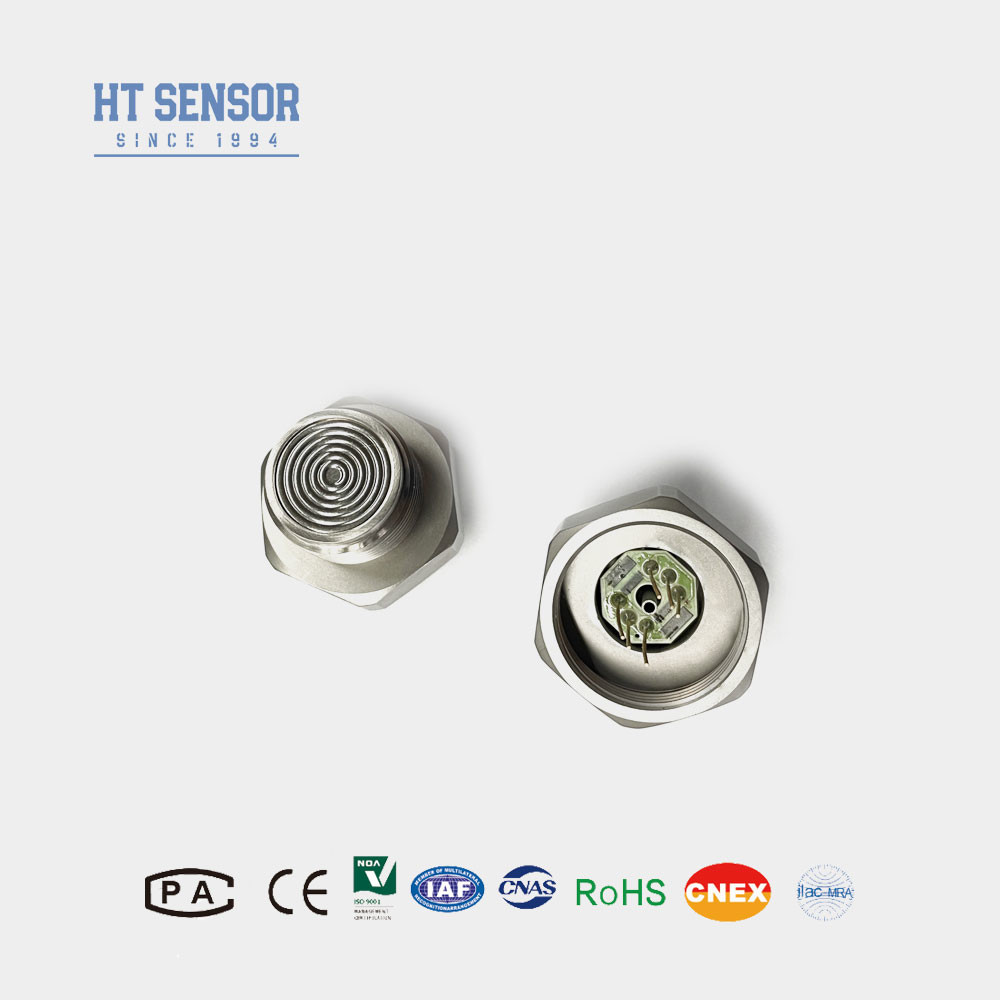

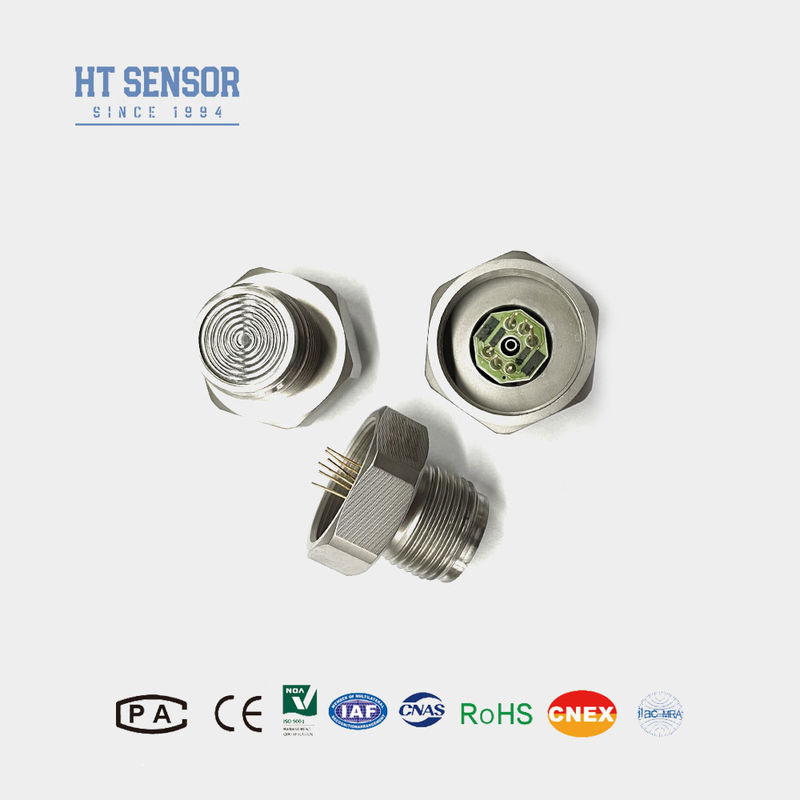

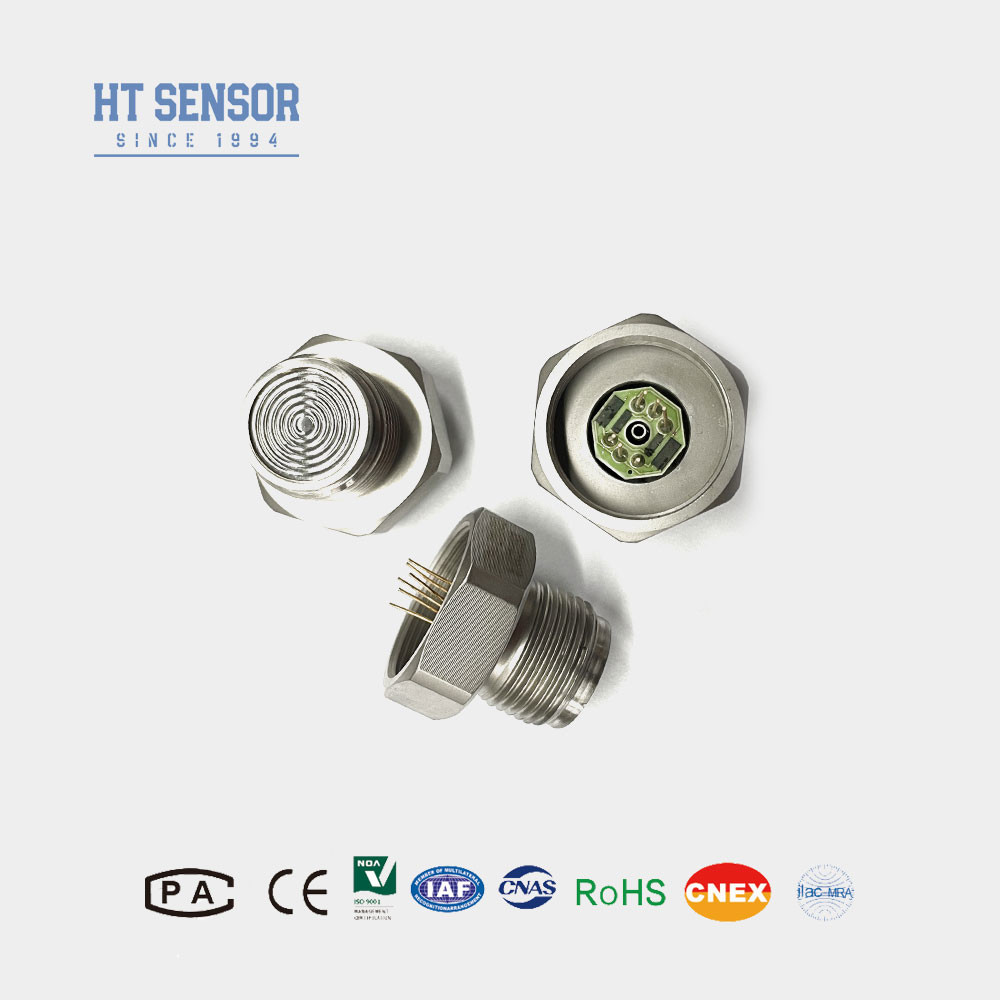

Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad

Flush Diaphragm Structure Silicon Pressure Sensor For Easy Cleaning And High Reliability
Flush Diaphragm Structure Silicon Pressure Sensor For Easy Cleaning And High Reliability
Flush Diaphragm Structure Silicon Pressure Sensor For Easy Cleaning And High Reliability Flush Diaphragm Structure Silicon Pressure Sensor For Easy Cleaning And High Reliability
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: El artículo 4
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 5000 piezas/mes
Mejor precio Contactar ahora
Información detallada
Modelo no.: El artículo 4 El hilo: G1/2 M20*1,5 1/2NPT
Mediano de medición: Gas y líquido Rango de acción: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
El poder: 1.5 mA Marca registrada: - ¿ Qué es esto?
Origen: Baoji, China El tipo: Sensor de presión de descarga piezoresistivo
Para: Transmisor de presión de descarga Tipo de señal de salida: Tipo analógico
Material: Acero inoxidable 316L Personalización: Producción de equipos
Resaltar:

Sensor de presión de silicio de alta fiabilidad

,

Estructura del diafragma de descarga Sensor de presión de silicio

,

Sensor de presión de silicio de fácil limpieza

Descripción de producto

Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad

El sensor de presión piezoresistivo de silicio HT24

Introducción de un sensor de presión de silicio con diafragma de descarga:



El HT24 es un sensor de presión de diafragma con un chip de silicio difuso altamente estable.La presión se transfiere al chip sensible a través de un diafragma de acero inoxidable y el aceite de silicona de selladoEste producto es una estructura de diafragma plana con hilo, G1/2 M20* 1.5 1/2NPT es el hilo más comúnmente utilizado. Fácil de limpiar, alta fiabilidad. Adecuado para alimentos, salud y otras industrias.


Características del productocon un diámetro de diámetro superior a 10 mm,:

  • Utilizando tecnología avanzada y la carcasa de acero inoxidable 316L, junto conmateriales como el titanio y Hastelloy para el diafragma.
  • Utilizando circuitos de película gruesa para la compensación de temperatura y el punto cero corrección.
  • confiabilidad, repetibilidad y estabilidad excepcionales.
  • La estructura del diafragma se lava, lo que hace que sea fácil de limpiar.
Rendimiento eléctricocon un diámetro de diámetro superior a 10 mm,:
  • Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  • Impedancia de entrada: 2,5 KΩ~6 KΩ
  • Impedancia de salida: 2,5 KΩ~6 KΩ
  • Conexión eléctrica: pines de Kovar recubiertos de oro o cables de alta temperatura de 100 mm.
Parámetros de rendimientocon un diámetro de diámetro superior a 10 mm,:
Rango de medición Escala (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán de acuerdo con el procedimiento establecido en el anexo II.
  Tipo de producto - ¿ Qué es? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 55 g
Los parámetros se ensayarán en las siguientes condiciones: 1,5 mA @ 25°C
   Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 0Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 1
Proyecto de construcción
Dimensión

Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 2

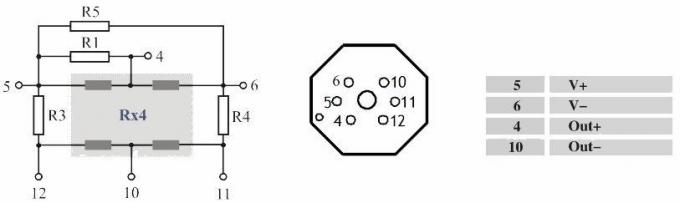

Conexión eléctrica y compensación
Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 3




Ejemplos de selección
Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 4
Consejos para ordenar
  • 1Durante el montaje, se debe prestar atención a la coordinación entre el tamaño del núcleo y la carcasa del transmisor para lograr la estanqueidad requerida.
  • 2. En el proceso de montaje de la cáscara, para garantizar que la alineación vertical, y la presión uniforme, para evitar el atasco o daños de la placa de compensación.
  • 3Si el medio de ensayo no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deberán proporcionar instrucciones especiales al realizar el pedido.
  • 4Evite presionar el diafragma del sensor con la mano o con objetos afilados, para no dañar el núcleo debido a la deformación o punción del diafragma.
  • 5. Mantenga la boca del núcleo del medidor de presión abierta a la atmósfera, evitar que el agua, el vapor o el medio corrosivo entren en la cámara del núcleo del medidor de presión negativo.6. Si hay alguna perilla de cambio, por favor, de acuerdo con la etiqueta en el conductor real para referencia.
Empresa

 Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 5Estructura del diafragma de descarga Sensor de presión de silicio para una limpieza fácil y una alta confiabilidad 6

Preguntas frecuentes:



1P: ¿Cuáles son las características de sus transmisores de sensores de presión?

R: Nuestros transmisores de sensores de presión se caracterizan por su alta precisión, durabilidad y excelente rendimiento, con la opción de personalización.



2P: ¿Puedo personalizar las especificaciones especiales?

R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas a través de nuestros servicios OEM y ODM.



3P: ¿Cuál es su capacidad de producción?

R: Nuestras instalaciones de fabricación tienen la capacidad de producir hasta 30.000 transmisores de sensores de presión por mes, lo que garantiza que podemos cumplir con los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para la producción sin problemas y la entrega de programación.



4P: ¿Cuál es el plazo de entrega típico?

R: Los modelos estándar suelen tener un período de entrega de 5 ~ 8 días hábiles, mientras que los productos personalizados pueden variar.



5P: ¿Cuál es el precio de los productos? ¿Hay descuentos?

R: Ofrecemos precios competitivos con descuentos disponibles para pedidos a granel o asociaciones a largo plazo.



6P: ¿Cuál es la garantía de sus productos?

R: Nuestros productos vienen con una garantía de 24 meses desde la fecha de envío, y nuestro servicio postventa garantiza respuestas rápidas dentro de las 24 horas junto con soporte de instrucción remota a través de la red de PC.
