Lugar de origen: | China. |
---|---|
Nombre de la marca: | HT SENSOR |
Certificación: | RoHS, ISO9001 |
Número de modelo: | Se aplicará el método de evaluación de los resultados. |
Cantidad de orden mínima: | 1 |
Detalles de empaquetado: | En cartón |
Tiempo de entrega: | 5-8 día laborable |
Condiciones de pago: | El importe de la ayuda se calculará en función de los siguientes datos: |
Capacidad de la fuente: | 3 000 PCS/mes |
Modelo: | Se aplicará el método de evaluación de los resultados. | Rango de acción: | 0-10kpa~2Mpa |
---|---|---|---|
El poder: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA Y así sucesivamente |
El material: | Acero inoxidable | El hilo: | OEM masculino o femenino |
Tipo de presión: | Transmisor del sensor de presión diferencial | Clase de protección: | Protección IP65 |
Temperatura de trabajo: | -10-70℃ | Conector: | DIN grande o OEM |
Resaltar: | Industria química Transmisor de presión diferencial,Transmisor de presión diferencial BP93420DII,Transmisor de presión diferencial de petróleo |

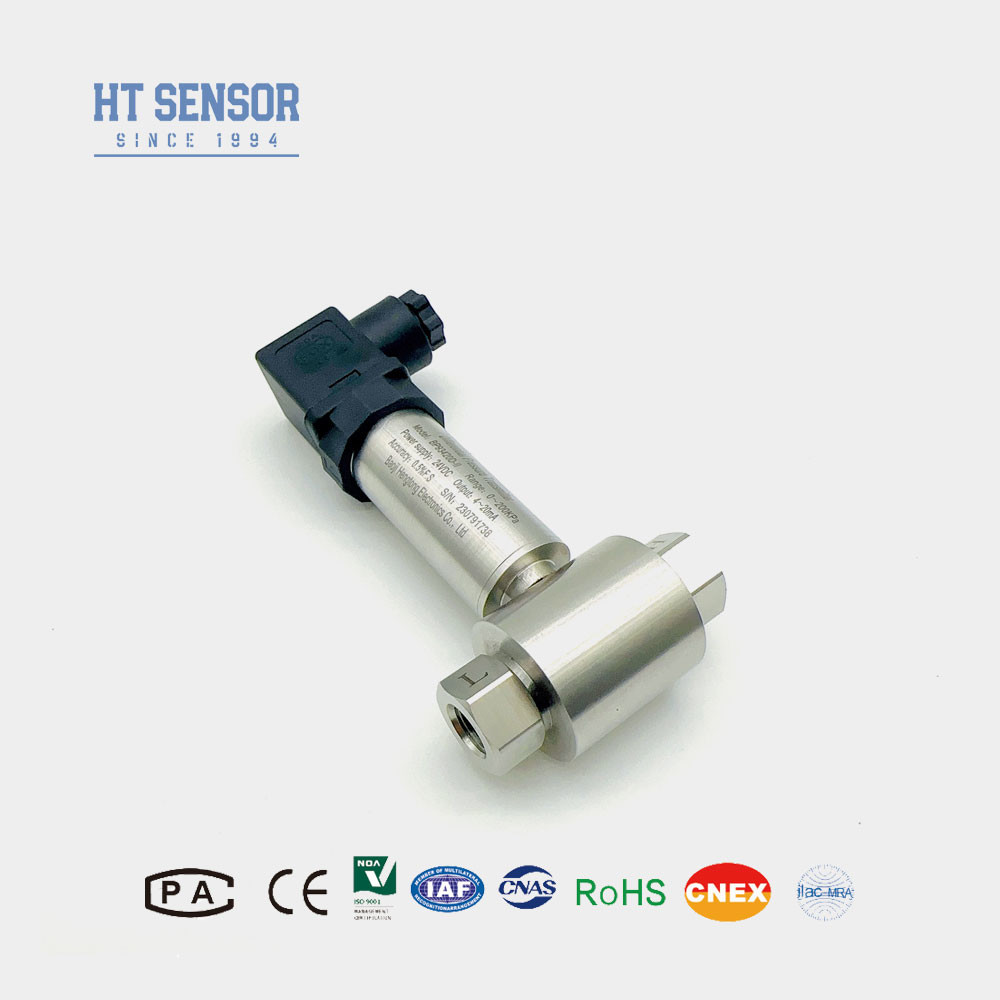

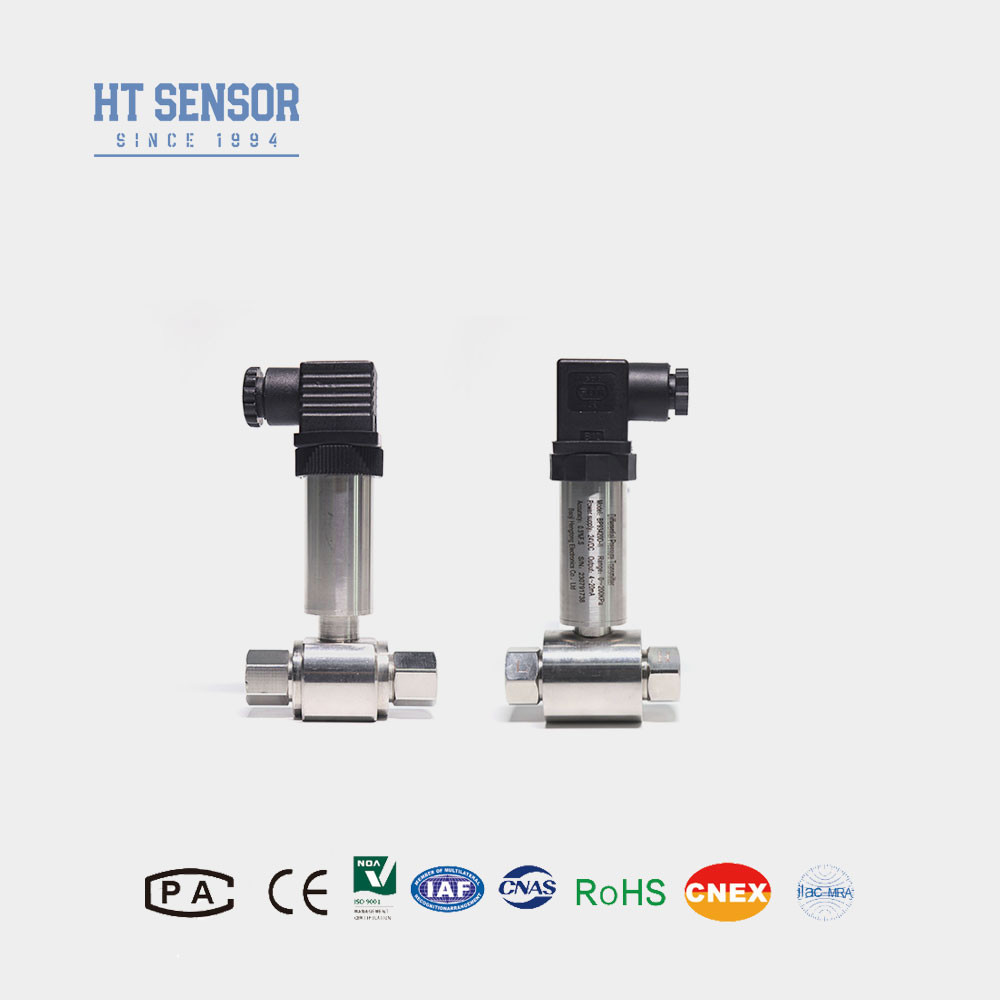

Transmisor de presión diferencial BP93420DII para las industrias petrolera y química
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El transmisor de presión diferencial BP93420DII utiliza un sensor piezorresistivo de silicio difuso.Cuando la diferencia de presión del medio de medición se encuentra en el diafragma ondulado a ambos lados del sensor, la salida de señal por el puente Wheatstone del chip de sensor tiene una buena relación lineal con la diferencia de presión, y la diferencia de presión se puede medir con precisión.Es adecuado para medir la diferencia de presión de varios gases y líquidos en tuberías de petróleoLas industrias industriales, químicas, eléctricas, hidrológicas y otras.
Características del productode un transmisor de presión diferencial::
Parámetros de rendimientode un transmisor de presión diferencial: | |
---|---|
Rango de medición | 0-10KPa...~2MPa |
Tipo de presión | Presión diferencial |
Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo III. |
Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna y de los sistemas de combustión interna. |
Temperatura de compensación | La temperatura de la atmósfera es de 0 °C a 50 °C (de 0 a 10 KPa, de 0 a 20 KPa), de 0 a 70 °C, de 10 a 70 °C |
Temperatura de funcionamiento | -30°C a 80°C |
Temperatura de almacenamiento | -40°C a 100°C |
Vibración | 10g,55Hz 2kHz |
Materiales para la vivienda | 304,316L |
Material del diafragma | Las demás: |
Resistencia al aislamiento | 100 MΩ 100 VDC |
Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
Calificación de protección | Protección IP65 |
Peso | ~ 0,45 kg |
Señales de salida | Válvula de alimentación | Tipo de salida |
---|---|---|
4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
010/20 mA |
3 cables |
|
0/1 ¢ 5V | ||
0.5 ∙ 4.5 V | 5VDC |
Consejos para ordenarde un transmisor de presión diferencial: |
1Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido.
