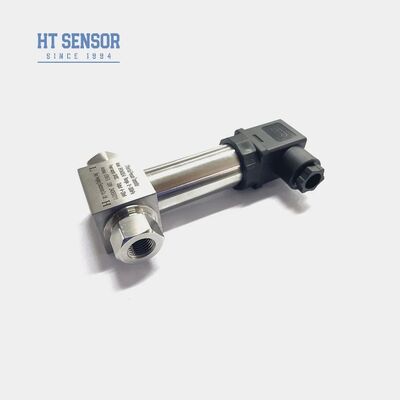

Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido

4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement
4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement 4-20mA Output Differential Pressure Transmitter with 0.25% Accuracy and IP65 Protection for Liquid Level Measurement
Informacion basica
Certificación: ISO
Cantidad de orden mínima: 1
Precio: 50
Mejor precio Contactar ahora
Información detallada
Modelo No.: BP93420D-II Medio de medición: Líquido
Grado de precisión: 0,25%, 0,5% Rango de presión: 0-10kpa...~2MPa
Clasificación IP: IP65 Material de la carcasa: 304 SS
Peso: ~ 0,45 kg Sobrecarga de un solo lado: ≤3 veces del rango nominal
Presión estática: El valor mínimo entre 5 veces el rango nominal o 7 MPa Repetibilidad: ± 0.03% (típ.) ± 0.05% fs (máx.)
Estabilidad a largo plazo: ±0,5% FS/año (≤200 KPa) ±0,2 % FS/año (>200 KPa) Temperatura de funcionamiento: -30ºC~80ºC
Temperatura de almacenamiento: -40ºC~100ºC Señal de salida: 4~20mA, 0~10/20mA, 0/1~5V, 0,5~4,5V
Voltaje de suministro: 12 ~ 30vdc, 5vdc
Resaltar:

Transmisor de presión diferencial de salida de 4-20 mA

,

0Transmisor de presión con una precisión del 25%.

,

Transmisor de nivel de protección IP65

Descripción de producto

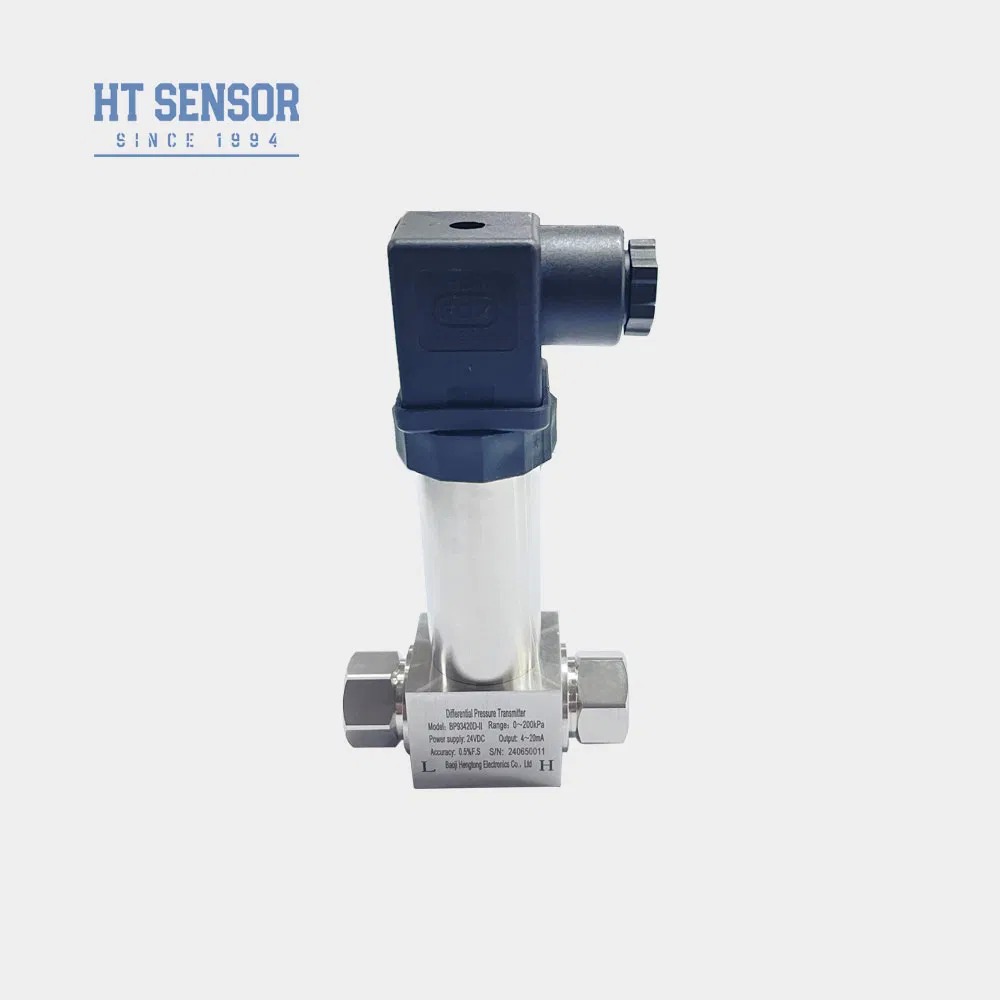

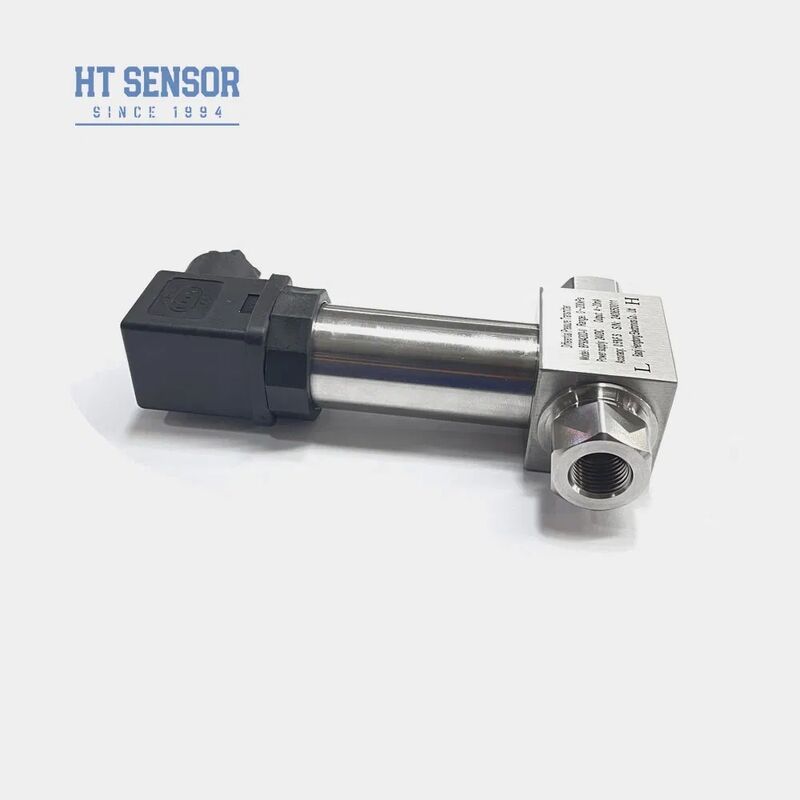

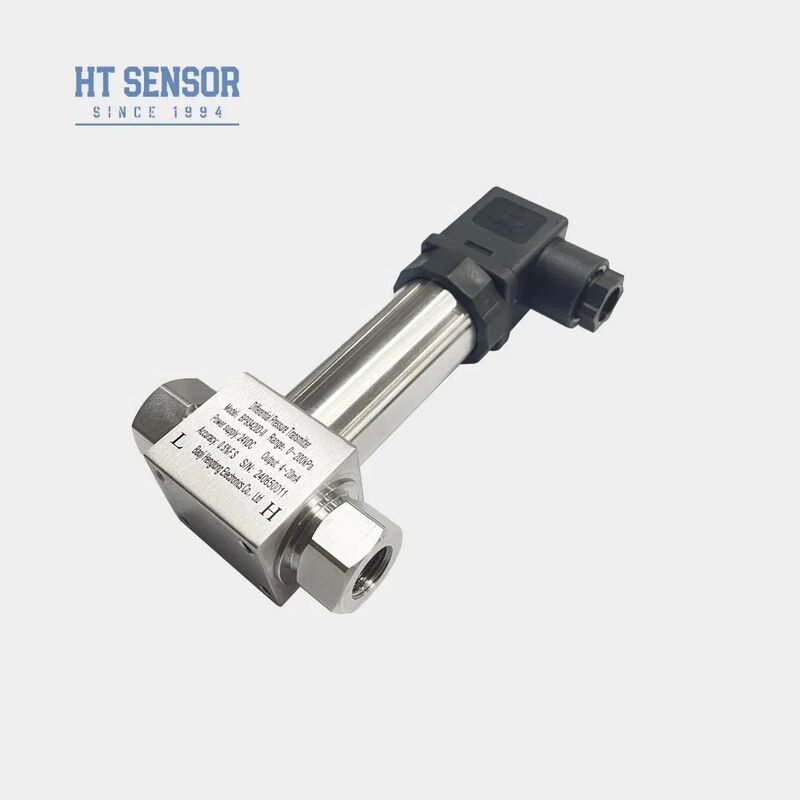

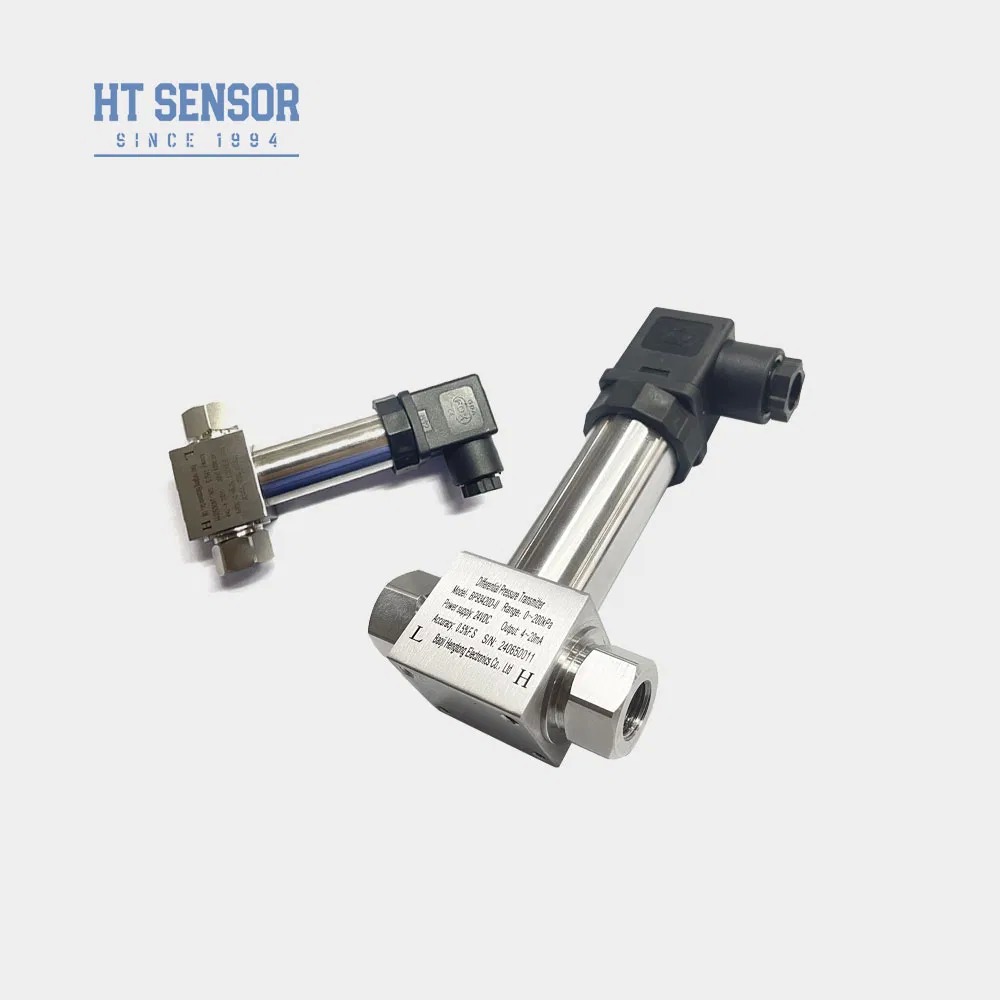

Transmisor de Presión Diferencial BP93420DII
El transmisor de presión diferencial BP93420DII utiliza tecnología de sensor de silicio difuso piezorresistivo. Cuando la presión diferencial del medio medido actúa sobre los diafragmas corrugados en ambos extremos del sensor, la señal de salida del puente de Wheatstone mantiene una excelente correlación lineal con la presión diferencial, asegurando un rendimiento de medición preciso.
Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 0 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 1
Características Principales
  • Construcción de acero inoxidable para un diseño compacto y fácil instalación
  • Compensación de temperatura rigurosa y cribado de envejecimiento para un rendimiento estable y fiable
  • Opciones de interfaz eléctrica flexibles: configuraciones enchufables o de cableado directo
Aplicaciones Industriales
  • Medición de presión diferencial para gases y líquidos en sistemas de tuberías de petróleo, química, energía e hidrología
  • Monitorización de procesos industriales en aplicaciones de petróleo, química, metalurgia, generación de energía e hidrología
  • Sistemas de medición de presión de tuberías y cámaras de horno
Especificaciones Técnicas
ParámetroEspecificación
Rango de Medición0-10KPa...~2MPa
Tipo de PresiónPresión Diferencial
Sobrecarga Unilateral≤3 veces el rango nominal
Presión EstáticaMínimo de 5 veces el rango nominal o 7 MPa
Precisión @ 25°C±0.25% (Típico) ±0.5% (Máximo)
Repetibilidad±0.03% (Típ.) ±0.05%FS (Máx.)
Histéresis±0.03% (Típ.) ±0.05%FS (Máx.)
Estabilidad a Largo Plazo±0.5%F.S/Año (≤200KPa) ±0.2%F.S/Año (>200KPa)
Deriva de Temperatura de Cero±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa)
Deriva de Temperatura de Span±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa)
Temperatura de Compensación0-50°C(0-10KPa, 0-20KPa), 0-70°C, -10-70°C
Temperatura de Operación-30°C~80°C
Temperatura de Almacenamiento-40°C~100°C
Vibración10g, 55Hz ~ 2kHz
Material de la Carcasa304, 316L
Material del Diafragma316L
Resistencia de Aislamiento100MΩ 100VDC
Clasificación AntideflagranteIntrínsecamente seguro y antideflagrante
Clasificación de ProtecciónIP65
Peso~0.45kg
Configuración de Señal de Salida
Señal de SalidaVoltaje de SuministroTipo de Salida
4~20mA12~30VDC2/3/4 hilos
0~10/20mA3 hilos
0~1~5V5VDC
0.5~4.5V5VDC
Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 2 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 3 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 4 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 5
Guías de Instalación y Pedido
Notas Importantes de Instalación
  • Verificar la compatibilidad del medio medido con las partes en contacto con el producto
  • Instalar un manifold de tres válvulas entre el punto de medición y el transmisor para la aplicación controlada de presión
  • Posicionar las interfaces de presión horizontalmente para minimizar los efectos de la ubicación de instalación
  • Especificar requisitos especiales (vibración, impacto, EMI/RFI) durante el pedido
Guía de Pedido de Producto
CódigoDescripción
BP93420XXModelo Base Transmisor de Presión
DIITransmisor de Presión Diferencial
D1Fuente de Alimentación 24VDC
D2Fuente de Alimentación 5VDC
D3Otra Fuente de Alimentación
S1Salida 4~20mADC
S2Salida 1~5VDC
S3Salida 0~5VDC
S4Salida 0~10mADC
S5Salida 0~20mADC
S6Salida 0~10VDC
S7Salida 0.5~4.5VDC
J1Conexión de Presión Macho M20×1.5
J2Conexión de Presión Macho G1/2
J3Conexión de Presión Macho G1/4
J4Conexión de Presión Macho NPT de 1/2
J5Otra Conexión de Presión
B1Conexión Eléctrica Hirschmann
B2Conexión Eléctrica Enchufe PG7
B3Salida de Cable Sellado
B4Otra Conexión Eléctrica
DTipo de Presión Diferencial
Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 6 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 7 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 8 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 9 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 10 Transmisor de presión diferencial de salida de 4-20mA con una precisión del 0,25% y protección IP65 para la medición del nivel del líquido 11
