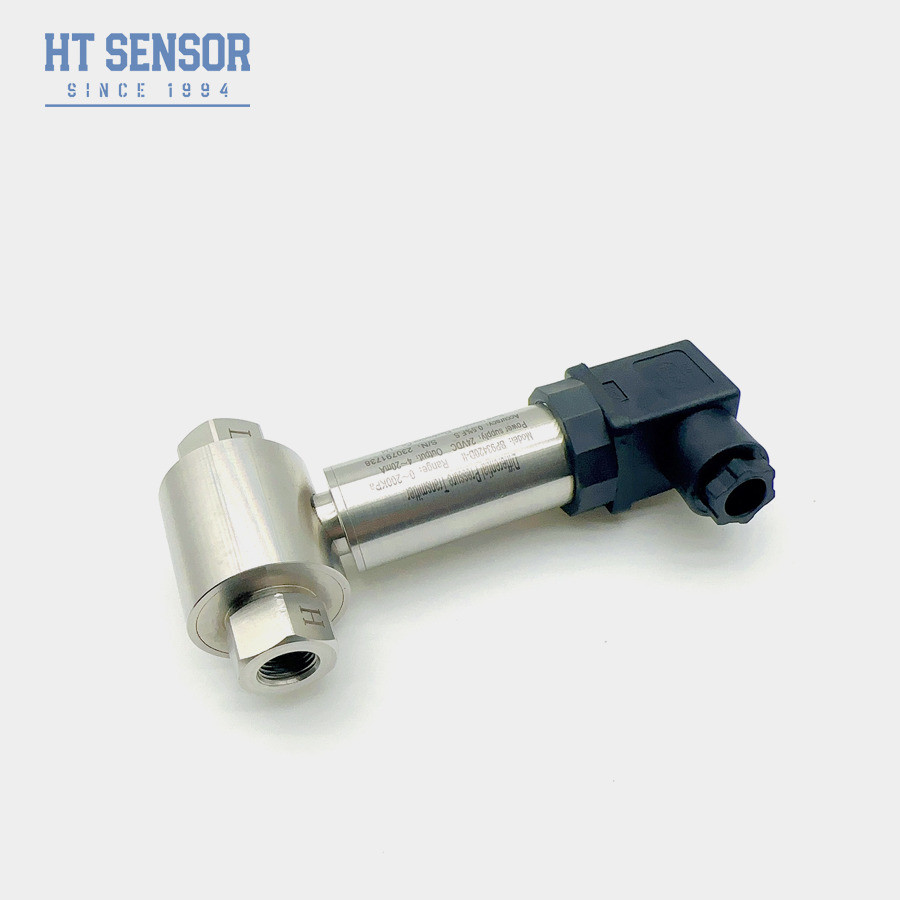

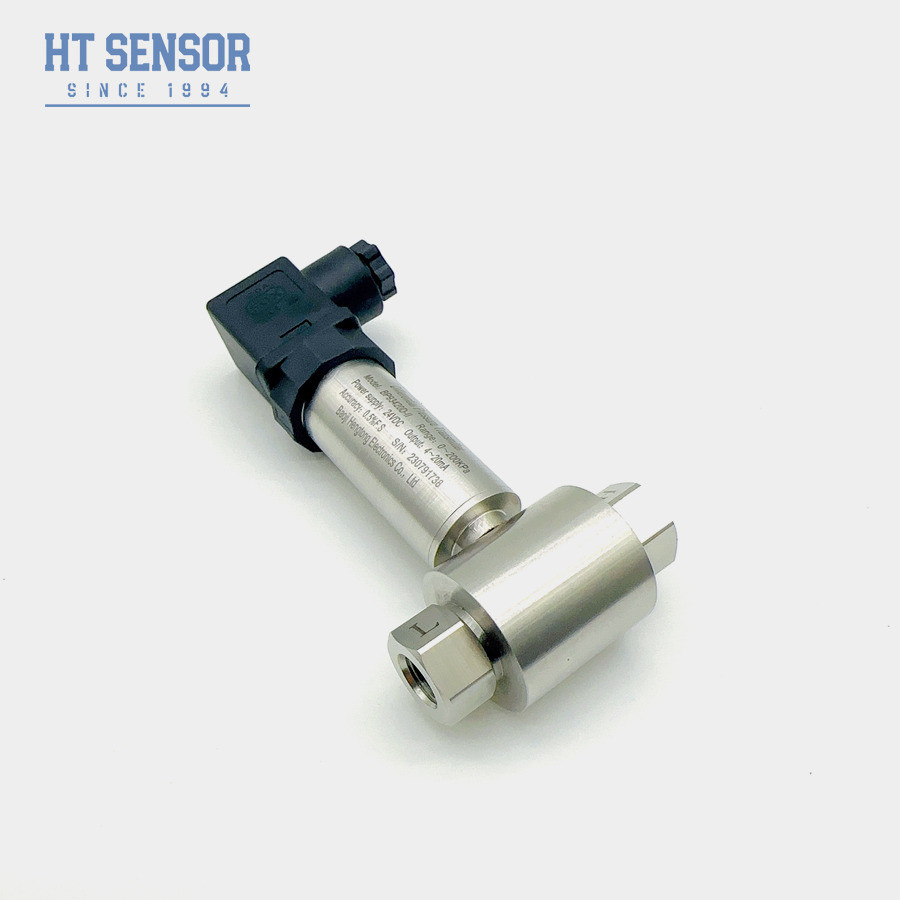

Sensor de transmisión de presión diferencial BP93420D-II
Product Details
| modelo: | BP93420D-II | Rango: | 0-10KPA ~ 2MPA |
|---|---|---|---|
| Fuerza: | Se aplicará el método siguiente: | Producción: | 0.5-4.5V 4-20mA RS485 Y así sucesivamente |
| Material: | Acero inoxidable | Hilo: | Hombre y mujer G1/4 y demás |
| Tipo de presión: | Presión diferencial | Clase de protección: | IP65 |
| Temperatura de trabajo: | 0-60℃ | Conector: | Big Din o OEM |
| Resaltar |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
BP93420D-II Sensor de transmisión de presión diferencial para la presión diferencial en un fluido
BP93420DIIDDiferencialPResurrecciónTransmisor
Introducción del transmisor de presión diferencial:
El sensor de presión diferencial BP93420DII es un dispositivo de sensor utilizado para medir la presión diferencial en un fluido.Puede medir la diferencia de presión entre dos puntos diferentes y a menudo se utiliza para controlar el nivel en una tuberíaLos sensores de presión diferencial se utilizan ampliamente en sistemas de control industrial, sistemas HVAC y aplicaciones de medición del nivel de líquido.
En general, los sensores de presión diferencial son indispensables en una amplia gama de aplicaciones industriales y comerciales, proporcionando datos críticos para controlar el flujo de fluidos, mantener la calidad del aire,y la gestión de los niveles de líquidoSu versatilidad y fiabilidad las convierten en componentes esenciales en numerosos sistemas donde se necesitan medir y controlar diferencias de presión precisas.
Características del productode un transmisor de presión diferencial:
- El transmisor cuenta con un diseño estructural de acero inoxidable, por lo que es compacto y fácil de instalar
- Se somete a una estricta compensación de temperatura y detección de envejecimiento, lo que garantiza un rendimiento estable y confiable
- La interfaz eléctrica puede seleccionarse como opción de conexión o cableado directo.
Aplicacionesde un transmisor de presión diferencial:
- Apto para medir la presión diferencial de varios gases o líquidos en tuberías de industrias como el petróleo, la química, la energía y la hidrología.
- Aplicado en procesos industriales in situ como el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- Medición de la presión en tuberías y cámaras de horno
| Parámetros de rendimientode un transmisor de presión diferencial | |
|---|---|
| Rango de medición | 0-10KPa...~2MPa |
| Tipo de presión | Presión diferencial |
| Sobrecarga de un solo lado | ≤ 3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán de acuerdo con el método de ensayo establecido en el anexo I del presente Reglamento. |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de combustión interna y de los sistemas de combustión interna se calcularán en función de la temperatura de los sistemas de combustión interna. |
| Temperatura de compensación | La temperatura de la atmósfera es de 0 °C a 50 °C (de 0 a 10 KPa, de 0 a 20 KPa), de 0 a 70 °C, de 10 a 70 °C |
| Temperatura de funcionamiento | -30°C a 80°C |
| Temperatura de almacenamiento | -40°C a 100°C |
| Vibración | 10g,55Hz 2kHz |
| Materiales para la vivienda | 304,316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Seguridad intrínseca y resistencia a las explosiones |
| Calificación de protección | Protección IP65 |
| Peso | ~ 0,45 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ′ 20 mA | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | Cables 2/3/4 |
| 010/20 mA |
3 cables |
|
| 0/1 ¢ 5V | ||
| 0.5 ∙ 4.5 V | 5VDC |
| Consejos para ordenarde un transmisor de presión diferencial |
1Al seleccionar el producto, asegúrese de que el medio medido sea compatible con las partes en contacto del producto.
2Para garantizar un funcionamiento fiable, se recomienda instalar un colector de tres válvulas entre el punto de medición y el transmisor.garantizar una aplicación de presión lenta y uniforme a las cámaras de presión positiva y negativa del transmisor.
3Durante la instalación, es aconsejable colocar las interfaces de presión en ambos extremos horizontalmente para minimizar el impacto de la ubicación de la instalación en el producto.
4Para requisitos especiales tales como vibraciones fuertes, fuerza de impacto instantánea, interferencias electromagnéticas fuertes o interferencias de radiofrecuencia,Por favor, informe a nuestra empresa y especifique estos requisitos en el pedido
| Guía de pedidosde un transmisor de presión diferencial | ||||||||
| Se aplicará el procedimiento siguiente: | Transmisor de presión | |||||||
| Código | Proyecto de construcción | |||||||
| El DII | Transmisor de presión diferencial | |||||||
| Rango de medición | 0-10KPa...~2MPa | |||||||
| Código | Fuente de alimentación | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Las demás | |||||||
| Código | Señales de salida | |||||||
| S1 y S2 | 4 ¢ 20 mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | Se aplicarán las siguientes medidas: | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexión de presión | |||||||
| J1 | M20×1,5 Hombre | |||||||
| J2 | G1/2 Hombre | |||||||
| J3 | G1/4 Hombre | |||||||
| J4 | 1/2 NPT Hombre | |||||||
| J5 | Las demás | |||||||
| Código | Conexión eléctrica | |||||||
| B1 | - ¿ Qué es? | |||||||
| B2 | Enchufe PG7 | |||||||
| B3 | Salida del cable sellado | |||||||
| B4 | Las demás | |||||||
| Código | Tipo de presión | |||||||
| D | Presión diferencial | |||||||
