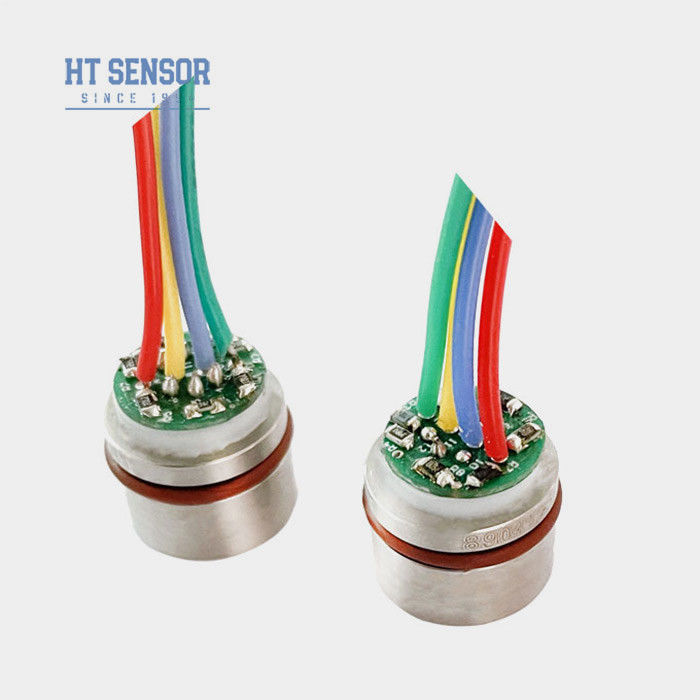

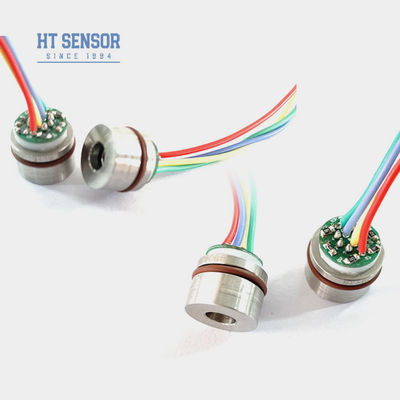

Sensor de presión de silicona de 15 mm 10VDC Sensor de nivel piezoresistivo de acero inoxidable
Product Details
| Modelo No.: | El número de unidad | Tipo de hilo: | No |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Rango: | 0-350kpa~20MPa | Suministrar: | 5-10VCC |
| Palabras clave: | Sensor pequeño | Especificación: | 15 mm |
| Marca: | - ¿ Qué es esto? | Tipo: | Sensor de presión de silicio pequeño |
| Material: | Acero inoxidable | Personalización: | Disponible para OEM y ODM |
| Resaltar |
Sensor de presión de silicona de 15 mm,Sensor de presión de silicona pequeño 10VDC,Sensor de presión pieoresistiva de acero inoxidable de 10 VDC |
||
Product Description

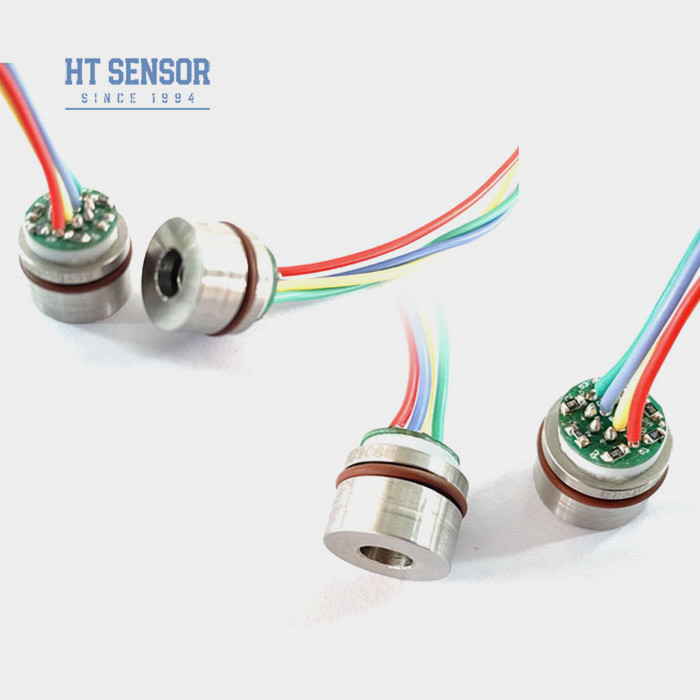

HT15V 15mm Mini Sensor de presión de silicio de acero inoxidable 10VDC
HT15V PiezoresistivoEl silicioSensor de presión
Introducción de un sensor de presión de silicio de 15 mm:
V es un sensor de presión piezorresistivo de silicio con una fuente de alimentación de voltaje constante y un control de salida de 10mv/V.Utiliza el efecto piezorresistivo del silicio difuso para medir con precisión las presiones de líquido y gasEl sensor de presión de silicio V tiene un diámetro de solo 15 mm, pertenece al sensor de presión de tipo exquisito.Nuestra empresa también puede realizar personalización especial basada en las necesidades de los usuarios, tales como sensores de presión de todas las estructuras soldadas, amplia compensación de temperatura, alta fiabilidad, sensores antichoque y antivibración, especialmente para armas y equipos de defensa nacional.
Características del productocon un diámetro de diámetro superior a 20 mm,:
- Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
- Amplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- Suministro de tensión constante
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Diseño compacto, ideal para aplicaciones con espacio limitado
- Utilizados en sistemas de control de procesos para el control y control de la presión
- Utilizado comúnmente en sistemas de refrigeración y compresores de aire para la medición de la presión
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | |||||
| Rango de medición | Escala (G) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||
| En absoluto (A) | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | ± 08 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 08 | ± 2 | % F.S. | ||
| Temporario compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 20 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | |||||
| Proyecto de construcción | |
| Dimensión |  |
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
1En el ensamblaje, se debe prestar atención al tamaño de la cáscara del núcleo y al transmisor para que cooperen, a fin de lograr el requisito de estanqueidad.
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y de que se aplique presión uniformemente para evitar que se atasque o dañe la placa de compensación.
3Si el medio de ensayo no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con la mano o con un objeto afilado para evitar la deformación o punción del diafragma y el daño al núcleo.
5. Mantenga la entrada de presión de la cámara de presión negativa del sensor de presión del medidor abierta a la atmósfera para evitar el agua,el vapor de agua o los medios corrosivos que entran en la cámara de presión negativa del núcleo de presión del medidor.
6. Si hay alguna perilla de cambio, por favor, de acuerdo con la etiqueta en el conductor real para referencia.
| Pregunta y respuesta |
.
.
