Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos

HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core

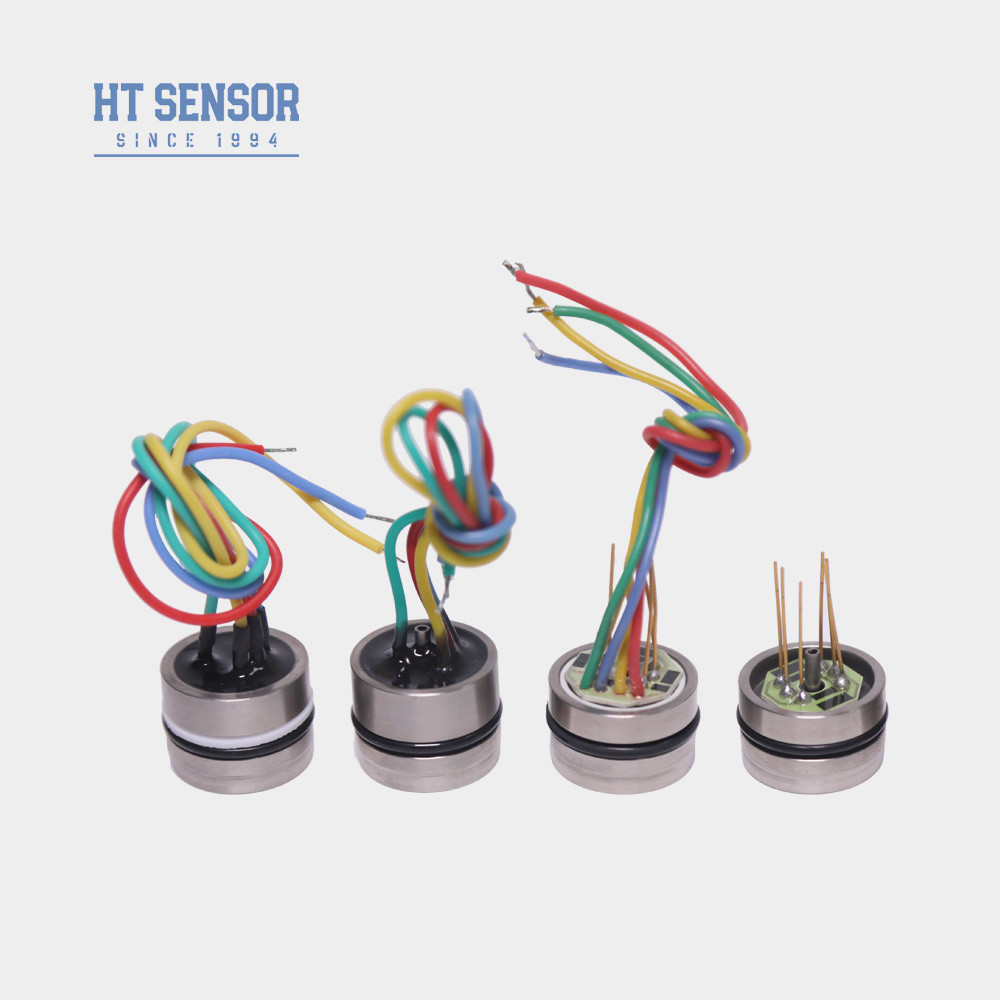

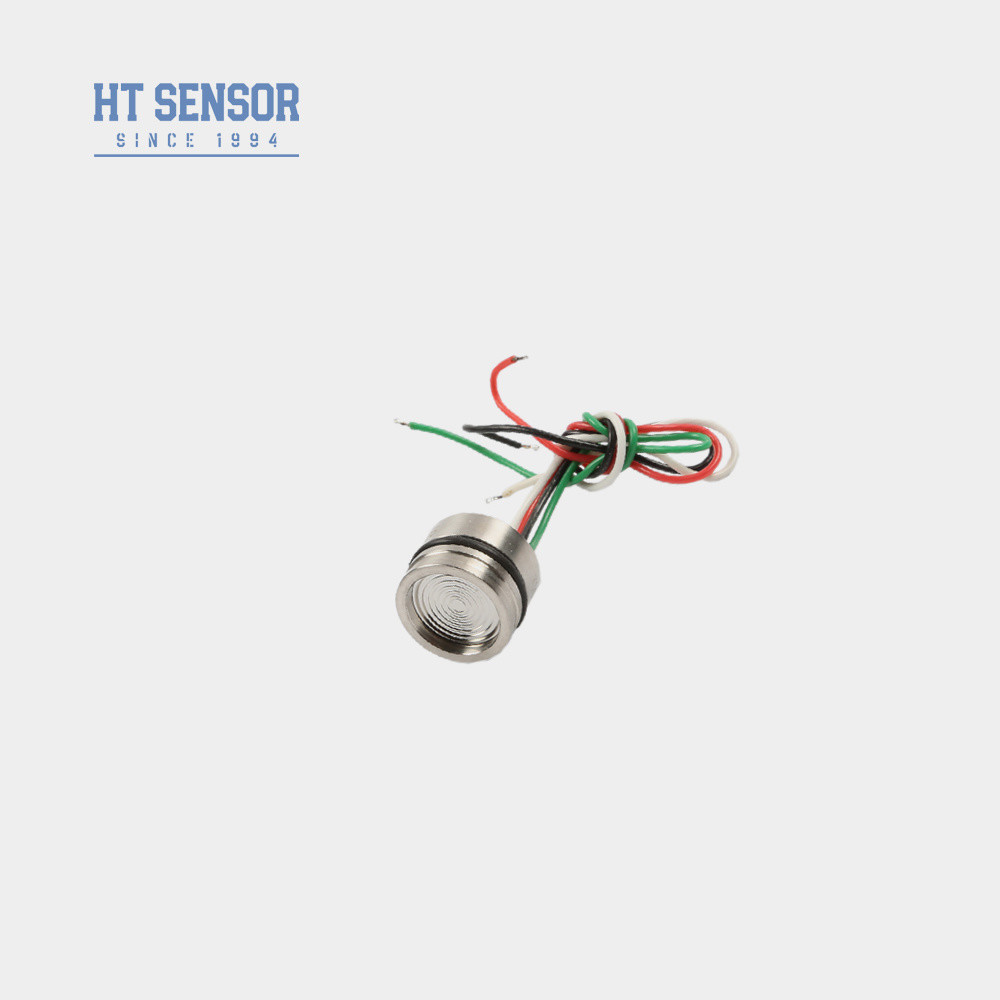

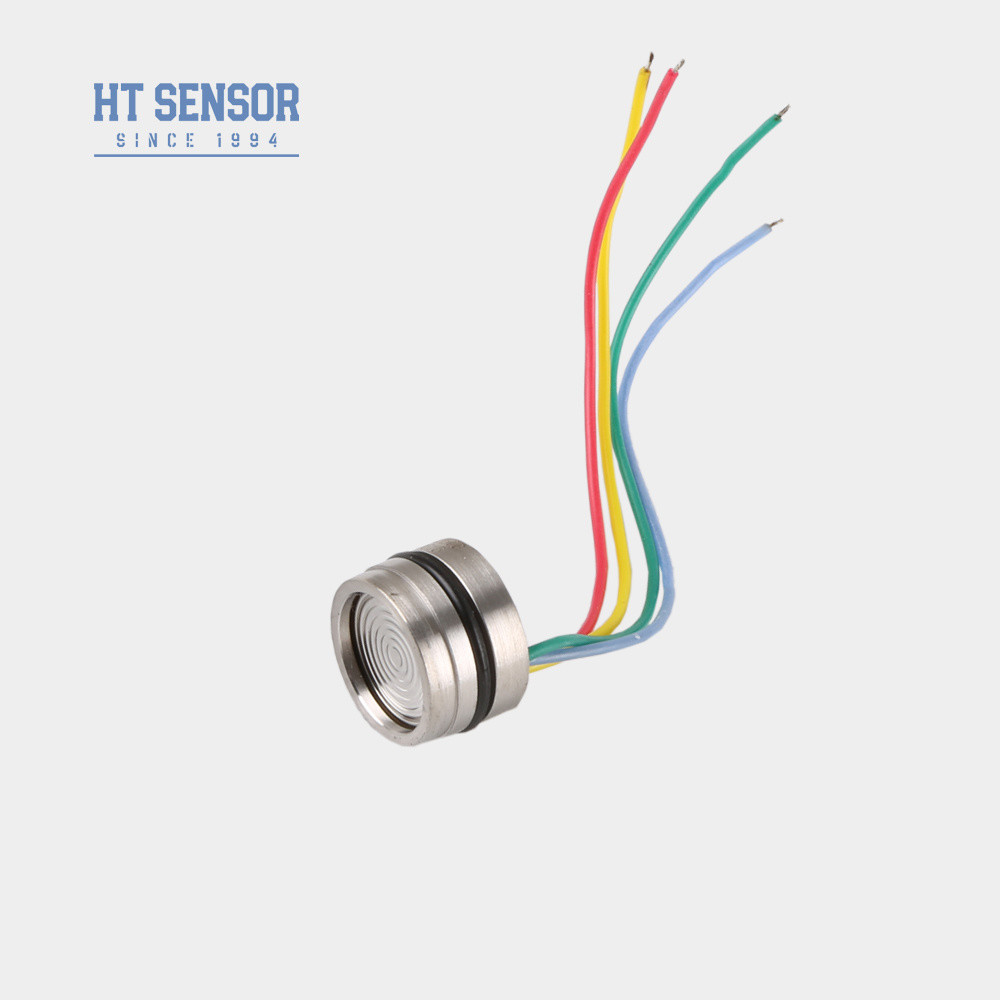

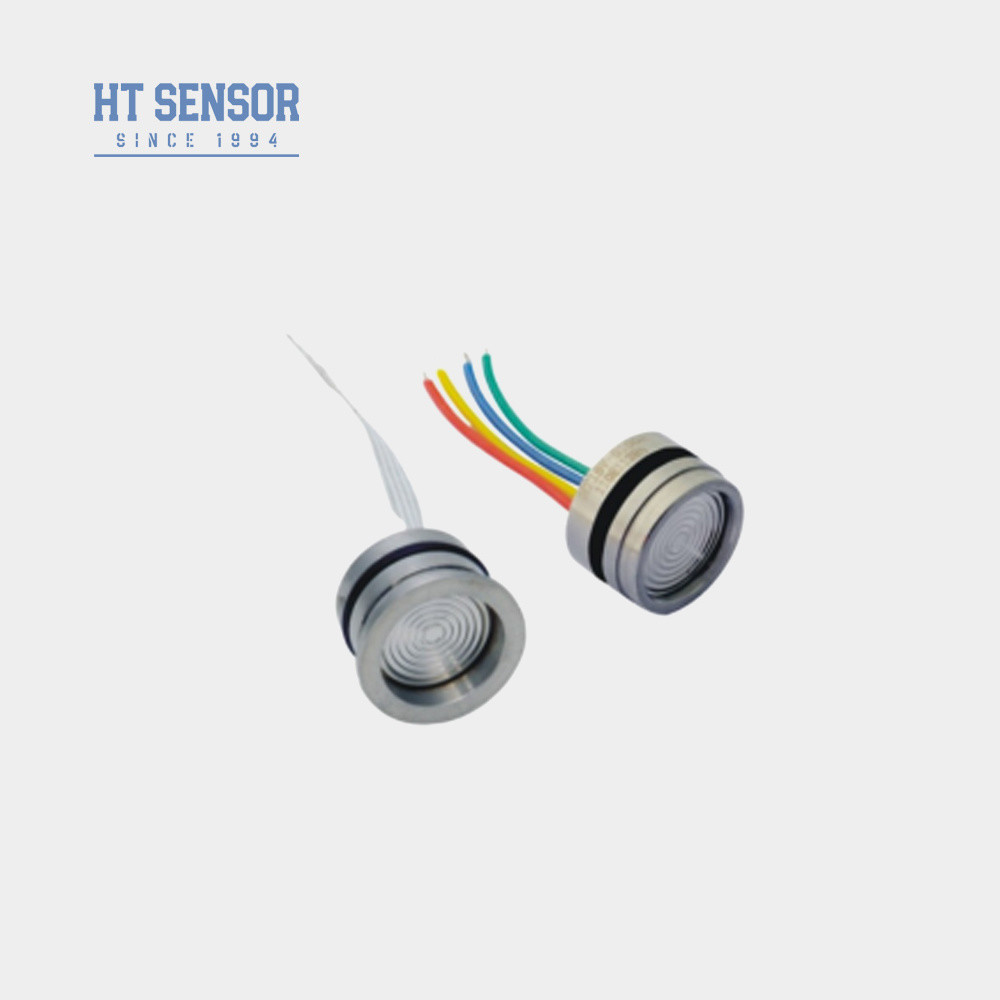

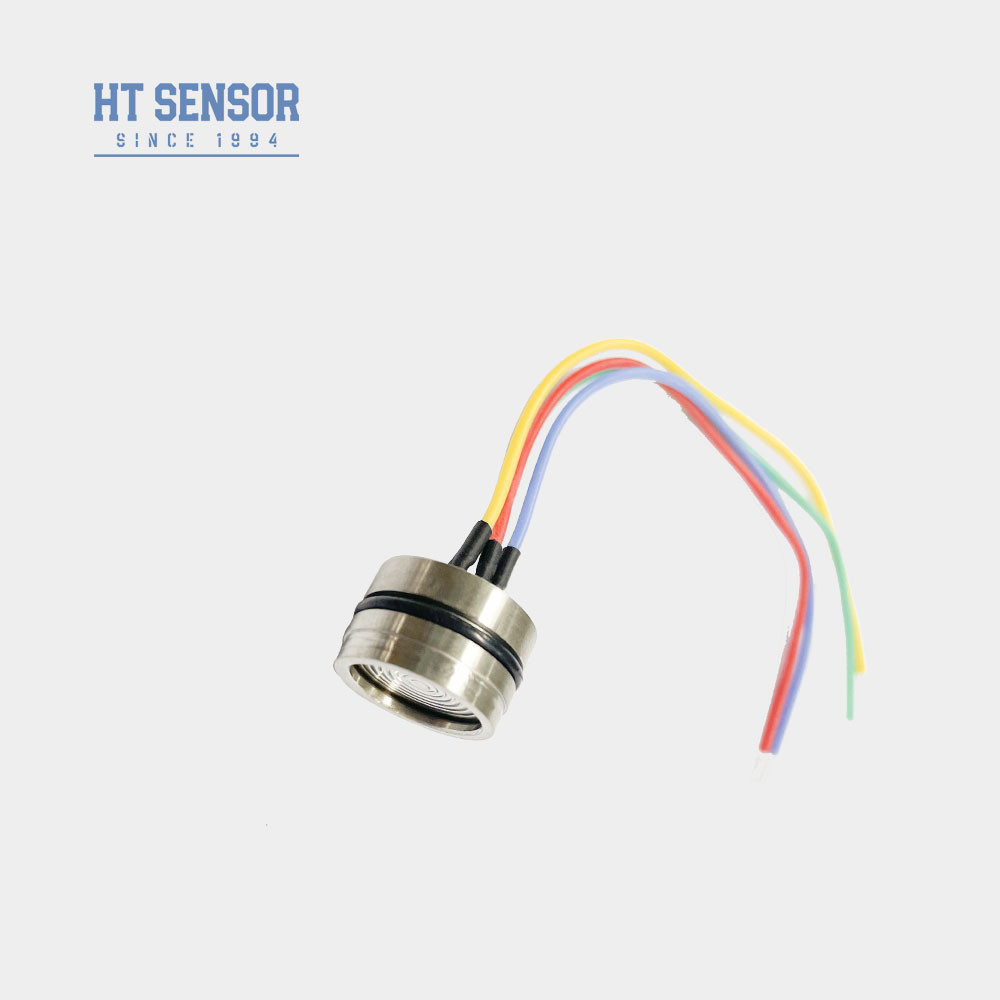

HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: HT19F
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: Western Union, L/C, T/T
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo No.: HT19F Tipo de cableado: Cuatro alambres
Medio de medición: Gas y líquido Personalizado: OEM
medio de relleno: Aceite de silicio Estabilidad a largo plazo: 0.2%F.S/Year
Paquete de transporte: Caja de cartón Especificación: 19 mm
Marca: - ¿ Qué es esto? Origen: Porcelana
codigo hs: 9026209090 Para: Transmisor de presión de silicio difuso
Tipo de señal de salida: Tipo analógico de la señal mv Material: acero inoxidable

Descripción de producto

Descripción del producto

Sensor de presión piezorresistivo de nivel de silicio HT19 de acero inoxidable 316 con núcleo de sensor de 4 hilos
Sensor de presión piezorresistivo de silicio HT19

Introducción:
HT19 funciona como un sensor de presión piezorresistivo de silicio, con un núcleo que consiste en un elemento de silicio difuso altamente estable. Mide eficazmente la presión de líquidos y gases transmitiendo la presión del medio probado al diafragma de silicio a través de un diafragma de aislamiento y aceite de silicona. La versatilidad del sensor encuentra un amplio uso en compresores de aire y sistemas de refrigeración
Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 0
Características del producto3. Impedancia de salida: 2.5KΩ~6KΩ
1. Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con  materiales como titanio y Hastelloy para el diafragma
2. Empleando circuitos de película gruesa para la compensación de temperatura y el punto cero corrección3.
fiabilidad, repetibilidad y estabilidad sobresalientesAplicaciones
:3. Impedancia de salida: 2.5KΩ~6KΩ
2. Aplicado en varios sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología 3. Utilizado en las industrias marina y aeronáutica
4. Adecuado para sistemas de control hidráulicos y neumáticos50±30
Rendimiento eléctrico
:
1. Fuente de alimentación: ≤2mA CC (Típico 1.5mA CC)
2. Impedancia de entrada: 3KΩ~6KΩ3. Impedancia de salida: 2.5KΩ~6KΩ
4. Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm.
Parámetros de rendimiento:
Rango
Manómetro (G)
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluto (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA Sellado (S)
3500KPaS, 7MPaS, 10MPaS, 20MPaS Típ.
Máx. Unidad
  No linealidad    ±0.15
±0.350±30 Repetibilidad 0.05 0~50
%F.S  Salida de cero    0~50
0.1%F.S Salida de cero    0~50
0±250±30 Salida de intervalo    ±1
50±1050±30 ≥35kPa ≥35kPa 100±10 ±1
Temperatura de funcionamiento Error de temperatura-Cero ≤20KPa ±1
±2 ≥35kPa ≤20KPa ±0.5 0~50
Temperatura de funcionamiento Temperatura compensada. ≤20KPa 0~50
±2 ≥35kPa ≤20KPa ±0.5 0~50
Temperatura de funcionamiento Temperatura compensada. ≤20KPa 0~50
ºC ≥35kPa 0~70 Presión de ruptura
Temperatura de funcionamiento   -20~80 Presión de ruptura
Temperatura de almacenamiento  -40~125 Presión de ruptura
Sobrecarga admisible Tome el valor más pequeño entre 3 veces la escala completa o 120MPa Presión de ruptura
5X la escala completa Estabilidad a largo plazo
0.2 %  F.S/Año
Material del diafragma 316L  Resistencia de aislamiento
≥200MΩ 100VCC Vibración
Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz Choque
100g, 11ms Tiempo de respuesta
≤1ms Junta tórica
Anillo de nitrilo o anillo de flúor Medio de llenado
Aceite de silicona Peso
aproximadamente 20g  Los parámetros se prueban en las siguientes condiciones:    1.5mA @ 25°C
Construcción del esquema  tipo1
tipo2

Conexión eléctrica y compensación
Ejemplos de selección Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 1
Consejos para pedidos Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 2

1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la




Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 3






estanqueidad requerida
Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 4
2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
empresa
Preguntas y respuestas
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?

   R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 5Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 6Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 7Sensor de presión de nivel piezorresistivo de silicio de acero inoxidable HT19 con núcleo de sensor de 4 hilos 8


2. P: ¿Puedo personalizar especificaciones especiales?

   R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
Ofrecemos servicio OEM y ODM

3. P: ¿Cuál es su capacidad de producción?
    R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable contactar a nuestro equipo de ventas con anticipación para garantizar una producción y programación de entrega sin problemas

.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?     R:
 para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?    R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.

6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
    R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
