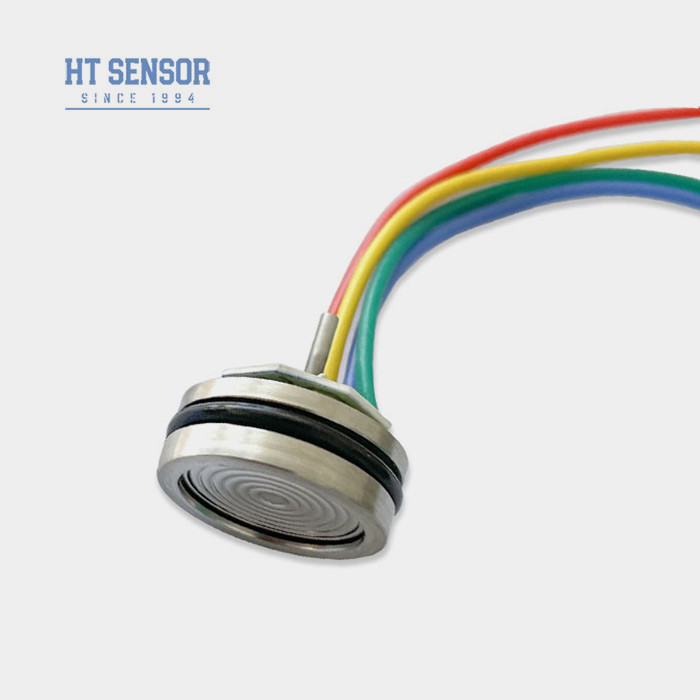

Sensor de presión piezoresistivo de silicio de 5 V Sensor de presión de diafragma con pin conectar la célula de presión
Product Details
| Modelo NO.: | El artículo 4 se sustituye por el siguiente: | Tipo de señal de salida: | 10 mV/V analógicos |
|---|---|---|---|
| Fuerza: | 5-10VCC | Material: | Acero inoxidable |
| Tipo de hilo: | No | Medio de medición: | Gas y líquido |
| Diámetro: | 19 mm | Alto: | OEM |
| Paquete de transporte: | caja de cartón | Origen: | Porcelana |
| Tipo: | Sensor de presión de silicio | Personalización: | Disponible | Solicitud personalizada |
| Resaltar |
Sensor de presión piezoresistivo de silicio de 5 V,Sensor de presión del diafragma de silicio de 5 V,Sensor de presión del diafragma con conexión de pines |
||
Product Description
Hengtong HT26V 5V Sensor de presión de silicio con conexión por pin
El sensor de presión piezoresistiva de silicio HT26V
Introducción del sensor de presión de silicio:
HT26V es un sensor de presión de silicio piezorresistivo con un elemento de cristal de silicio difuso altamente estable en su núcleo.La diferencia de presión del medio medido se transmite al diafragma de silicio a través del diafragma de aislamiento 316L y el aceite de silicona de sellado.La construcción personalizada está hecha de un diámetro regular de 19 mm, partes de acero inoxidable altamente personalizadas pueden ser tan bajas como 7 mm.El sensor de presión HT26V está equipado con un anillo O para sellar la presión y facilitar su instalación.
- Alimentación y salida de señales estándar de tensión constante
- Alta fiabilidad y excelente estabilidad
- El altura es de 7 mm, varias estructuras se pueden personalizar
- Aplicado en diversos sitios de procesos industriales, incluidos el petróleo, la química, la metalurgia, la energía y la hidrología.
- Se utiliza en las industrias marítima y de la aviación
- Apto para sistemas de control hidráulico y neumático
- Utilizado en aplicaciones de control de procesos
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ

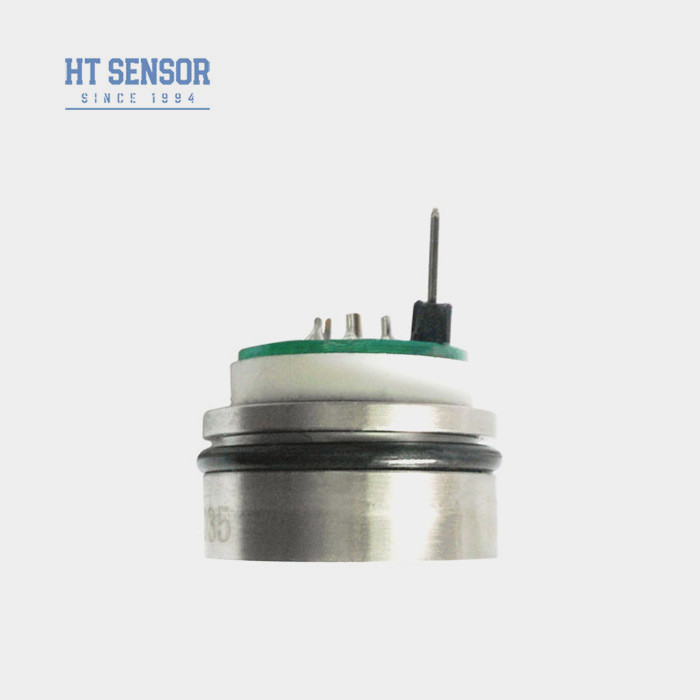

- Conexión eléctrica: alambre de alta temperatura de 100 mm,cable de cinta y los conectores de pines.
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,: | |||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| Histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | ||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | 3 veces la escala completa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 25 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC. | |||||
| Proyecto de construcción | |
| Tubo de presión Se aplican las siguientes medidas: |
|
| Es normal. ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Cuotas de calidad |
.
.
| Empresa |
