20kpa Sensor de presión diferencial de cáscara de plástico Célula de silicio Sensor de presión piezoresistivo
Product Details
| Modelo NO.: | HT100 | Tipo: | Presión diferencial |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Aire de gas |
| Fuerza: | 5VDC / 1,5 mA | Exactitud: | 0.2% FS |
| Producción: | señal del milivoltio | Suministrar: | 1,5A |
| Tipo de señal de salida: | Cosa análoga | Personalización: | Disponible puede ser OEM personalizado Solicitud |
| Resaltar |
Sensor de presión diferencial de cáscara de plástico de 20kpa,Sensor de presión diferencial Silicio,Sensor de presión piezoresistivo de silicio de 20kpa |
||
Product Description

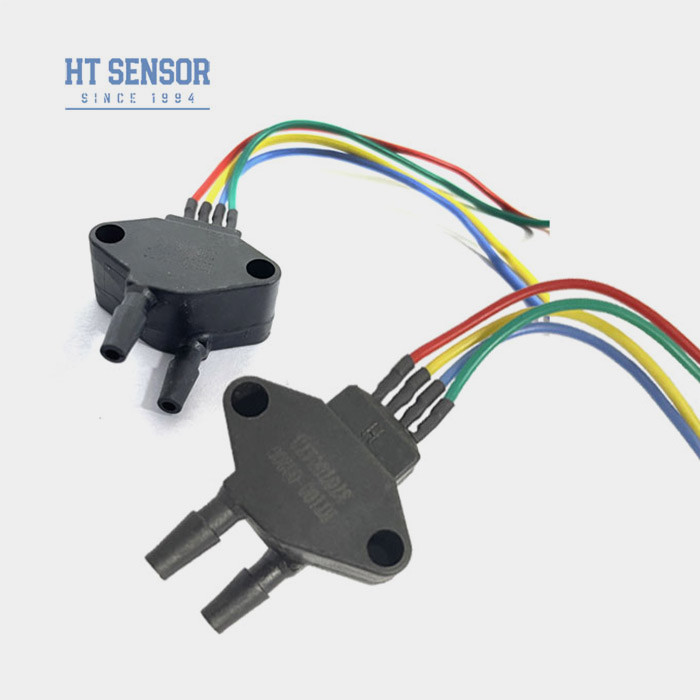

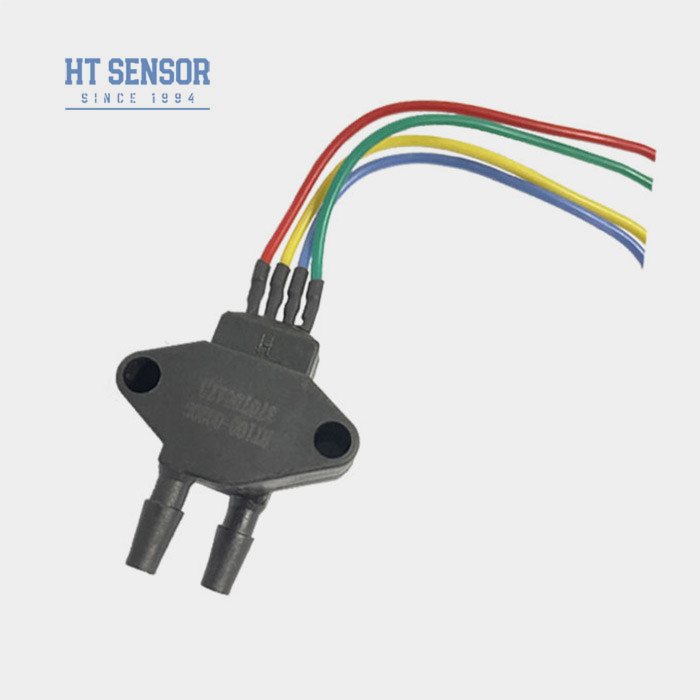

HT100 20kpa sensor de presión diferencial de silicio con caparazón de plástico negro para presión diferencial
HT100Sensor de presión piezoresistivo de silicio
Introducción de un sensor de presión de silicio:
Características del productocon un sensor de presión de silicio diferencial:
- Amplio rango de medición, 0~10KPa~2Mpa
- Alta fiabilidad y excelente estabilidad
- Tecnología de encapsulación TO8
- Aplicaciones en el sector aeroespacial
Aplicacionescon un sensor de presión de silicio diferencial:
- Medición de las presiones de los gases secos y no corrosivos
- Sistemas de control neumáticos
- Ingeniería biomédica para aplicaciones médicas
- Control de la calefacción, la ventilación y el aire acondicionado
- Pruebas aeroespaciales para fines relacionados con la aviación
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada:3KΩ~6KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm
| Parámetros de rendimientocon un sensor de presión de silicio diferencial: | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa y 100KPa | ||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| Linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| Histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 4MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Los parámetros se ensayan en las siguientes condiciones: corriente constante de 1,5 mA y temperatura ambiente de 25 °C. | ||||||
| Consejos para ordenar |
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar o dañar la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
